Convoyeur à copeaux pour centre d'usinage MAZAK

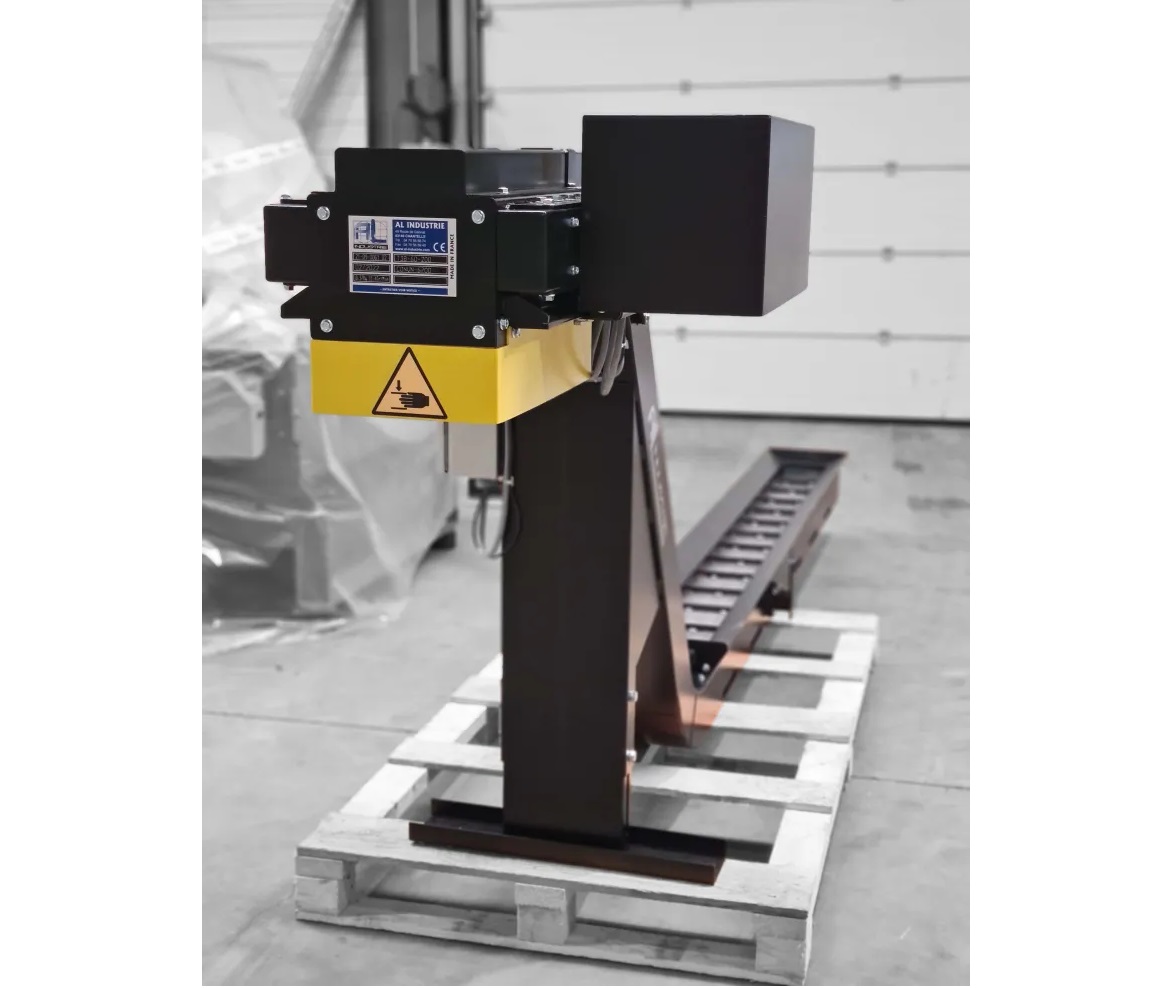

Ce convoyeur à copeaux pour centre
d'usinage MAZAK INTEGREX est un évacuateur de déchets d’usinage mécanisé. Dans
cette configuration, il a été logé dans un bac existant, sous la machine-outil.
Le tapis perforé au pas permet de remonter les copeaux jusqu’à son point de
collecte.
En complément, une trémie de réception sur amenage canalise les copeaux au centre
du tapis.
Des ouvertures latérales complètent ce transporteur motorisé afin de récupérer les liquides de coupe. Les copeaux filants fragmentés sont ainsi convoyés jusqu’à une benne extérieure à la machine. Ils seront ensuite recyclés. Les liquides de coupe sont par ailleurs récupérés et réutilisés, ce qui permet de réaliser des économies substantielles.
Caractéristiques
- Tapis perforé au pas (en fonction des dimensions du convoyeur et du process)
- Trémie de réception sur amenage
- Ouvertures latérales pour la sortie des liquides
- Roulettes pivotantes avec frein
- Coffret de pilotage compact

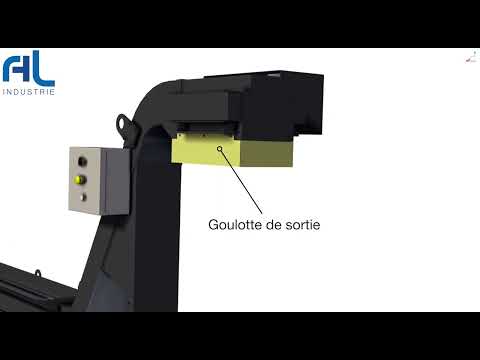

- Goulotte de sortie
- Brosses fixes de nettoyage
- Motorisation avec limiteur de couple intégré
Mot du fournisseur
Le centre d’usinage MAZAK INTEGREX est
une machine qui permet de fabriquer des pièces complexes moyennes et grandes.
Son utilisation génère des copeaux fragmentés filants en acier, inox et
aluminium.
Dans le cas traité ici, le client souhaitait pouvoir procéder à la récupération
de ces copeaux et également à la collecte des liquides de coupe.
Les équipes AL Industrie ont pu répondre
au besoin en concevant un convoyeur à tapis métallique qui achemine les rebuts de fabrication par tournage et fraisage et permet de récupérer les fluides d'usinage.
