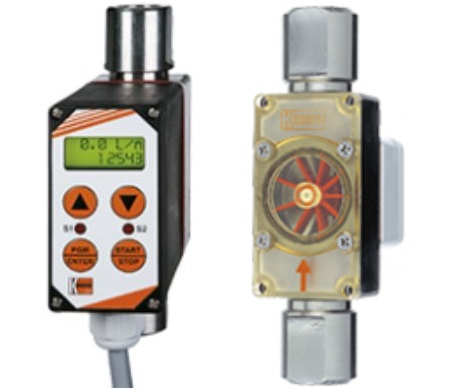

Débitmètre à rotor Compteur doseur DF
Les contrôleurs de débit DF travaillent selon le principe éprouvé du débitmètre à rotor. L’exécution modulaire de ces transmetteurs de débit et des appareils de mesure de KOBOLD en fait un système peu encombrant, utilisable de façon universelle, à prix avantageux.
Combiné à l’électronique de KOBOLD, ils permettent d’obtenir des résultats de mesure de haute précision, même dans des conditions d’utilisation difficiles. Ils sont assemblés complets avec l’électronique et livrés en état de fonctionnement.
L’électronique est ajustée et calibrée avec capteur de mesure. Une re-calibration pour un changement d’échelle est tout à fait envisageable
Le débitmètre compteur doseur DF est également disponible sans électronique, avec une simple sortie fréquence proportionnelle au débit. Pour le raccordement on peut adjoindre un boîtier avec un bornier. Avec la version câble, vous pouvez intégrer directement le capteur dans son électronique.
Caractéristiques
| Indicateur de débit à rotor | Série DF |
| Gamme de mesure | 0,08-0,5 L/min ...40-160 L/min eau |
| Raccord | G 1/8...G 1 1/2, Bride DN 15..DN 50, |
| Matière | laiton, acier inox, trogamide, polysulfone, PVDF |
| Pression max. | 6/10/16/100 bar |
| Température max. | 80 °C |
| Précision | ± 2,5% fin d´échelle |
| Sortie | Relais, sortie analogique, dosage, indication digitale / impulsionnelle |
Mot du fournisseur
Principe de fonctionnement du débitmètre compteur doseur DF
Le coeur du nouveau débitmètre à rotor de KOBOLD est un rotor monté sur palier, comprenant des aimants encapsulés qui vont transmettre sans contact le mouvement de rotation de la roue à ailettes à un capteur de Hall monté sur le boîtier. Celui-ci transforme le mouvement de rotation en un signal de fréquence proportionnel au débit. Le convertisseur de mesure KOBOLD qui suit transforme ce signal au choix en un affichage, en un signal analogique de 0 (4) - 20 mA, compte les impulsions ou peut être utilisé pour commuter jusqu’à 2 seuils d’alarme. Des LED in - diquent l’état de permanence et de commutation des seuils d’alarme.
