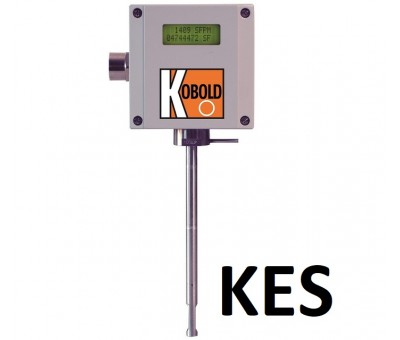

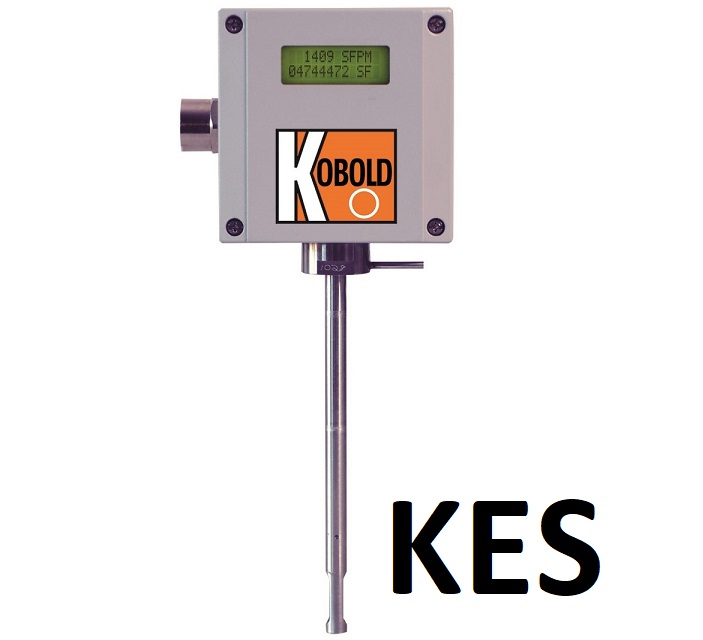

Débitmètre massique thermique pour gaz KES
Les débitmètres massiques thermiques de la série KES servent à la mesure du débit de gaz, indépendamment des variations de pression et de température dans le processus.

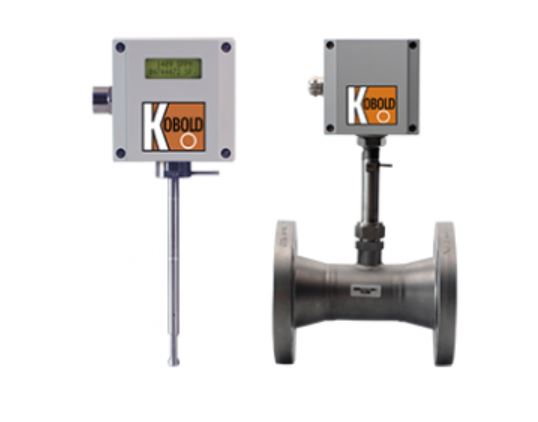

Les appareils sont livrables en différentes versions pour des tuyauteries de DN 8 à DN 200, (plus en insertion), des pressions jusqu’à16 bar et des températures jusqu’à 175 °C.
Caractéristiques
| Débitmètre massique pour gaz | Série KES-1/-3/-4 |
|
Gamme de mesure
|
0-4,7 .. 0-94 m/s. air |
| Raccord | Version en piquage jusqu'à DN1000 |
| 1/4"...8" NPT, Bride DIN DN25..DN200 | |
| Bride ANSI | 1"...8" |
| Matière | Acier inox |
| Pression max. | 16 bar |
| Température max. | 175 °C |
| Précision | ± 1 % fin d´échelle |
| Sortie | analogique, RS 233 |
Mot du fournisseur
Principe de fonctionnement du débitmètre massique pour gaz KES
Le système de mesure thermique de débit KES comprend 2 capteurs :
- un capteur de température pour enregistrer la température du gaz
- un capteur pour mesurer la vitesse d'écoulement.
Ce capteur est chauffé par l’électronique de commande, à une différence de température constante au dessus de la température du fluide.
Le gaz en s’écoulant va refroidir le capteur. La puissance électrique nécessaire pour tenir le capteur à température constante est proportionnelle au débit massique du gaz.
Le refroidissement est déterminé par le nombre de molécules de gaz en écoulement, le système mesure donc directement le débit massique indépendamment des variations de pression et de température.
