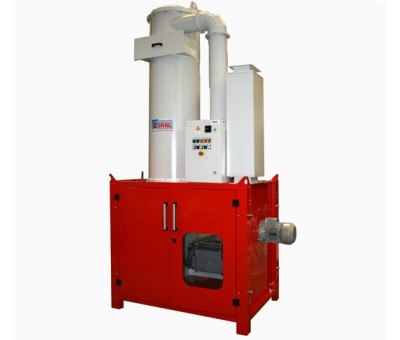

Dépoussiéreur à voie humide VENTURI
Le filtre SCRUBBER à VENTURI est un dépoussiéreur à voie humide. C'est un système d'énergie moyenne à haut rendement, constitué de deux éléments de base :
- le venturi, au sein duquel s’effectue le contact entre le liquide et l’air à dépoussiérer.
- le séparateur cyclonique dans lequel s’effectue la séparation entre l’air et les gouttelettes ayant capturé la poussière.
Ce filtre de dépoussiérage à voie humide est prioritairement utilisé dans tous les process de fabrication générant des poussières insolubles dans l’eau (métaux, composite, résines, matières inertes...) ou bien qui génèrent des particules incandescentes capables de provoquer des foyers de début d’incendie ou des explosions dans les filtres classiques.
Néanmoins, dans le cas d’un process générant des poussières solubles ou des poussières susceptibles d'engendrer des phénomènes d’alluminothermie (ex. l’aluminium), l’utilisation du filtre venturi est également possible sous certaines conditions.
Consultez le bureau d’étude de Coral, afin de vous assurer de la faisabilité, et d’en optimiser l’application.
Caractéristiques
Débit : 1000 à 10000 m3/h
Mot du fournisseur
Principe du filtre à voie humide VENTURI
L’air poussiéreux, aspiré par un motoventilateur à haute pression, passe à travers le goulet du venturi dans lequel il subit une augmentation importante de vitesse, alors que l’eau, récupérée par une pompe, est réinjectée au niveau du cône du venturi.
L’accélération rapide de l’air produit l’atomisation de l’eau en millions de micro gouttelettes. Ces dernières sont véhiculées à une vitesse plus réduite par rapport aux particules de poussière emportées par le flux d'air.
La probabilité que les gouttelettes d’eau et les particules de poussière n’entrent pas en contact est pratiquement nulle. Le mélange air-eau entre de façon tangentielle dans le séparateur, dans lequel le mélange subit des mouvements de forme spiroidale.
La force centrifuge pousse les gouttelettes d'eau contre la surface des parois, pendant que l’air dépoussiéré ressort par le haut.
En fonction du degré de pollution à l’entrée, il est conseillé d’utiliser un système de nettoyage/filtration approprié pour maintenir l’eau, fonctionnant en circuit fermé, dans de bonnes conditions de propreté.
Ce système permet d’avoir une installation fonctionnant de façon optimale en permanence et dans le temps.

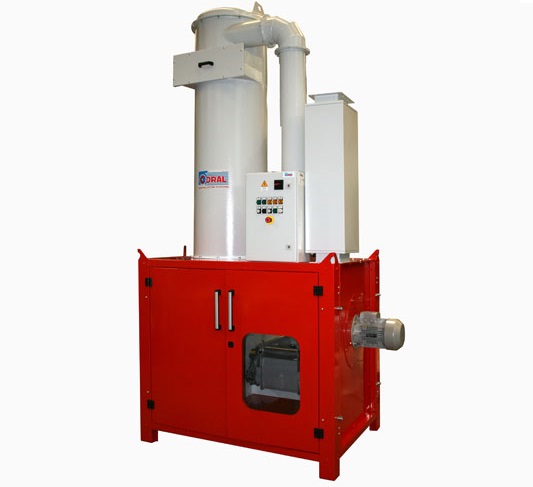

Enfin, à l’intérieur du chassis insonorisé on trouve, le motoventilateur, le système de gestion hydraulique et le filtre pour le traitement de l’eau en circulation. L’armoire de pilotage de tout le système est positionné sur la machine.
