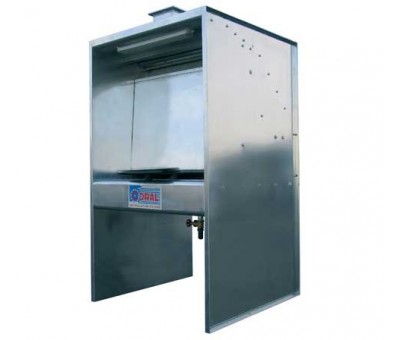

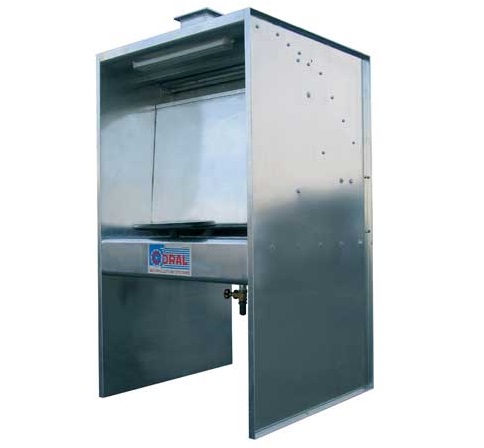

Mini cabine de peinture à voile d'eau Minivelo
Minivelo est une mini cabine de peinture utilisant un voile d'eau pour la récupération des projections de peinture. Equipée d'une cuve et d'une pompe à eau, la cabine à aspiration frontale MINIVELO est adaptée aux retouches, à de petites séries et à de petites pièces de dimensions réduites.
Ces mini-cabines sont construites en panneaux de tôle zinguée et sont équipées d'un porte-pièces rotatif.
Caractéristiques
| Modèle | MINIVELO 1 | MINIVELO 2 |
| Cabine | ||
| Débit | 2 000 m³/h | 4 000m³/h |
| Efficacité de filtrage | 98% | 98% |
| Bruit | 71 dBA | 75 dBA |
| Capacité de la cuve | 150 litres | 300 litres |
| Dimensions | 1000 x 1000 mm | 2 000 x 1 000 mm |
| Electropompe | ||
| Puissance | 0,75 kW | 0,75 kW |
| Vitesse de rotation | 2800 tr./min | 2800 tr./min |
| Aspirateur triphasé | ||
| Puissance | 0,55 kW | 1,5 kW |
| Vitesse de rotation | 1400 tr./min | 1400 tr./min |
Mot du fournisseur
Principe de fonctionnement du voile d'eau
Sur le toit de la cabine Minivelo se trouve un électroaspirateur centrifuge qui détermine le mouvement de l’overspray de la paroi frontale vers la cheminée d’expulsion. Pendant ce trajet, deux lavages et un filtrage à sec sont appliqués :
- le premier abattage de la peinture se fait sur le voile d’eau frontal (formé par l’eau qui est mise en circulation par la pompe placée dans la cuve),
- le second est dû à la nébulisation de l’eau provoquée par la barre de nébulisation placée à l’intérieur de la cabine.
- les pigments solides de la peinture qui ne sont pas retenus par l’eau sont arrêtés par un filtre en coco placé à proximité de l’ouïe d’aspiration du ventilateur.
