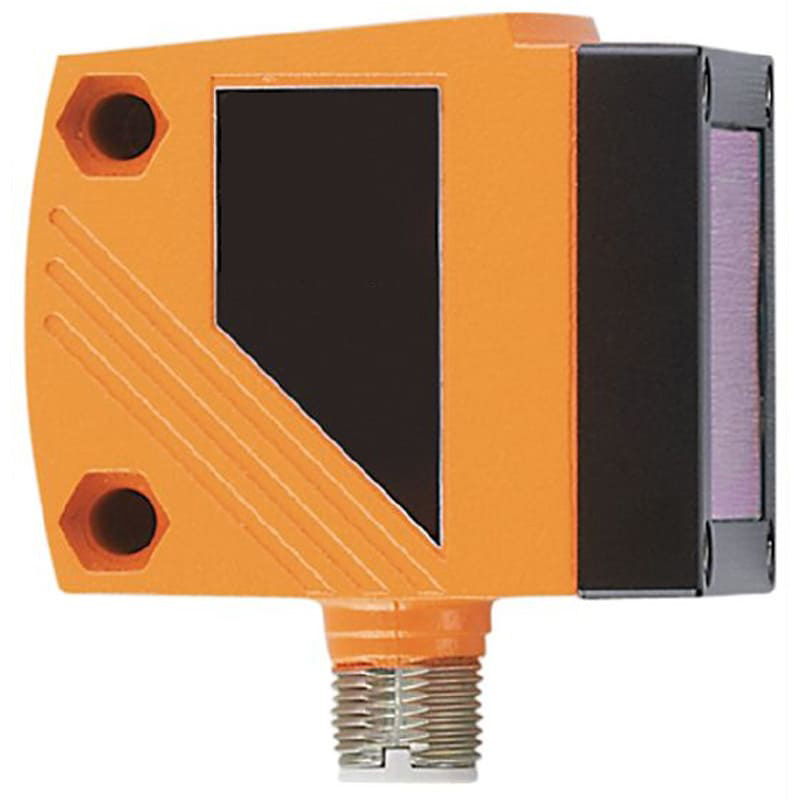

Détecteur de niveau optique par laser
Description
Basé sur la technologie "temps de vol", ce détecteur de niveau optique réalise sa mesure par réflexion d'un faisceau laser sur la surface du produit à détecter.
Possibilité de "nettoyer" le signal en temporisant la sortie en cas de fort dégagement de poussières, possibilité d'avoir un signal niveau haut et
niveau bas avec le même composant.
- Ces capteurs sont utilisés en cases ouvertes ou silos fermés pour la détection de matières en vrac.
- Deux sorties sont disponibles, 2 x TOR ou 1 x TOR + 1 x Ana
- Configuration aisée par boutons et afficheur
- Nombreux accessoires de montage.
- Étendue de mesure : 0,2 à 10m
Caractéristiques
| Sorties | |
| Sortie | OUT1: normalement ouvert / fermé programmable |
| OUT2: normalement ouvert / fermé programmable ou analogique (4...20 mA / 0...10V, réglable) | |
| Courant de sortie mA | 2 x 200 |
| Protection courts-circuits | Pulsé |
| Protection surcharges | Oui |
| sortie courant mA | 4...20; selon CEI 61131-2 |
| Charge maxi Ω | 250 |
| Sortie tension V | 0...10; selon CEI 61131-2 |
| Charge mini Ω | 5000 |
| Portée | |
| Suppression de l'arrière-plan | > 10...100 m |
| Diamètre du spot lumineux mm | < 15 x 15 (Portée 10 m) |
| Etendue de mesure / Plage de réglage | |
| Etendue de mesure m | 0,2...10 (Portée sur papier blanc 200 x 200 mm, 90 % rémission) |
| Fréquence d'échantillonnage Hz | 1…33 |
| Interfaces | |
| Type de transmission | COM2 (38,4 kBaud) |
| Révision IO-Link | 1.1 |
| Standard SDCI | CEI 61131-9 |
| IO-Link Device ID | 813d / 00 03 2Dh |
| Profils | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| Mode SIO | Oui |
| Type de port maître requis | A |
| Données process analogiques | 2 |
| Données process TOR | 2 |
| Temps de cycle de process min. ms | 6 |
| Conditions d'utilisation | |
| Température ambiante °C | de -10 à +60 |
| Protection | IP67 |
| Tests / Homologations | |
| CEM | EN 60947-5-2 |
| MTTF Années | 107 |
| Données mécaniques | |
| Matières boîtier | boîtier: zamac; panneau avant : verre; fenêtre LED: polycarbonate |
| Poids Kg | 0,307 |
| Afficheur & Eléments de service | |
| Indication | Indication de commutation 2 x LED jaune |
| Disponibilité LED vert | |
| Distance, programmation Visualisation alphanumérique à 4 digits | |
| Raccordement électrique | |
| Raccordement | Connecteur M12 |
| Branchement | 2: OUT2: sortie de commutation ou 4...20 mA / 0...10 V |
| 4: OUT1: sortie de commutation / IO-Link | |
| Accessoires | |
| Accessoires (option) | Fenêtre de protection E21133 |
| Remarques | |
| Remarques | Lumière laser |
| Puissance <= 4,0 mW longueur d'onde = 650 nm | |
| Impulsion 1,3 ns | |
| Ne pas regarder dans le faisceau | |
| Eviter l'exposition au faisceau | |
| Produit laser classe 2 | |
| EN 60825-1:2014-05 | |
