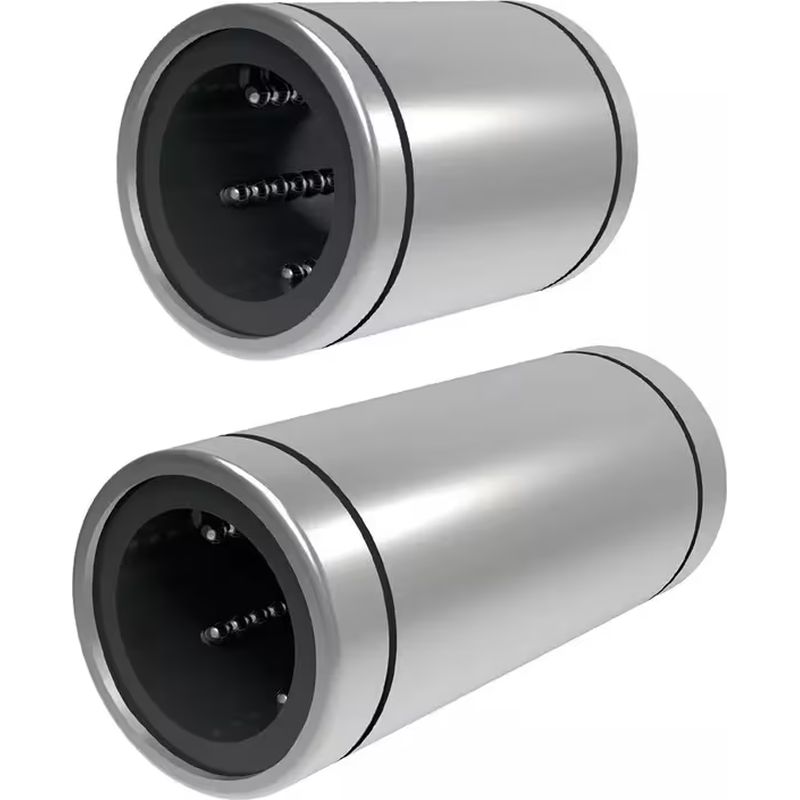

Douille à billes de guidage linéaire fermée
Description
Ces douilles à billes fermées sont employées dans les systèmes de mouvement linéaire et sont conçues pour fournir un mouvement lisse et précis le long d’un axe linéaire, permettant un positionnement et un contrôle de mouvement. Composées d’un boîtier avec une rangée de 4 à 6 circuits de boules rondes logés dans une cage.
Il existe trois types dans ce groupe de produits :
- Douilles à billes fermées : celles-ci sont utilisées sur les arbres durcis. Elles sont extrêmement résistantes à l’usure, à la corrosion et aux impacts. Cette conception solide assure que les douilles peuvent supporter des charges importantes, des vitesses élevées et des conditions extrêmes en fonctionnement, sans sacrifier les performances ou la longévité.
Douilles à billes en acier inoxydable : ces douilles sont utilisées de pair avec des arbres durcis résistants à la corrosion. Elles sont disponibles en configurations réglables, à deux compartiments et en version étendue. Ces douilles sont extrêmement résistantes à la corrosion, durables et solides.
Douilles linéaires longues : celles-ci sont utilisées sur les arbres durcis. Conçues pour les applications nécessitant un mouvement linéaire sur des courses longues, assurant des performances et une fiabilité maximales.
Leur conception permet un mouvement linéaire lisse et précis, fournit un mouvement à faible frottement et minimise l’usure. Elles peuvent supporter des températures comprises entre -20 C et +80 C. Idéales pour une utilisation dans les applications telles que les équipements automobiles, les poinçonneuses et les machines à imprimer.
- Utilisées dans les systèmes de mouvement linéaire et sont conçues pour fournir un mouvement lisse et précis le long d'un axe linéaire.
- Elle peut supporter des températures comprises entre -20 C et +80 C.
- Idéales pour une utilisation dans les applications telles que les équipements automobiles, les poinçonneuses et les machines à imprimer.
- Matière : Acier inoxydable, Acier
- Séries : SRL1713, SRL1709, SRL1712, SRL1706
Caractéristiques

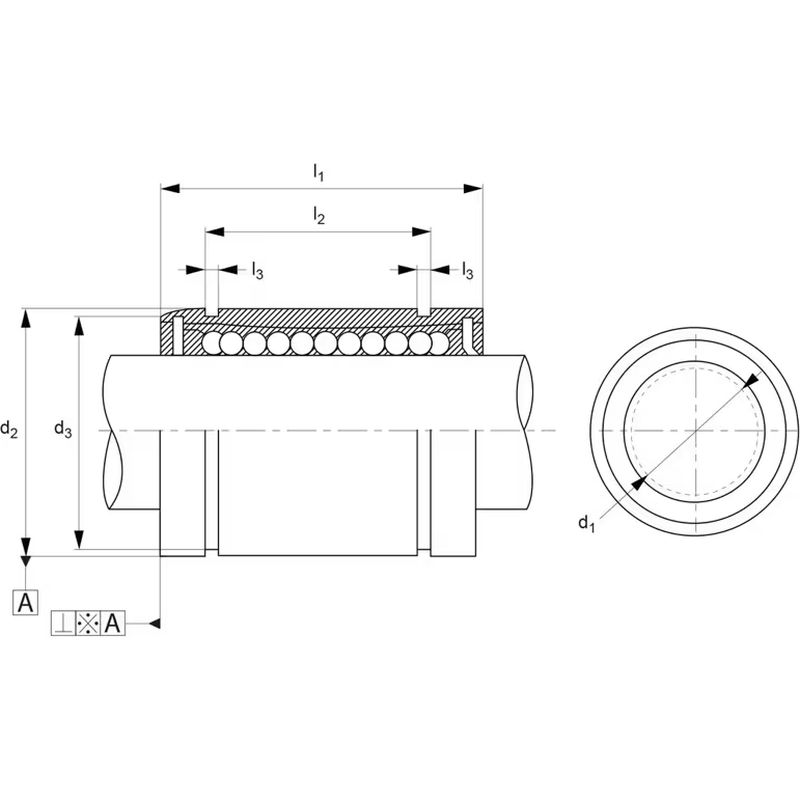

| Référence | d1 tol. h6 | d2 tol. h6 | l1 | l2 | Matière | Type |
| 20155438 | 12.0 | 22.0 | 57.0 | 45.8 | Acier inoxydable | Long Version |
| 20155858 | 5.0 | 12.0 | 22.0 | 14.5 | Acier | Fermé |
| 20155841 | 5.0 | 12.0 | 22.0 | 14.5 | Acier inoxydable | Fermé |
| 20155742 | 25.0 | 40.0 | 112.0 | 82.0 | Acier | Double Length |
| 20155940 | 60.0 | 90.0 | 211.0 | 170.0 | Acier | Double Length |
| 20155728 | 25.0 | 40.0 | 112.0 | 82.0 | Acier inoxydable | Long Version |
| 20155766 | 30.0 | 47.0 | 68.0 | 52.1 | Acier | Fermé |
| 20155780 | 30.0 | 47.0 | 123.0 | 104.2 | Acier | Double Length |
| 20155889 | 50.0 | 75.0 | 192.0 | 155.2 | Acier | Double Length |
| 20155865 | 50.0 | 75.0 | 100.0 | 77.6 | Acier | Fermé |
| 20155681 | 25.0 | 25.0 | 40.0 | 44.1 | Acier | Fermé |
| 20155476 | 16.0 | 26.0 | 36.0 | 24.9 | Acier inoxydable | Fermé |
| 20155391 | 12.0 | 22.0 | 32.0 | 22.9 | Acier | Fermé |
| 20155452 | 12.0 | 22.0 | 57.0 | 45.8 | Acier | Double Length |
| 20155483 | 16.0 | 26.0 | 36.0 | 24.9 | Acier inoxydable | Fermé |
| 20155537 | 16.0 | 26.0 | 70.0 | 49.8 | Acier inoxydable | Long Version |
| 20155575 | 20.0 | 32.0 | 45.0 | 31.5 | Acier inoxydable | Fermé |
| 20155377 | 12.0 | 22.0 | 32.0 | 22.9 | Acier inoxydable | Fermé |
| 20155445 | 12.0 | 22.0 | 57.0 | 45.8 | Acier inoxydable | Long Version |
| 20155551 | 16.0 | 26.0 | 70.0 | 49.8 | Acier | Double Length |
| 20155599 | 20.0 | 2.0 | 45.0 | 31.5 | Acier | Fermé |
| 20155643 | 20.0 | 32.0 | 80.0 | 61.0 | Acier | Double Length |
| 20155636 | 20.0 | 32.0 | 80.0 | 61.0 | Acier inoxydable | Long Version |
| 20155490 | 16.0 | 26.0 | 36.0 | 24.9 | Acier | Fermé |
| 20155735 | 25.0 | 40.0 | 112.0 | 82.0 | Acier inoxydable | Long Version |
| 20155674 | 25.0 | 40.0 | 58.0 | 44.1 | Acier inoxydable | Fermé |
| 20155827 | 40.0 | 62.0 | 154.0 | 121.2 | Acier | Double Length |
| 20155926 | 60.0 | 90.0 | 125.0 | 101.7 | Acier | Fermé |
| 20155803 | 40.0 | 62.0 | 80.0 | 60.6 | Acier | Fermé |
| 20155544 | 16.0 | 26.0 | 70.0 | 49.8 | Acier inoxydable | Long Version |
| 20155582 | 20.0 | 32.0 | 45.0 | 31.5 | Acier inoxydable | Fermé |
| 20155629 | 20.0 | 32.0 | 80.0 | 61.0 | Acier inoxydable | Long Version |
| 20155667 | 25.0 | 40.0 | 58.0 | 44.1 | Acier inoxydable | Fermé |
| 20155971 | 8.0 | 16.0 | 25.0 | 16.5 | Acier inoxydable | Fermé |
| 20155384 | 12.0 | 22.0 | 32.0 | 22.9 | Acier inoxydable | Fermé |
| 20155964 | 8.0 | 16.0 | 25.0 | 16.5 | Acier inoxydable | Fermé |
| 20156046 | 8.0 | 16.0 | 45.0 | 33.0 | Acier | Double Length |
| 20156039 | 8.0 | 16.0 | 45.0 | 33.0 | Acier inoxydable | Long Version |
| 20155988 | 8.0 | 16.0 | 25.0 | 16.5 | Acier | Fermé |
| 20156022 | 8.0 | 16.0 | 45.0 | 33.0 | Acier inoxydable | Long Version |
| 20158217 | 50.0 | 75.0 | 100.0 | 77.6 | Acier inoxydable | Fermé |
| 20158224 | 60.0 | 90.0 | 125.0 | 101.7 | Acier inoxydable | Fermé |
| 20158248 | 40.0 | 62.0 | 80.0 | 60.6 | Acier inoxydable | Fermé |
| 20158309 | 12.0 | 22.0 | 61.0 | 45.8 | Acier | Double Length |
| 20158200 | 40.0 | 62.0 | 80.0 | 60.6 | Acier inoxydable | Fermé |
| 20158255 | 50.0 | 75.0 | 100.0 | 77.6 | Acier inoxydable | Fermé |
| 20158231 | 30.0 | 47.0 | 68.0 | 52.1 | Acier inoxydable | Fermé |
| 20158194 | 30.0 | 47.0 | 68.0 | 52.1 | Acier inoxydable | Fermé |
| 20157340 | 10.0 | 19.0 | 29.0 | 22.0 | Acier inoxydable | Fermé |
| 20157296 | 10.0 | 19.0 | 29.0 | 22.0 | Acier inoxydable | Fermé |
| 20157265 | 10.0 | 19.0 | 29.0 | 22.0 | Acier | Fermé |
| 20158262 | 60.0 | 90.0 | 125.0 | 101.7 | Acier inoxydable | Fermé |
| 20157258 | 6.0 | 12.0 | 19.0 | 13.5 | Acier | Fermé |
| 20157333 | 6.0 | 12.0 | 19.0 | 13.5 | Acier inoxydable | Fermé |
| 20157289 | 6.0 | 12.0 | 19.0 | 13.5 | Acier inoxydable | Fermé |
Mot du fournisseur
Nos douilles linéaires, souvent appelées paliers linéaires ou paliers de mouvement linéaire, sont des composants mécaniques utilisés dans différentes applications d'ingénierie et industrielles pour faciliter un mouvement linéaire fluide et précis. Les douilles linéaires de notre gamme sont conçues pour être utilisées spécifiquement avec nos arbres linéaires.
Elles se composent d’une enveloppe extérieure cylindrique et d’un chariot intérieur contenant des rangées de paliers à billes. Ces paliers permettent un mouvement à faible frottement le long d'un rail linéaire ou d'un arbre, ce qui permet un mouvement linéaire précis et sans frottement dans les machines et les systèmes tels que les machines CNC, les imprimantes 3D et les équipements de fabrication automatisés.
Elles se composent d’une enveloppe extérieure cylindrique et d’un chariot intérieur contenant des rangées de paliers à billes. Ces paliers permettent un mouvement à faible frottement le long d'un rail linéaire ou d'un arbre, ce qui permet un mouvement linéaire précis et sans frottement dans les machines et les systèmes tels que les machines CNC, les imprimantes 3D et les équipements de fabrication automatisés.
