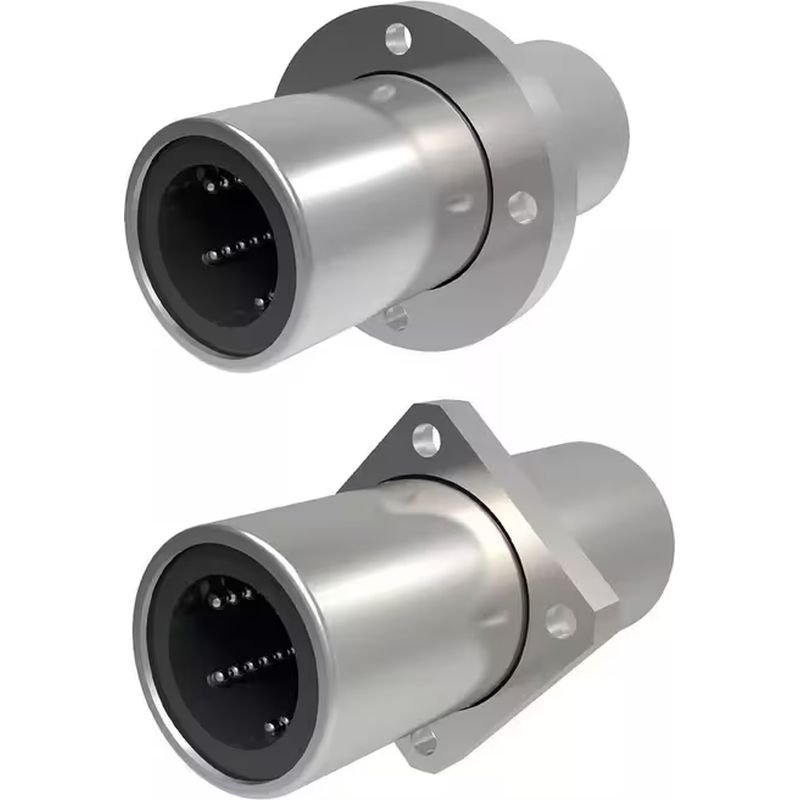

Douille à billes longue à bride centrale
Description
Les douilles à billes à bride centrale longue sont utilisées dans les applications de mouvement linéaire pour fournir un mouvement lisse et précis le long d’un axe linéaire. La collerette centrale permet une installation facile et la longueur accrue offre des capacités de charge plus élevées.
Composées d’un boîtier avec une rangée de 4 à 6 circuits de boules rondes logés dans une cage.
Ce type de douille linéaire dispose d’un faible frottement pour une usure réduite et peut également supporter des charges lourdes car les paliers répartissent la charge uniformément sur la douille. Ils minimisent la concentration de la contrainte et étendent la durée de vie du système.
Ces douilles sont dotées de joints d’étanchéité qui contribuent aussi à protéger les composants internes du palier de la poussière et des impuretés.
Elles peuvent supporter des températures comprises entre -20 C et +80 C et sont idéales pour les applications telles que les systèmes d'automatisation, les machines de conditionnement alimentaire et les processus de fabrication.
- Dotées de joints d'étanchéité qui contribuent aussi à protéger les composants internes du palier de la poussière et des impuretés.
- Elle peut supporter des températures comprises entre -20 C et +80 C.
- Idéales pour les applications telles que les systèmes d'automatisation, les machines de conditionnement alimentaire et les processus de fabrication.
- La collerette centrale permet un montage facile et la longueur accrue offre des capacités de charge plus élevées.
- Matière : Acier, Acier inoxydable
- Séries : SRL1730, SRL1733, SRL1732
Caractéristiques
Référence |

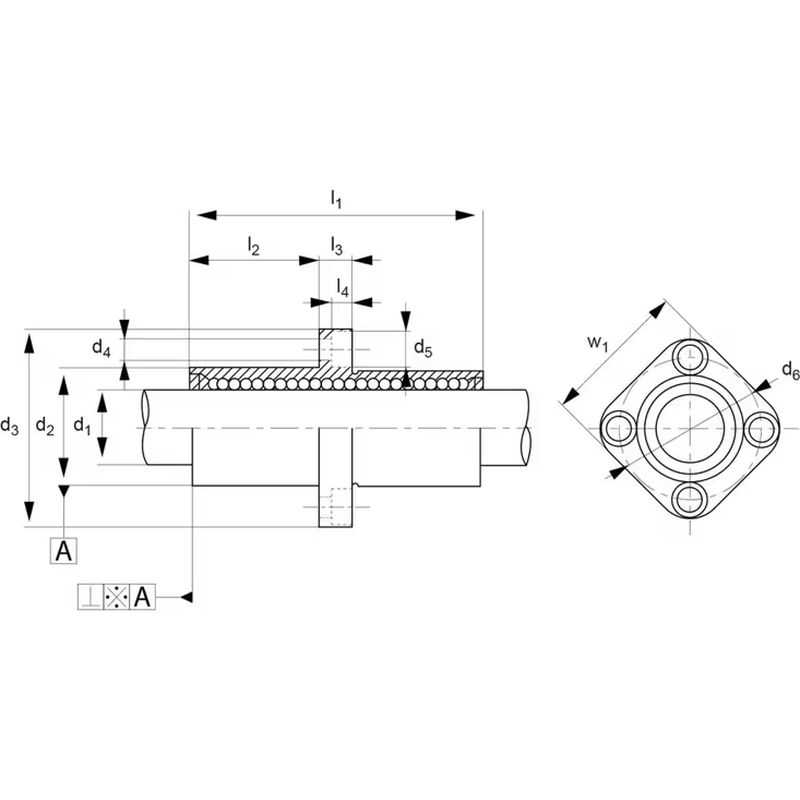

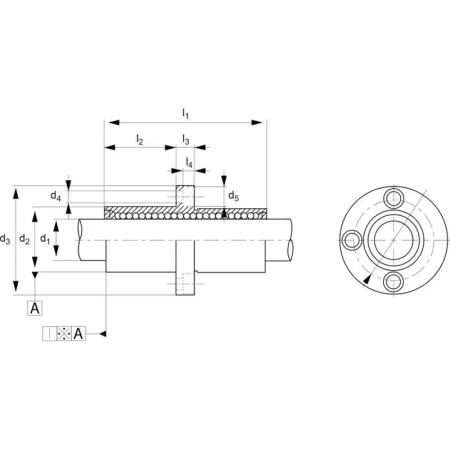

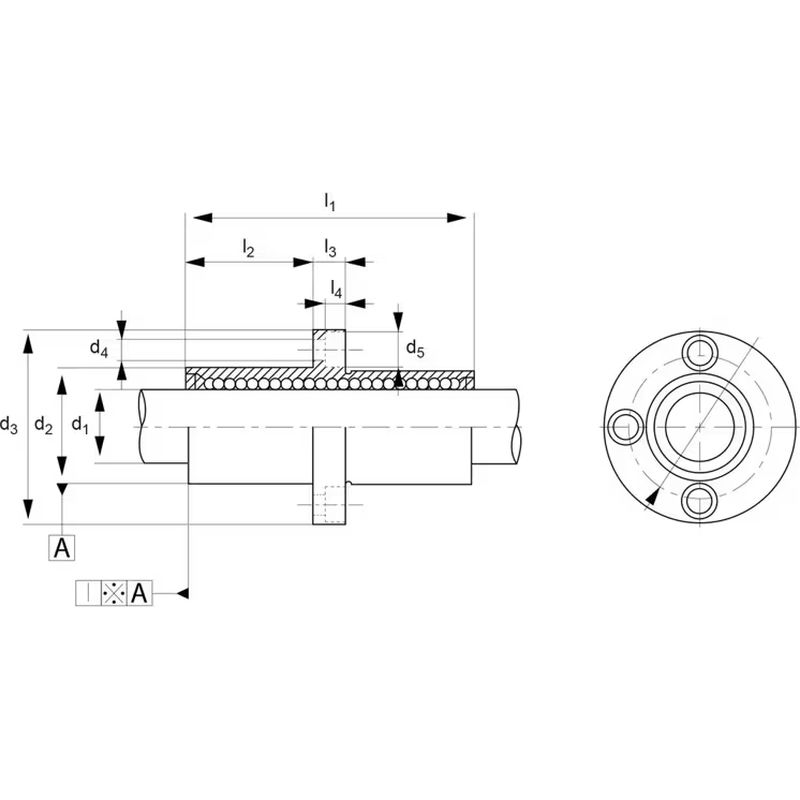

d1 tol. h6 | d2 tol. h6 | d3 | d4 | d5 | d6 | l1 |
| 20156343 | 30.0 | 47.0 | 76.0 | 6.6 | 11.0 | 62.0 | 123.0 |
| 20156473 | 12.0 | 21.0 | 42.0 | 4.5 | 8.0 | 32.0 | 57.0 |
| 20156176 | 16.0 | 26.0 | 46.0 | 4.5 | 8.0 | 36.0 | 70.0 |
| 20156480 | 12.0 | 21.0 | 42.0 | 4.5 | 8.0 | 32.0 | 57.0 |
| 20156565 | 8.0 | 15.0 | 32.0 | 3.4 | 6.5 | 24.0 | 45.0 |
| 20158026 | 12.0 | 22.0 | 42.0 | 4.5 | 8.0 | 32.0 | 57.0 |
| 20157722 | 10.0 | 19.0 | 29.0 | 4.5 | 8.0 | 29.0 | 55.0 |
| 20157715 | 6.0 | 12.0 | 20.0 | 3.4 | 6.5 | 20.0 | 35.0 |
| 20157746 | 10.0 | 19.0 | 40.0 | 4.5 | 8.0 | 29.0 | 55.0 |
| 20157739 | 6.0 | 12.0 | 28.0 | 3.4 | 6.5 | 20.0 | 35.0 |
| 20158057 | 60.0 | 90.0 | 134.0 | 11.0 | 17.5 | 112.0 | 211.0 |
| 20158033 | 40.0 | 62.0 | 98.0 | 9.0 | 14.0 | 80.0 | 154.0 |
| 20156503 | 16.0 | 26.0 | 46.0 | 4.5 | 8.0 | 36.0 | 70.0 |
| 20156541 | 25.0 | 40.0 | 62.0 | 5.5 | 9.5 | 51.0 | 112.0 |
| 20157760 | 10.0 | 19.0 | 29.0 | 4.5 | 8.0 | 29.0 | 55.0 |
| 20157708 | 10.0 | 19.0 | 40.0 | 4.5 | 8.0 | 29.0 | 55.0 |
| 20157029 | 16.0 | 26.0 | 36.0 | 4.5 | 8.0 | 35.0 | 70.0 |
| 20156510 | 20.0 | 32.0 | 54.0 | 5.5 | 9.5 | 43.0 | 80.0 |
| 20157043 | 20.0 | 32.0 | 43.0 | 5.5 | 9.5 | 42.0 | 80.0 |
| 20157067 | 25.0 | 40.0 | 51.0 | 5.5 | 9.5 | 50.0 | 112.0 |
| 20157036 | 20.0 | 32.0 | 43.0 | 5.5 | 9.5 | 42.0 | 80.0 |
| 20156992 | 12.0 | 21.0 | 32.0 | 4.5 | 8.0 | 32.0 | 57.0 |
| 20157692 | 6.0 | 12.0 | 28.0 | 3.4 | 6.5 | 20.0 | 35.0 |
| 20156244 | 20.0 | 32.0 | 54.0 | 5.5 | 9.5 | 43.0 | 80.0 |
| 20156312 | 25.0 | 40.0 | 62.0 | 5.5 | 9.5 | 51.0 | 112.0 |
| 20157005 | 12.0 | 21.0 | 32.0 | 4.5 | 8.0 | 32.0 | 57.0 |
| 20157012 | 16.0 | 26.0 | 36.0 | 4.5 | 8.0 | 35.0 | 70.0 |
| 20157081 | 8.0 | 15.0 | 24.0. | 3.4 | 6.5 | 24.0 | 45.0 |
| 20157074 | 8.0 | 15.0 | 24.0. | 3.4 | 6.5 | 24.0 | 45.0 |
| 20157050 | 25.0 | 40.0 | 51.0 | 5.5 | 9.5 | 50.0 | 112.0 |
| 20156527 | 20.0 | 32.0 | 54.0 | 5.5 | 9.5 | 43.0 | 80.0 |
| 20156534 | 25.0 | 40.0 | 62.0 | 5.5 | 9.5 | 51.0 | 112.0 |
| 20156497 | 16.0 | 26.0 | 46.0 | 4.5 | 8.0 | 36.0 | 70.0 |
| 20156558 | 8.0 | 15.0 | 32.0 | 3.4 | 6.5 | 24.0 | 45.0 |
| 20157753 | 6.0 | 12.0 | 20.0 | 3.4 | 6.5 | 20.0 | 35.0 |
| 20158040 | 50.0 | 75.0 | 112.0 | 9.0 | 14.0 | 94.0 | 192.0 |
| 20158019 | 8.0 | 16.0 | 32.0 | 3.4 | 6.5 | 24.0 | 45.0 |
Mot du fournisseur
Elles se composent d’une enveloppe extérieure cylindrique et d’un chariot intérieur contenant des rangées de paliers à billes. Ces paliers permettent un mouvement à faible frottement le long d'un rail linéaire ou d'un arbre, ce qui permet un mouvement linéaire précis et sans frottement dans les machines et les systèmes tels que les machines CNC, les imprimantes 3D et les équipements de fabrication automatisés.
