Description

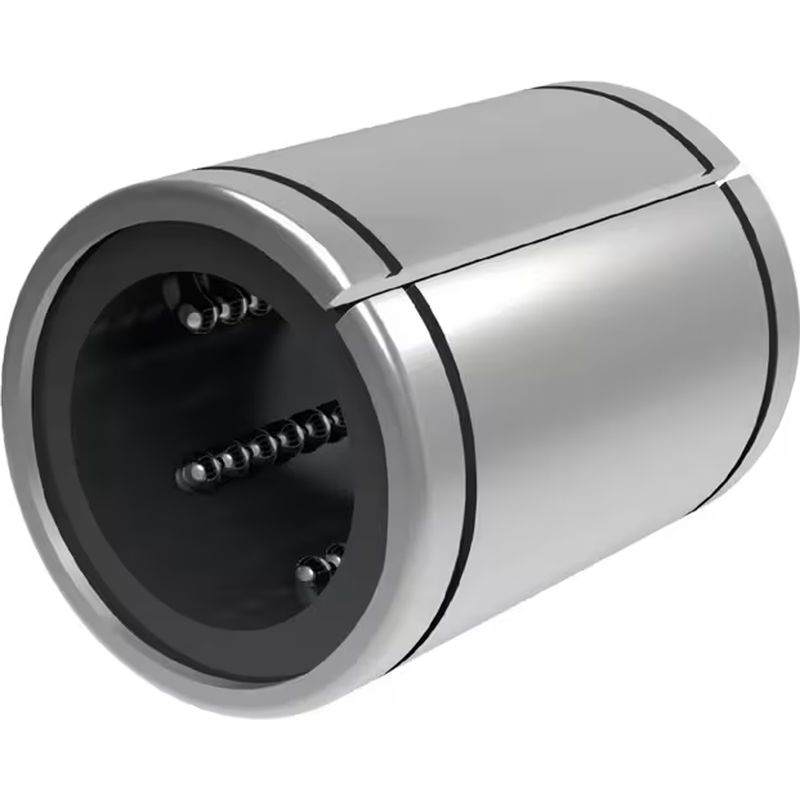

Nos douilles à billes réglables sont utilisées dans les systèmes de mouvement linéaire et sont conçues pour fournir un positionnement précis le long d’un axe linéaire. Composées d’un boîtier avec une rangée de 4 à 6 circuits de boules rondes logés dans une cage.
Elles disposent d’une fente mince le long du corps qui ferme le dégagement entre les chemins intérieurs et extérieurs entre les billes et l’arbre lorsqu’elles sont installées dans un boîtier très étroit pour éliminer tout jeu.
Lorsqu'elles sont installées sur un arbre linéaire, les paliers circulent entre les chemins intérieurs et extérieurs, en fournissant un mouvement lisse et linéaire.
Elles peuvent supporter des températures comprises entre -20 C et +80 C. Idéales pour les applications qui nécessitent des changements fréquents ou des réglages fins, comme les machines à imprimer, les équipements d'enregistrement et les processus de fabrication.
- Utilisées dans les systèmes de mouvement linéaire et sont conçues pour fournir un positionnement précis le long d'un axe linéaire.
- Elles peuvent supporter des températures comprises entre -20 C et +80 C.
- Idéales pour les applications qui nécessitent des changements fréquents ou des réglages fins, comme les machines à imprimer, les équipements d'enregistrement et les processus de fabrication.
- Matière : Acier inoxydable, Acier
- Séries : SRL1711, SRL1708
Caractéristiques

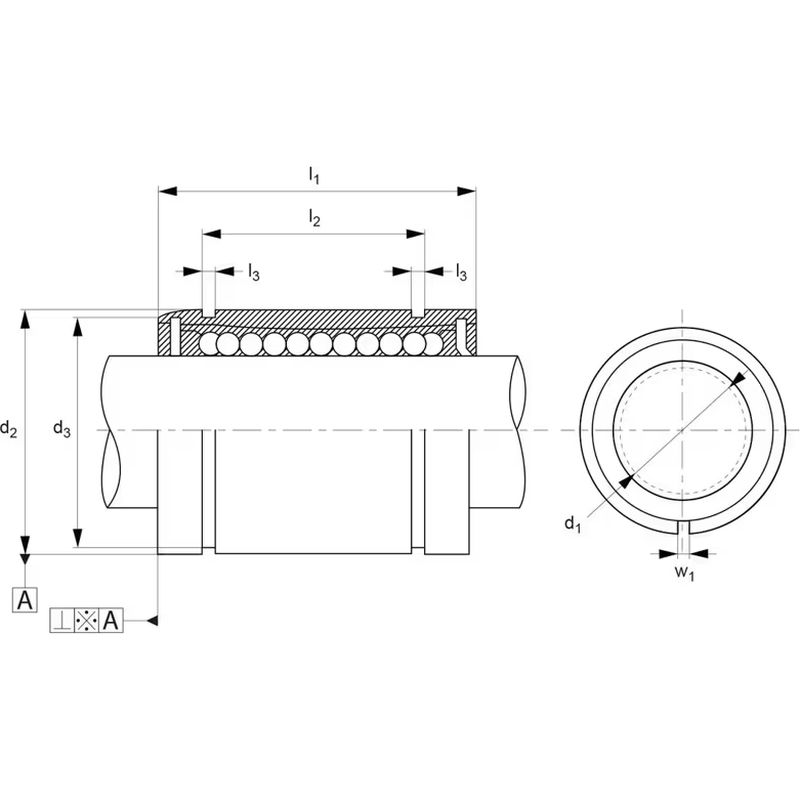

| Référence | l1 | l2 | l3 | d1 tol. h6 | d2 tol. h6 | d3 | w1 |
| 20155407 | 32.0 | 22.9 | 1.30 | 12.0 | 22.0 | 21.0 | 1.5 |
| 20155902 | 22.0 | 14.5 | 1.10 | 5.0 | 12.0 | 11.5 | 1.0 |
| 20155773 | 68.0 | 52.1 | 1.85 | 30.0 | 47.0 | 44.5 | 2.0 |
| 20155933 | 125.0 | 101.7 | 3.15 | 60.0 | 90.0 | 86.0 | 3.0 |
| 20155919 | 2.0 | 14.5 | 1.10 | 5.0 | 12.0 | 11.5 | 1.0 |
| 20156015 | 25.0 | 16.5 | 1.10 | 8.0 | 16.0 | 15.2 | 1.0 |
| 20155414 | 32.0 | 22.9 | 1.30 | 12.0 | 22.0 | 21.0 | 1.5 |
| 20155612 | 45.0 | 31.5 | 1.60 | 20.0 | 32.0 | 30.3 | 2.0 |
| 20155513 | 36.0 | 24.9 | 1.30 | 16.0 | 26.0 | 24.9 | 1.5 |
| 20155421 | 32.0 | 22.9 | 1.30 | 12.0 | 22.0 | 21.0 | 1.5 |
| 20155506 | 36.0 | 24.9 | 1.30 | 16.0 | 26.0 | 24.9 | 1.5 |
| 20155704 | 58.0 | 44.1 | 1.85 | 25.0 | 40.0 | 37.5 | 2.0 |
| 20155711 | 58.0 | 44.1 | 1.85 | 25.0 | 40.0 | 37.5 | 2.0 |
| 20155520 | 36.0 | 24.9 | 1.30 | 16.0 | 26.0 | 24.9 | 1.5 |
| 20155605 | 45.0 | 31.5 | 1.60 | 20.0 | 32.0 | 30.3 | 2.0 |
| 20155872 | 100.0 | 77.6 | 2.65 | 50.0 | 75.0 | 72.0 | 3.0 |
| 20155810 | 80.0 | 60.0 | 2.15 | 40.0 | 62.0 | 59.0 | 3.0 |
| 20155698 | 58.0 | 44.1 | 1.85 | 25.0 | 40.0 | 37.5 | 2.0 |
| 20155995 | 25.0 | 16.5 | 1.10 | 8.0 | 16.0 | 15.2 | 1.0 |
| 20156008 | 25.0 | 16.5 | 1.10 | 8.0 | 16.0 | 15.2 | 1.0 |
| 20157272 | 29.0 | 22.0 | 1.30 | 10.0 | 19.0 | 18.0 | 1.0 |
| 20157326 | 45.0 | 31.5 | 1.60 | 20.0 | 32.0 | 30.3 | 2.0 |
| 20157319 | 29.0 | 22.0 | 1.30 | 10.0 | 19.0 | 18.0 | 1.0 |
| 20157302 | 19.0 | 13.5 | 1.10 | 6.0 | 12.0 | 11.5 | 1.0 |
| 20157432 | 19.0 | 13.5 | 1.10 | 6.0 | 12.0 | 11.5 | 1.0 |
| 20157449 | 29.0 | 22.0 | 1.30 | 10.0 | 19.0 | 18.0 | 1.0 |
| 20157241 | 19.0 | 13.5 | 1.10 | 6.0 | 12.0 | 11.5 | 1.0 |
Mot du fournisseur
Elles se composent d’une enveloppe extérieure cylindrique et d’un chariot intérieur contenant des rangées de paliers à billes. Ces paliers permettent un mouvement à faible frottement le long d'un rail linéaire ou d'un arbre, ce qui permet un mouvement linéaire précis et sans frottement dans les machines et les systèmes tels que les machines CNC, les imprimantes 3D et les équipements de fabrication automatisés.
