Douille linéaire à billes ouverte
Description
Cette douille à billes ouverte s'utilise dans les systèmes de mouvement linéaire. Elle fournit un mouvement lisse et précis le long d’un axe linéaire, permettant un positionnement et un contrôle de mouvement précis.

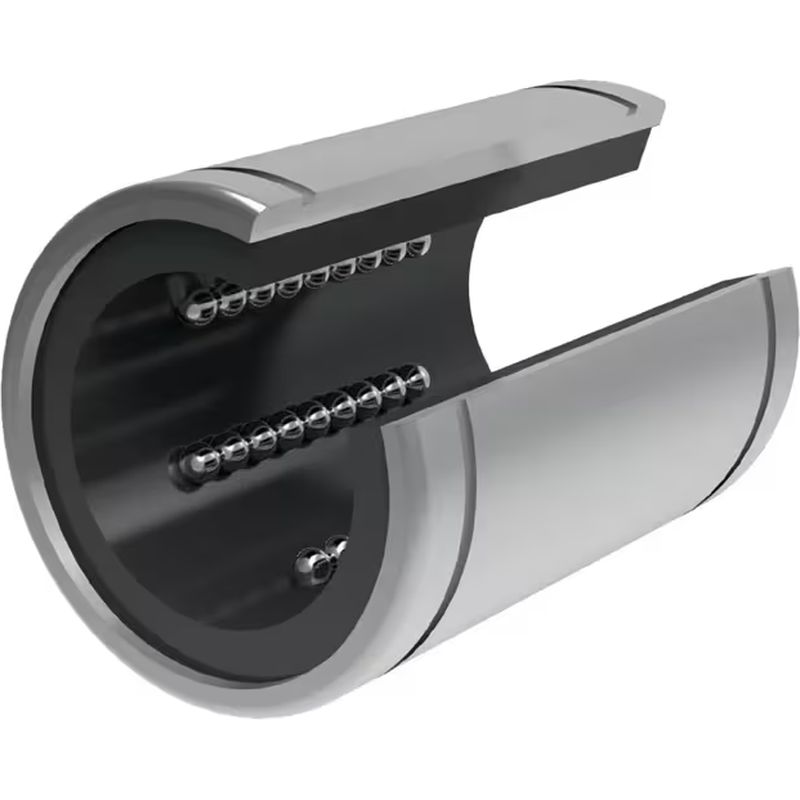

Elle est composée d’un boîtier avec une rangée de 4 à 6 circuits de boules rondes logés dans une cage. Ces billes sont en contact direct avec l’arbre linéaire le long duquel la douille glisse, fournissant un faible frottement et une capacité de charge élevée.
Ces douilles à billes sont généralement utilisées avec un rail de support d’arbre. Elles peuvent supporter des températures comprises entre -20 C et +80 C. Idéales pour une utilisation dans les applications telles que les équipements automobiles, les poinçonneuses et les machines à imprimer.
- Composées d'un boîtier avec une rangée de 4-6 circuits de boules rondes logés dans une cage.
- Généralement utilisées avec un rail de support d'arbre.
- Elle peut supporter des températures comprises entre -20 C et +80 C.
- Idéales pour une utilisation dans les applications telles que les équipements automobiles, les poinçonneuses et les machines à imprimer.
- Matière : Acier inoxydable, Acier
- Séries : SRL1710, SRL1707
Caractéristiques

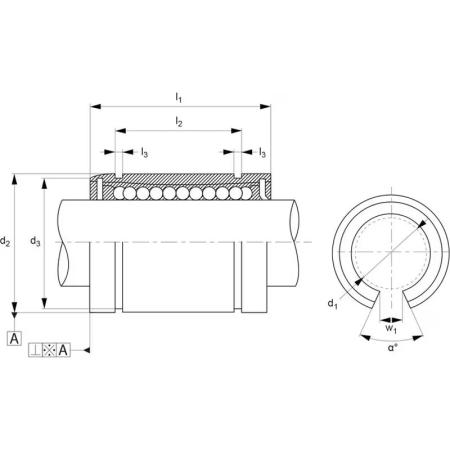

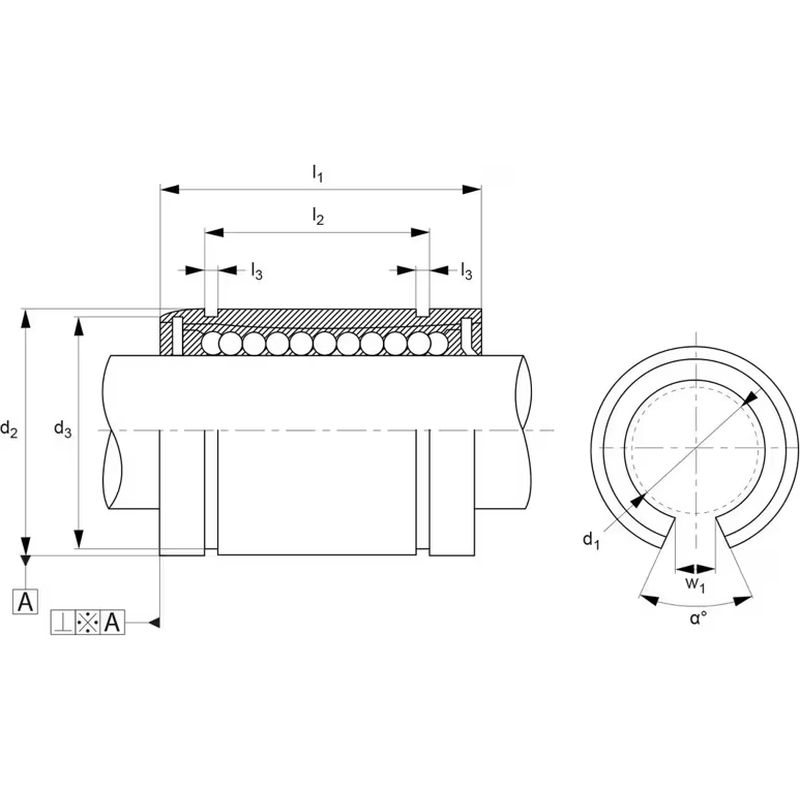

| Référence | d1 tol. h6 | d2 tol. h6 | d3 | l1 | l2 | l3 | w1 |
| 20155834 | 40.0 | 62.0 | 59.0 | 80.0 | 60.6 | 2.15 | 16.8 |
| 20155797 | 30.0 | 47.0 | 44.5 | 68.0 | 52.1 | 1.85 | 12.5 |
| 20155650 | 20.0 | 32.0 | 30.3 | 45.0 | 31.5 | 1.60 | 10.0 |
| 20155957 | 60.0 | 90.0 | 86.5 | 125.0 | 101.7 | 3.15 | 27.2 |
| 20155896 | 50.0 | 75.0 | 72.0 | 100.0 | 77.6 | 2.65 | 21.0 |
| 20157371 | 20.0 | 32.0 | 30.3 | 45.0 | 31.5 | 1.60 | 10.0 |
| 20157357 | 12.0 | 22.0 | 21.0 | 32.0 | 22.9 | 1.30 | 7.5 |
| 20157388 | 25.0 | 40.0 | 37.5 | 58.0 | 44.1 | 1.85 | 12.5 |
| 20155759 | 25.0 | 40.0 | 37.5 | 58.0 | 44.1 | 1.85 | 12.5 |
| 20155469 | 12.0 | 22.0 | 21.0 | 32.0 | 22.9 | 1.30 | 7.3 |
| 20155568 | 16.0 | 26.0 | 24.9 | 36.0 | 24.9 | 1.30 | 10.0 |
| 20157364 | 16.0 | 26.0 | 24.9 | 36.0 | 24.9 | 1.30 | 10.0 |
Mot du fournisseur
Elles se composent d’une enveloppe extérieure cylindrique et d’un chariot intérieur contenant des rangées de paliers à billes. Ces paliers permettent un mouvement à faible frottement le long d'un rail linéaire ou d'un arbre, ce qui permet un mouvement linéaire précis et sans frottement dans les machines et les systèmes tels que les machines CNC, les imprimantes 3D et les équipements de fabrication automatisés.
