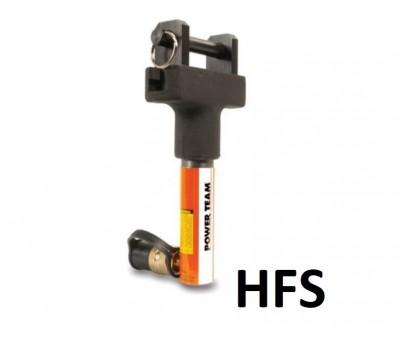

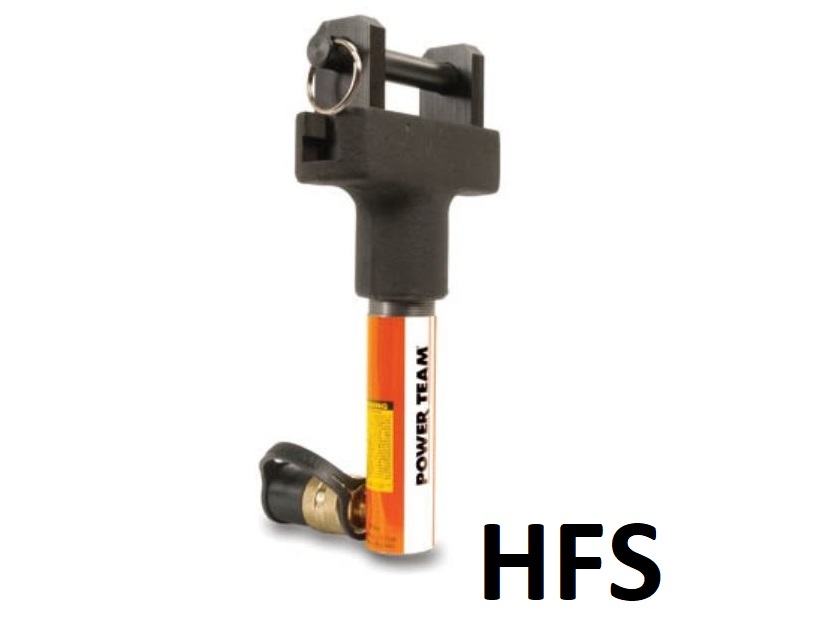

Ecarteur de bride 5-10 Tonnes type HFS

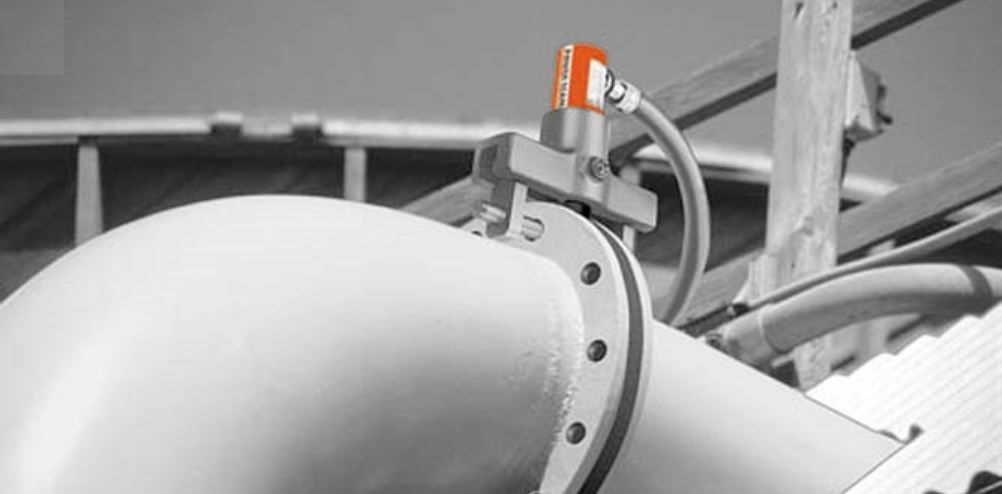

L'écarteur de bride 5-10 Tonnes type HFS est conçu pour les interventions où l’épaisseur totale des brides et l’espace maximal d’écartement est de 76,2 mm ou moins et où le diamètre minimal des boulons de bride est de 17,5 mm.
Le coin standard de 60° convient à la plupart des brides ; les coins de 30° à tête « effilée » et de 60° à tête « plate » sont optionnels.
Vous pouvez également utiliser les écarteurs hydrauliques HFS6A si l’épaisseur totale des brides et l’espace maximum d’écartement est de 152,4 mm ou moins, et si la surface des boulons de bride a un diamètre minimal de 20,7 mm.
Caractéristiques
| Référence | Capacité | Coin | Coins | optionnels | Poids |
| écarteurs | (T) | standard | 30° / Effilé | 60° / Plat | (kg) |
| HFS3A | 4,5 | Arête de 60° | 350823 | 350822 | 4,1 |
| HFS6A | 9 | Arête de 60° | 350549 | 350550 | 8,2 |
| HFS3A | HFS6A | ||
| Ouverture minimale de bride (mm) | 60° | 1,6 | 1,6 |
| 60° | 25,4 | 38,1 | |
| 30° | 1,6 | 1,6 | |
| Ouverture maximale de bride (mm) | 60° | 38,1 | 50,8 |
| 60° | 38,1 | 50,8 | |
| 30° | 18,3 | 24,6 | |
| Ouverture combinée de bride (mm) | 76,2 | 152,4 | |
| Diamètre de goupille minimal (mm) | 17,4 | 20,6 |
REMARQUE : les écarteurs de brides doivent être utilisés par paires pour garantir une force d’écartement homogène.
