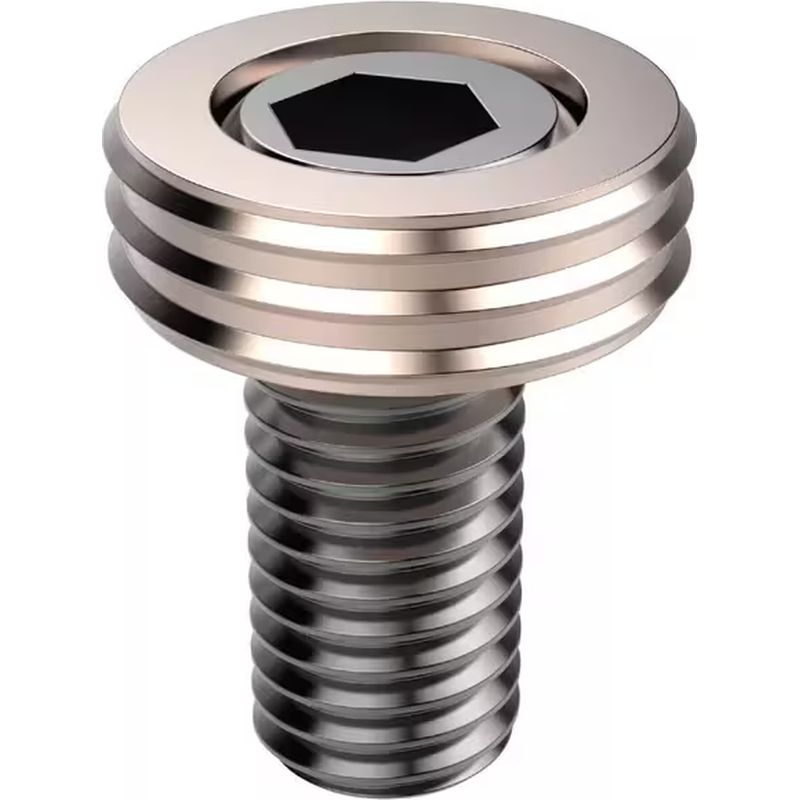

Excentrique de bridage à arêtes de couteau
Description
Les vis excentriques de bridage à arêtes de couteau offrent une prise ferme et précise tout en ne nécessitant qu'une petite surface de contact.
Ces brides disposent de molettes qui permettent à la bride de saisir la pièce à usiner en la touchant à peine, ce qui permet un serrage précis et sûr des pièces à usiner ayant des surfaces irrégulières.
Elles sont particulièrement utiles pour maintenir en toute sécurité des matières délicates ou fragiles sans provoquer de dommages ou de déformation. La pièce à usiner doit se trouver à la droite de la bride. Utilisées dans des secteurs comme les applications de construction, d'assemblage et de soudage.
- Matière : Acier trempé
- Séries : SR12120
Caractéristiques

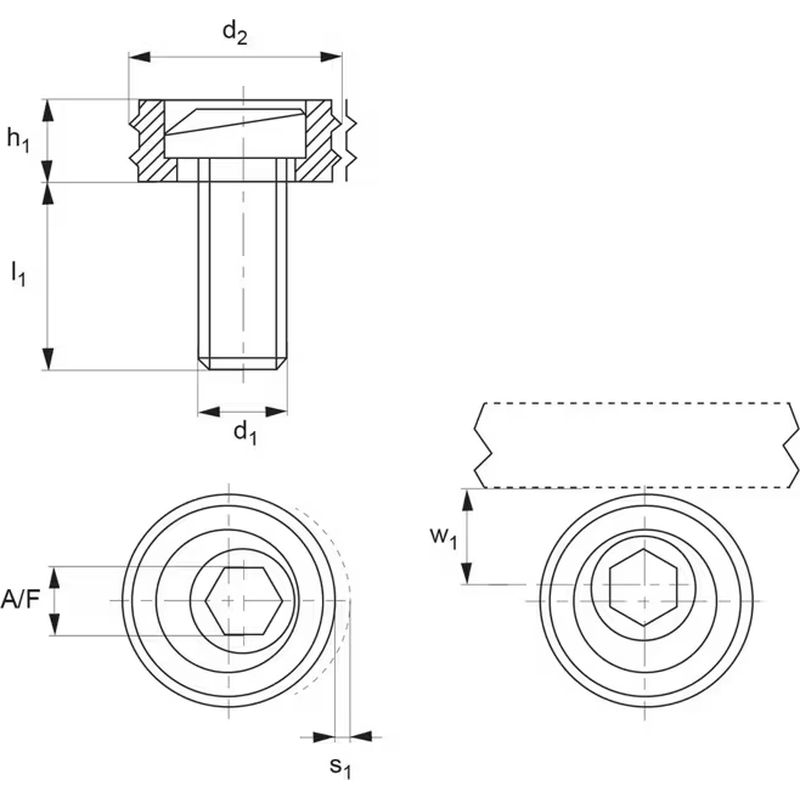

| Référence Essentra | d1 | d2 | h1 | l1 | s1 | w1 | Force de serrage max. kN |
| 20267056 | M12x1.75 | 25.4 | 9.52 | 22.8 | 2.03 | 12.7 | 17.7 |
| 20267063 | M10x1.5 | 20.6 | 6.35 | 19.0 | 1.22 | 10.2 | 8.8 |
| 20267049 | M10x1.5 | 20.6 | 6.35 | 19.0 | 1.22 | 10.2 | 8.8 |
