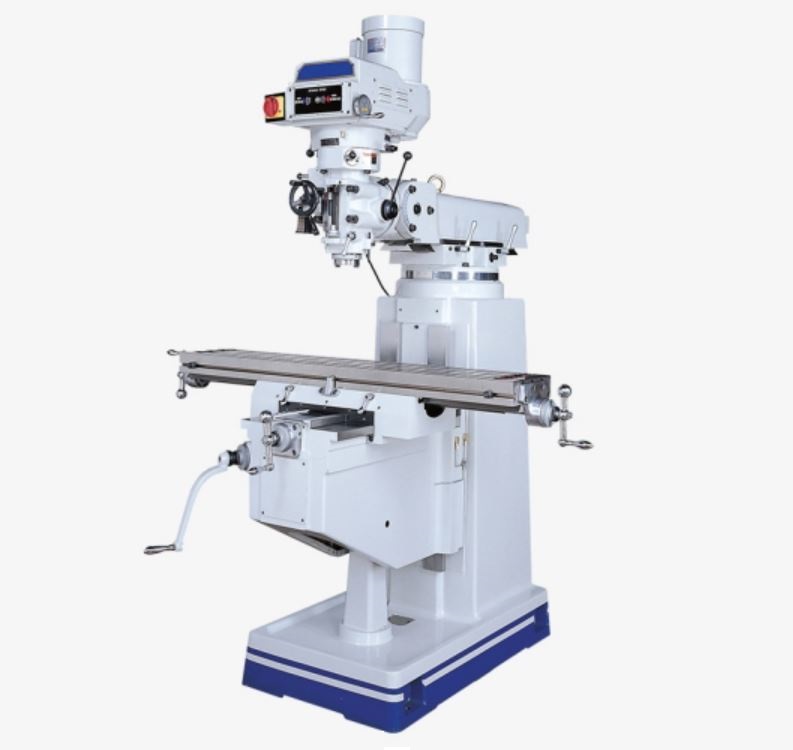

La fraiseuse conventionnelle FM est une machine universelle à tête orientable sur 2 axes, avec motorisation à vitesse variable sur les axes X et Y. Commercialisée depuis plus de 30 ans, elle constitue un standard éprouvé et fiable. Elle complète très utilement l'équipement de votre atelier mécanique, pour la réalisation rapide de tâches simples. Elle évite notamment de charger un centre d'usinage où la programmation de l'opération risque de prendre plus de temps que l'opération elle-même sur ce type de fraiseuse.
Equipée d'une visualisation 3 axes, cette fraiseuse conventionnelle est d'une construction robuste, pour accompagner l'outilleur dans toutes ses opérations de fraisage.

Caractéristiques

Course axe X 780 mm
Course axe Y 380 mm

Modèles de fraiseuses conventionnelles FM75  FM86-3  FM86-4  FM96
Surface de table (mm) 1067x230 1370x254 1370x254 1370x315
Charge sur table maximum (kg)  340 410 410 550
Rainures de tables (largeur x Nb)  16x3 16x3 16x3 16x3
Descente automatique de broche à butée micrométrique réglable (mm/tr) 0,04/0,08/0,14 0,04/0,076/0,127 0,04/0,076/0,127 0,04/0,076/0,127
Cône de broche ISO 30 ISO 30 SA 40 SA 40
Puissance du moteur de broche (kW) 2,2 2,2 3,7 3,7
Vitesse de broche (tr/min) Variation en continu 50 à 3750 50 à 3750 50 à 3750
Diamètre du fourreau (mm) 125 125 125 125
Course axe longitudinal X (mm) 750 860 860 960
Course axe transversal Y (mm) 305 390 390 390
Course axe vertical « console » Z (mm) 406 380 430 430
Course du fourreau (mm) 125 125 125 125
Tête inclinable (axe X) degrés  +/- 90° G/D  +/- 90° G/D  +/- 90° G/D  +/- 90° G/D
Tête inclinable (axe Y) degrés   +/- 45° Av / Ar  +/- 45° Av / Ar  +/- 45° Av / Ar  +/- 45° Av / Ar
Distance  Axe Broche / Colonne (mm) de 170 à 475 de 102 à 650 de 150 à 670 de 150 à 670
Distance  Broche / Table (mm) de 42 à 469 de 40 à 420 de 25 à 485 de 25 à 485
Distance Encombrements L x P x H (mm) 1450x1650x2100 1750x1550x2250 1750x1550x2250 1950x1550x2250
Poids total (Kg)  900 1300 1500 1700

Mot du fournisseur

La fraiseuse industrielle FM est une machine d'usinage universelle livrée complète. Elle comprend notamment :

  • Bâti monobloc en fonte méhanite stabilisée, procurant rigidité à l’ensemble de la machine
  • Tête équipée d’un variateur de broche à deux gammes de vitesses (haute et basse), et d’une broche coulissante
  • Tête rigide et robuste inclinable jusqu’à +/- 90° sur le plan X et +/- 45° sur le plan Y
  • Faux bélier à mouvement avant/arrière et rotation autour de l’axe du bâti
  • Glissières trempées et rectifiées largement dimensionnées, donnant un maximum de rigidité et de stabilité (prismatiques sur les axes Y et Z)
  • Turcite B sur les 3 axes : ce procédé permet la réduction du coefficient de frottement sur les glissières, assurant un déplacement précis et sûr, et augmentant ainsi la longévité de la géométrie des glissières
  • Manivelles de sécurité avec poignées rétractables sur les axes X & Y
  • Moteurs DC extérieurs type « ALIGN » des axes X & Y, vitesse de 0 à 1 000 mm/min, à variation de vitesse électronique
  • Manivelle à grand bras de levier pour console axe « Z », avec switch de sécurité
  • Tabliers caoutchoucs de protection des glissières
  • Système d’arrosage complet à débit réglable manuel
  • Alimentation électrique : 400 VAC (3 phases + T) – 10 kVA ou 220 V
  • Frein électromagnétique sur moteur de broche
  • Graissage centralisé automatique
  • Serrage pneumatique des outils ALIGN PD-150
  • Lampe de travail halogène
  • Visualisation numérique 3 axes SINO, avec règles et coffret digital
