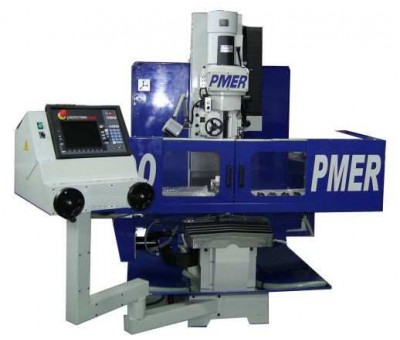

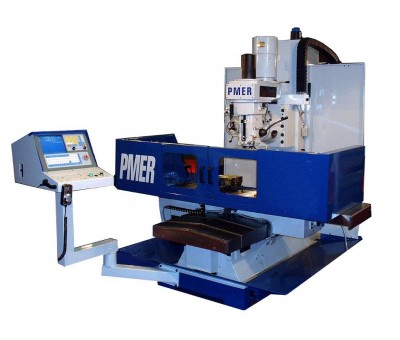

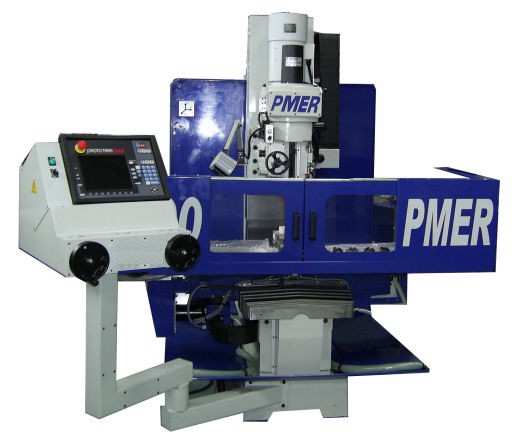

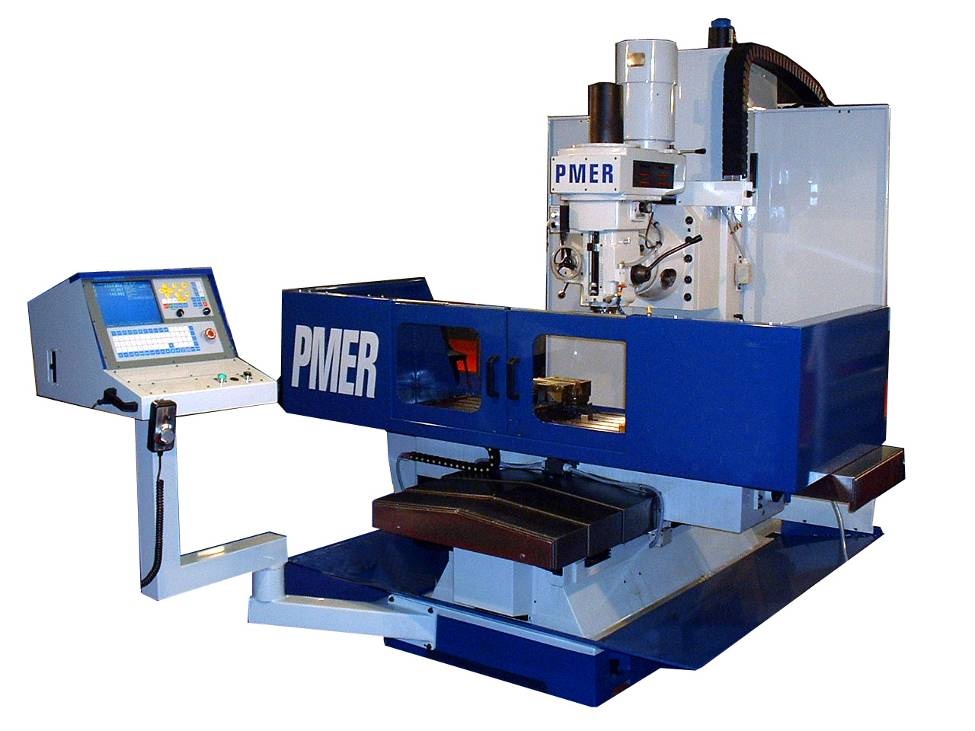

Les fraiseuses CN série 100 sont conçues pour l'usinage de pièces unitaires. Grâce à sasouplesse d'utilisation, cette machine de fraisage peut aussi bien faire office de fraiseuse conventionnelle que fraiseuse à commande CN.
De plus, la commande numérique PROTOTRAK présente des atouts de simplicité d'utilisation uniques sur le marché. Une journée suffit pour s'approprier son fonctionnement.
Bâti monobloc en fonte méhanite stabilisée, procurant rigidité à l'ensemble de la machine.
Tête rigide et robuste inclinable jusqu'à +/- 45° équilibrée par contre-poids.
Vis à billes de précision rectifiées à double écrou précontraint, permettant des déplacements précis, en douceur et sans jeu en utilisation manuelle ou automatique.
Glissières trempées et rectifiées largement dimensionnées, donnant un maximum de rigidité et de stabilité (prismatiques sur les axes Y et Z).
Graissage automatique des glissières, noix et vis à billes
Serrage pneumatique d'outils avec limiteur de couple réglable, assurant un serrage / desserrage rapide des cônes.
Turcite B sur les 3 axes : ce procédé permet la réduction du coefficient de frottement sur les glissières, assurant un déplacement précis et sûr, et augmentant ainsi la longévité de la géométrie des glissières.
Tabliers de protection des glissières, sur les 3 axes
Fin de course de sécurité électrique sur les 3 axes
Système d'arrosage complet à débit réglable manuel.
Lampe de travail halogène basse tension.
Manuels d'utilisation et d'entretien, schémas électriques.
FRAISEUSES A ASSISTANCE NUMERIQUE
Caractéristiques
| Références | S120 | S150 | |
| Surface de table | (mm) | 1600 x 500 | 1800 x 600 |
| Charge sur table maximum | (Kg) | 800 | 800 |
| Rainures de table | (largeur x No) | 18 x 5 | 18 x 5 |
| Course axe longitudinal X | (mm) | 1 200 | 1500 |
| Course axe transversal Y | (mm) | 630 | 700 |
| Course axe vertical Z | (mm) | 600 | 700 |
| Avances rapides sur les 3 axes | (M/min) | 6 | 6 |
| Avances travail sur les 3 axes | (mm/min) | 0–2000 | 0–2000 |
| Vis à billes double écrou sur les 3 axes | diam 40 – P 10 (5) | diam 40 – P 10 (5) | |
| Distance broche / Table | (mm) | 130 - 730 | 130 - 830 |
| Tête à fourreau | |||
| Course du fourreau | (mm) | 140 | 140 |
| Diamètre du fourreau | (mm) | 110 | 110 |
| Puissance du moteur de broche | (Kw) | 5,5 | 5,5 |
| Vitesse de broche en gamme basse | (T/min) | 60 – 700 | 60 - 700 |
| Vitesse de broche en gamme haute | (T/min) | 700 – 4000 | 700 – 4000 |
| Cône de broche | SA 40 | SA 40 | |
| Tête inclinable dans le plan longitudinal | +/- 45° | +/- 45° | |
| Distance axe broche/Montant axe Z | (mm) | 640 | 770 |
| Tête fixe : | |||
| Diamètre du fourreau | (mm) | 150 | 150 |
| Puissance du moteur de broche | (Kw) | 7,5 (11)* | 7,5 (11)* |
| Vitesse de broche | (T/min) | 50 – 6000 | 50 – 6000 |
| Cône de broche ( + tirette) | BT 40 (CAT 40)* | BT 40 (CAT 40)* | |
| Distance axe broche/Montant axe Z | (mm) | 648 | 770 |
| Puissance électrique totale | (KVA) | 16 (20) | 16 (20) |
| Poids total | (Kg) | 4400 | 5000 |
Pas de reconnaissance automatique de gamme dans la CNC (abbaque de conversion)
