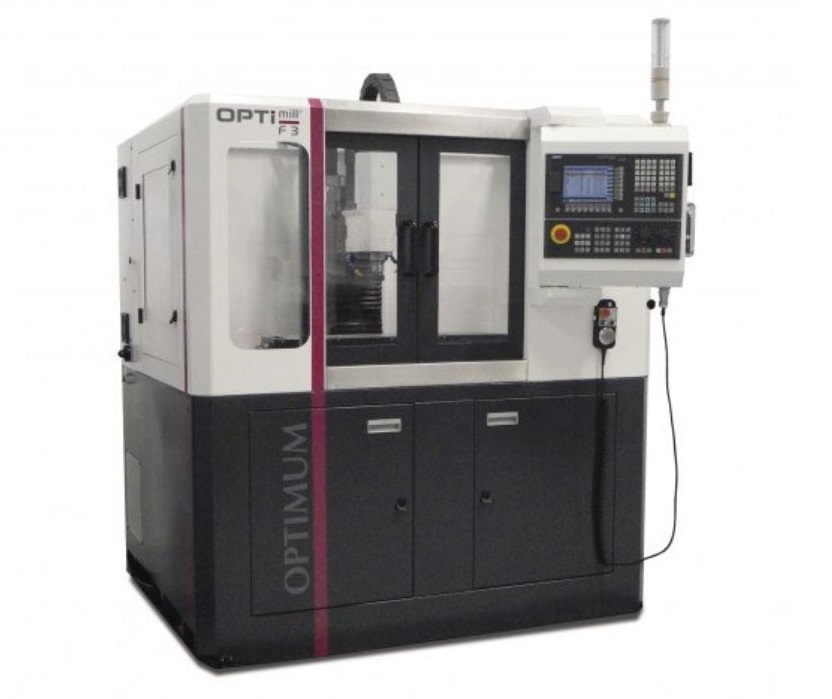

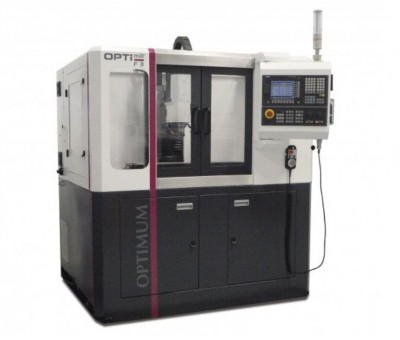

Fraiseuse pour prototypage-petite série Optimum F3 PRO CNC
La fraiseuse à commande numérique Optimum F3 PRO CNC est une machine universelle dotée d'une commande Siemens Control 808d advanced. Equipée de servomoteurs sur tous les axes, elle est particulièrement destinée au prototypage et aux petites séries.
- Tous les axes sont équipés de guides linéaires et de vis à billes haute qualité.
- Table croisée solide, de haute précision avec 3 rainures en “T” et largement dimensionnée
- Changement d’outils manuel avec serrage électro-pneumatique.
- Panneau de commande pivotant.
La commande SIEMENS Sinumerik 808D Advanced (en anglais) est au coeur du dispositif :
- Port ethernet RJ45
- Ecran LED couleur 8.4" avec résolution 800 x 600
- Equipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) permettant une excellente précision grâce à une exigence de dynamique plus élevée (idéal pour les moules)
- codeur absolu / aucun déplacement de référencement requis
- Garantie SIEMENS 2 ans incluse
La fraiseuse Optimum F3 PRO CNC est fournie de série avec un équipement complet :
- Lubrification centralisée
- Système d’arrosage intégré
- Colonne lumineuse
- Clefs de service
- CD Tool box Siemens
- Câble de transfert de données pour PC
Caractéristiques
| Course axe X | 355 mm |
|---|---|
| Course axe Y | 190 mm |
| Course axe Z | 245 mm |
| Désignation | Fraiseuse CN Optimum F3 Pro |
| Référence | 3500415 |
| Puissance totale | 4 kW 400 V / 3 Ph -50 Hz |
| Puissance moteur | 1.5 kW |
| Couple | 9.5 Nm |
| Puissance système d'arrosage | 95 W |
| Attachement de broche | BT 30 |
| Capacité de surfaçage max. | Ø 50 mm |
| Capacité de fraisage en bout max. | Ø 25 mm |
| Précision de positionnement | ± 0.02 mm |
| Précision de répétition | ± 0.01 mm |
| Vitesse d'avance sur l'axe Z | 10 000 mm/min. |
| Vitesse de broche | 200 à 4000 T/min. |
| Course de l'axe Z | 245 mm |
| Dimensions de la table croisée (L x l) | 620 x 180 mm |
| Distance broche - table croisée | 40 - 277 mm |
| Course de l'axe Y | 190 mm |
| Vitesse d'avance sur l'axe Y | 8 000 mm/min. |
| Couple sur l'axe Y | 190 mm |
| Course de l'axe X | 355 mm |
| Vitesse d'avance sur l'axe X | 6 000 mm/min. |
| Rainures en "T" | 12 mm |
| Nombre de rainures | 3 |
| Entraxe des rainures | 50 mm |
| Charge admissible max. | 30 kg |
| Dimensions de la machine (L x l x h) | 1410 x 1372 x 2007 mm |
| Capacité du réservoir | 30 Litres |
| Poids net (brut) | 1000 kg (1180 kg) |
| Pression air comprimé (bar) | 8 bars min. |
Mise en service et formation fortement conseillées, nous consulter
Entretien : groupe de graissage centralisé : huile SP 68 (non fournie)
Ce produit de conception et qualité allemande vous est proposé par Optimachines, votre spécialiste de la machine-outil pour le travail du métal.
