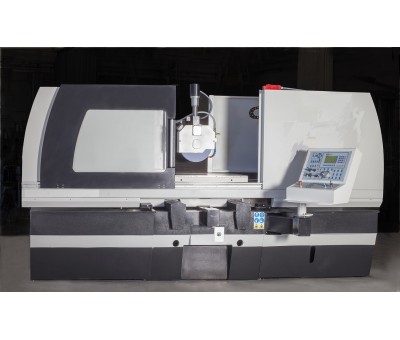

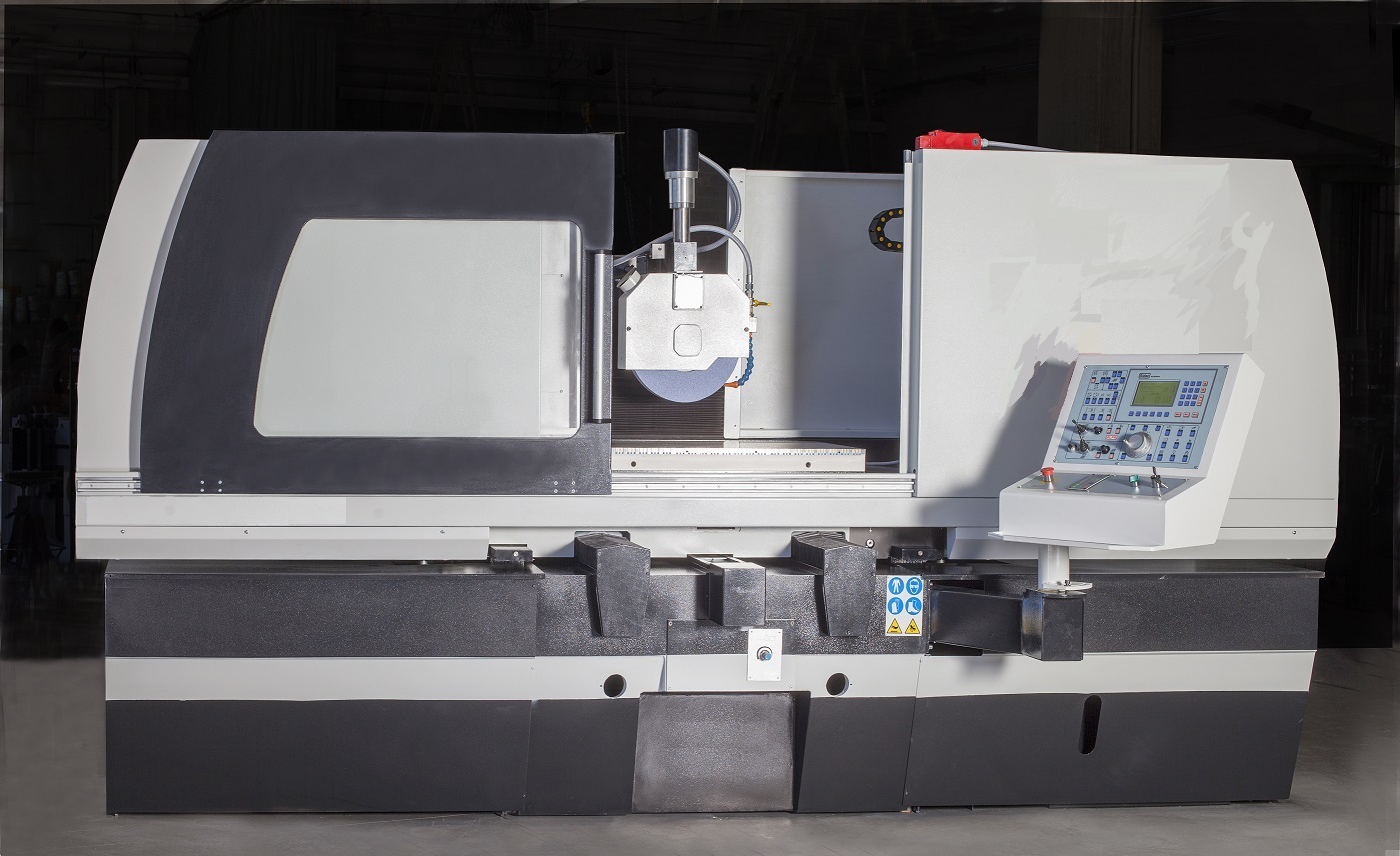

Grande rectifieuse plane à meule tangente et cycles automatiques
Cette gamme de rectifieuses planes à meule tangente offre un haut niveau de productivité pour la réalisation de moules et matrices de grandes dimensions.
Chaque rectifieuse de cette série bénéficie d'une conception robuste du bâti, fait de pièces de fonderie largement dimensionnées, stabilisées et nervurées. Elle vous garantit ainsi une précision absolue.
Ces machines sont capables de réaliser des travaux de rectification par passes profondes.
La broche est puissante et autorise des efforts de coupes maximum sans perte de précision.
La descente de meule est automatique et permet de réaliser une plongée cyclée à chaque inversion de table dans le sens longitudinal ou transversal.
La prise de passe est contrôlée et réglable en continu durant le cycle de rectification.
L’usure de la meule est automatiquement compensée.
Caractéristiques
Type Rectifieuse | Modèle 1 | Modèle 2 | Modèle 3 | |
Surface de la table de travail | (mm) | 1200x700 | 1600x700 | 2100x700 |
Longueur maxi rectifiable | (mm) | 1200 | 1600 | 2100 |
Largeur maxi rectifiable | (mm) | 900 | 900 | 900 |
Hauteur maxi rectifiable | (mm) | 500/700 | 500/700 | 500/700 |
Vitesse de déplacement table | (m/min) | |||
Dimensions de la meule | (mm) | 500x203x100 | 500x203x100 | 500x203x100 |
Vitesse périphérique de la meule | (m/sec) | 30 | 30 | 30 |
Vitesse de rotation de la meule | (tr/min) | 1450 | 1450 | 1450 |
Puissance du moteur de broche | (kW) | 15 | 15 | 15 |
Equipements principaux disponibles :
- Broche pivotante pour rectification avec meule à axe vertical
- Carénage machine
- Dresseurs de meule
- Lubrification automatique centralisée
- Plateau magnétique électro permanent
- Aspirateur de brouillards d’huile
- Centrale d’arrosage avec purification du liquide de coupe
- Système d’équilibrage électrodynamique de la meule
- Variateur pour vitesse de coupe constante
