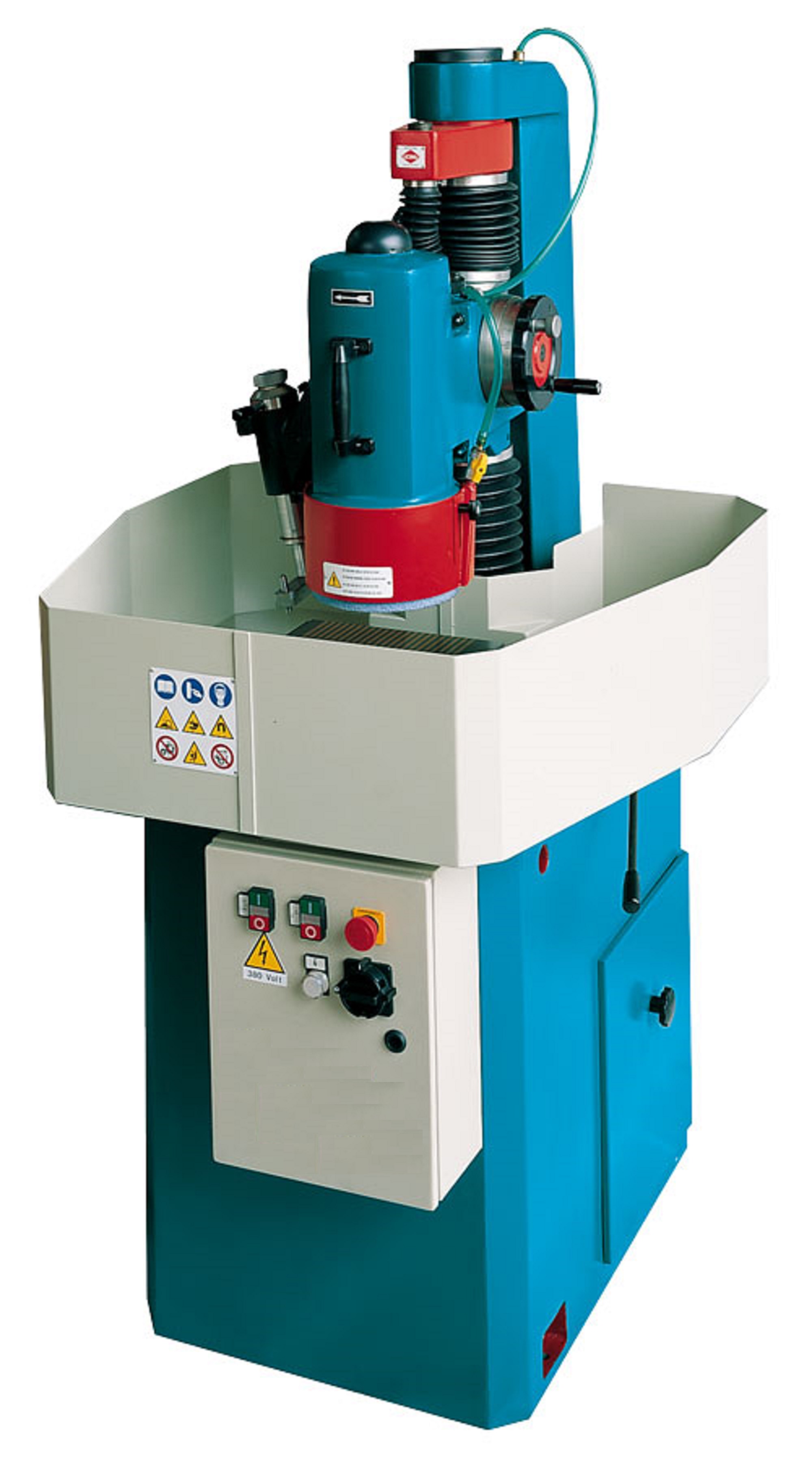

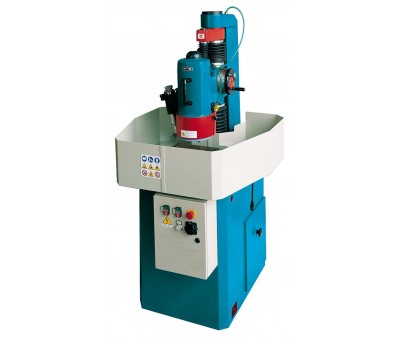

Rectifieuse plane manuelle à meule boisseau, table rectangulaire
Cette rectifieuses plane à meule boisseau est une machine à commande manuelle. Très compacte et dotée d’une table rectangulaire, elle est idéale pour obtenir des états de surface fins sur des pièces prismatiques de petites dimensions, pour la mise à épaisseur de cales, etc.
Cette machine de rectification plane à broche verticale dispose d'une structure en fonte à double colonne : le bâti et la colonne fixe sont monobloc.
La colonne mobile pivote depuis le bâti au moyen d’un couple de roulements à billes largement dimensionné permettant de positionner la meule par rapport à la pièce manuellement.
Le support de l’ensemble est placé en partie supérieure du bâti et travaille sous bain d’huile.
Le déplacement précis de l’axe vertical est assuré par un vernier gradué au pas de 0,01 mm.
Caractéristiques
| Rectifieuse plane manuelle | ||
| Dimensions de la table | (mm) | 400 x 150 |
| Longueur maxi rectifiable | (mm) | 350 |
| Largeur maxi rectifiable | (mm) | 150 |
| Dimensions de la meule boisseau | (mm) | 200 x 76 x 80 |
| Incrément de l’avance verticale | (mm) | 0.01 |
| Hauteur maxi rectifiable (sans plateau magnétique) | (mm) | 210 |
| Puissance de la broche de rectification | (kW) | 2,9 |
| Vitesse de rotation de la meule | (tr/min) | 2.800 |
Equipements principaux disponibles :
- Plateau électromagnétique
- Commande de prise de passe verticale avec avance centésimale
- Groupe d’arrosage complet avec bac et filtre papier
- Unité de dressage
- Eclairage de la zone de travail
- Meule boisseau / meule à segments
- Flasque porte-meule
