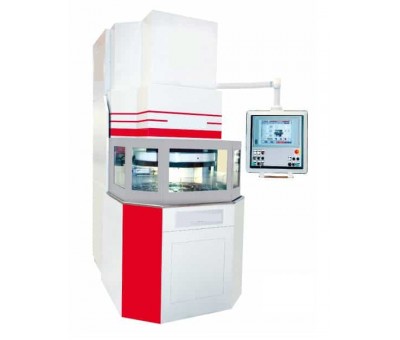

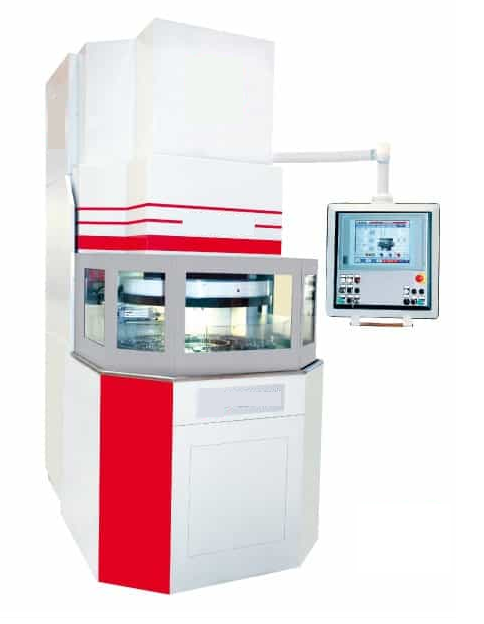

Rectifieuse plane double face de précision
Ces rectifieuses sont conçues pour exécuter des travaux fins de rectification double face. La pression est appliquée électro-mécaniquement au moyen d'une vis à billes et contrôlée par une cellule de charge de haute précision.
Ce système permet d'obtenir une régulation continue et rapide de la pression de travail.

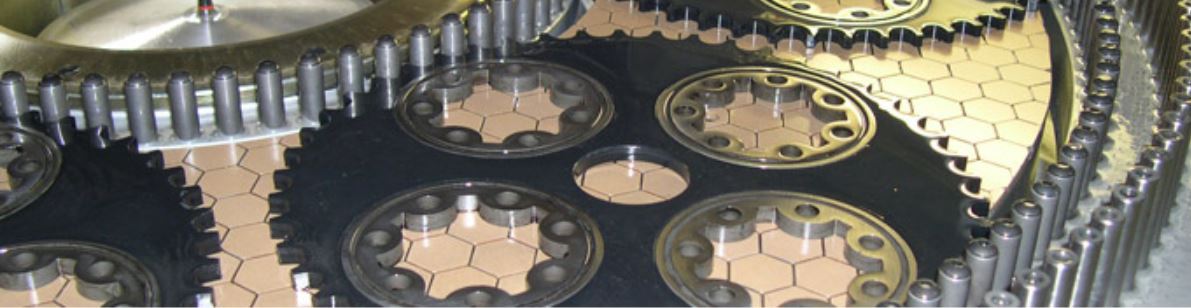

Chaque machine dispose d'une structure en acier monobloc lourde et extrêmement rigide. L'ajustement et le blocage de la meule supérieure sont automatiques et permettent d'optimiser la surface de contact entre les meules et les pièces à rectifier.

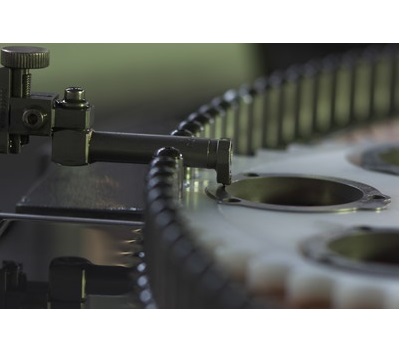

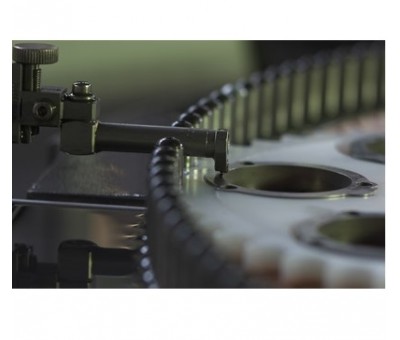

Un système de mesure intégré de haute précision permet de contrôler en continu les pièces pendant le cycle de rectification et d'interrompre le processus automatiquement une fois la cote atteinte.
Cette technologie est idéale pour atteindre des tolérances de parallélisme et de planéité serrées et obtenir des états de surface fins. Nos rectifieuses planes double face atteignent ainsi les performances suivantes :
- Variation de l'épaisseur : ± 1 micron
- Planéité : <0,5 micron
- Parallélisme : <1 micron
- Finition de surface : Ra jusqu'à 0,01 micron
Caractéristiques
| Modèle 1 | Modèle 2 | Modèle 3 | Modèle 4 | |
| Diamètre meule (mm) | 398 | 508 | 650 | 810 |
| Diamètre pièce usinable (mm) | 119 | 132 | 175 | 236 |
| Moteur entraînement meule (kW) | 3 | 5,5 | 9,2 | 11 |
| Charge maxi (DaN) | 250 | 300 | 1000 | 1000 |
| Poids (Kg) | 2000 | 2000 | 7000 | 7500 |
| Dimensions H x L x P (m) | 2,3x1,9x2 | 2,3x1,9x2 | 2,9x2,4x3,2 | 2,9x2,4x3,2 |
| Modèle 5 | Modèle 6 | Modèle 7 | Modèle 8 | |
| Diamètre meule (mm) | 1006 | 1230 | 1554 | 1910 |
| Diamètre pièce usinable (mm) | 322 | 494 | 600 | 708 |
| Moteur entraînement meule (kW) | 18,5 | 22 | 30 | 45 |
| Charge maxi (DaN) | 1200 | 1500 | 3000 | 4000 |
| Poids (Kg) | 9000 | 10500 | 12500 | 19000 |
| Dimensions H x L x P (m) | 3,3x3x3,6 | 3,3x3x3,6 | 3,3x3x3,6 | 5x5x4 |
