Description

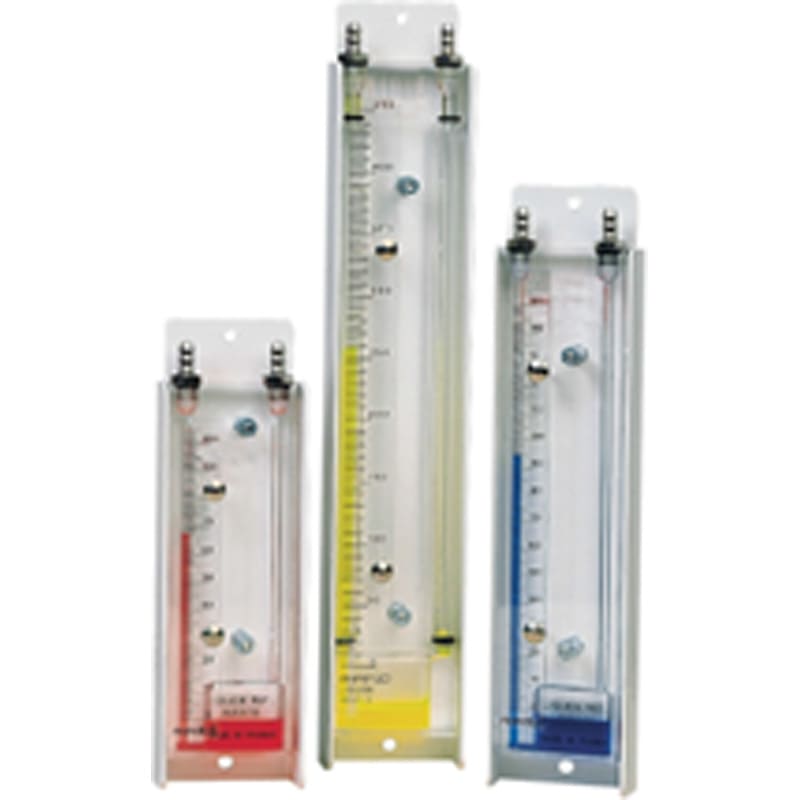

Les manomètres à colonne de liquide permettent de mesurer la pression, dépression ainsi que les différentiels de pression de l’air ou d’un gaz.
Leur principale utilité est de contrôler la pression sur les réseaux de gaz ; mais convient également à la détection des variations de pression de lieux comme les locaux stériles, blocs opératoires, laboratoires ou flux laminaires.
Mise en service :
- Fixer le manomètre sur un mur ou une paroi verticale avec 2 vis et 2 chevilles Ø 5 X 25 mm maximum (fournies).
- Dévisser le raccord de gauche et verser lentement le liquide manométrique jusqu'au point zéro de la graduation.
- Remonter le raccord (serrage ferme mais modéré).
- Raccorder le manomètre avec un tube cristal Ø 5 X 8 mm (non fourni), à la source de pression ou de dépression à contrôler
Caractéristiques
- Liquide manométrique : AWS 10 (densité 0.86) ou VOLT 1S (densité 1.86)
- Réglage du zéro : Déplacement de la réglette graduée, course 15mm.
- Blocage par vis moletée en laiton nickelé
- Type de fluide mesuré : Air et gaz neutre
- Température d'utilisation conseillée : De +5°C à +30°C
- Température d’utilisation possible : De -30 à +60 °C
- Pression statique maximum : 6 bars
- Fixation : Murale, avec ou sans support PVC blanc
- Raccordement : Tube de cristal semi-rigide Ø 5x8 mm, sur raccord cannelés
- Corps du manomètre : Altuglas transparent de 15mm d’épaisseur
- Colonne de liquide : Tube Ø 4mm en altuglas extrudé
- Réglette graduée : Altuglas transparent, Section 23x3 mm
