Cette série de pince de soudage par points est à commande de serrage manuelle. Elle se décline en plusieurs modèles adaptés à vos différents objectifs :

  • La pince de soudage portable 7900 est un outillage léger, éprouvé pour la réparation de carrosserie.

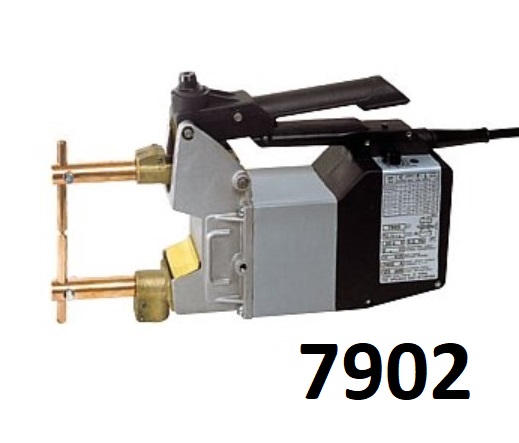

  • La soudeuse par points 7902 est polyvalente pour les ateliers de carrosserie et d'entretien. elle est disponible avec un système de contrôle du temps de soudure par pulsations disponible (version P).
  • La pince à souder 7903 convient pour les travaux intensifs de réparation, de carrosserie et de production légère dans l'industrie.

Caractéristiques

Pince de soudage commande manuelle   7900 7902 7903
Minuterie synchrone avec SCR   • • •
Réglage du temps cycles 2 - 65 2 - 65 2 - 65
Réglage actuel 40-100%   - • •
Refroidissement   Air Air Eau
Tension d'alimentation 50Hz * V 400 400 400
Puissance nominale à 50% kVA 2 2,5 6
Puissance de soudage maximale kVA 13 16 16
Courant de court-circuit  kA  7.2  8.2  8.2
avec les bras L = mm 125 125 125
Courant thermique 100% UNE 610 700 1700
Pas de tension secondaire de charge V 2.3 2,5 2,5
Classe d'isolation   F F F
Section de câbles pour L <15 m mm2 2,5 2,5 2,5
Fusibles retardés UNE 16 16 16
Bras standard profondeur de gorge L mm 125 125 -
Max. force d'électrode  daN  120  120  120
avec bras L = mm 125 125 125
Fossé des bras mm 96 94 94
Max. électrodes course  mm  55  55  70
avec bras L = mm 125 125 150
Eau froide l / min 2,5 3.7 3.7
Eau max. pression bar - - 2,5
Bruit aérien produit dB (A) <70 <70 <70
Niveau de vibrations m / s2 <2.5 <2.5 <2.5
Conditions de mesure
temps de soudure cycles 14 14 20
courant de soudage kA 5 5 6
 indice de travail en soudures / min    2 2 6
Longueur du câble m 3.8 3.8 3.8
Poids net avec bras 125 mm kg 10.5 11 -
Poids net avec les bras 150 mm kg - - 12
Poids net avec bras 500 mm kg 13 13.5 13.6



Modèle 7900

  • Minuterie électronique intégrée synchrone avec SCR de 2 à 65 cycles.
  • Le circuit de compensation ne déclenche la minuterie que lorsqu'il y a un bon passage du courant, ce qui permet d'effectuer des travaux sur des feuilles oxydées, sur des surfaces avec des résidus de peinture ou sur des feuilles noires.
  • Réglage de la force avec une échelle en daN.
  • Accouplements de bras supplémentaires pour fournir une plus grande ouverture entre les bras.
  • Tous les transformateurs sont recouverts d'un matériau isolant de classe F qui ne sèche pas et ne devient pas fragile. Les tests sont effectués sur 4000 volts.
  • Livré complet avec bras de 125 mm.
  • Large choix de bras et d'électrodes.



Modèle 7902 et 7903 : idem, avec en plus :

  • Régulation du courant avec ajustement par déphasage pour effectuer des soudures difficiles, sur des épaisseurs très fines, sur des tiges de diamètre réduit, sur des tôles en acier inoxydable et similaires.
  • Contrôle de fi fi.
  • Contrôle du temps de soudure par pulsations disponible (version P).
