Cette pince de soudage par points pour le métal est un équipement industriel suspendu à commande de serrage pneumatique, avec unité de contrôle de soudage à microprocesseur intégrée TE300 , TE470 ou TE480 .
Elle vous fait bénéficier d'une productivité élevée grâce à ses dimensions réduites, sa course de dégagement rapide et sa grande capacité de soudage.
D'une haute efficacité électrique, elle implique des coûts d'installation réduits. La suspension gyroscopique sur des roulements étanches, associée à un équilibreur à ressort, garantit une manœuvrabilité précise à tout degré

La pince de soudage industrielle suspendue est conçue avec un porte-électrodes en chrome-cuivre pour travaux intensifs et longue durée de vie, conçus pour un assemblage droit ou coudé. Elle propose par ailleurs un large choix de bras permettant d’équiper le poste du souduer en fonction des exigences du travail.

Caractéristiques

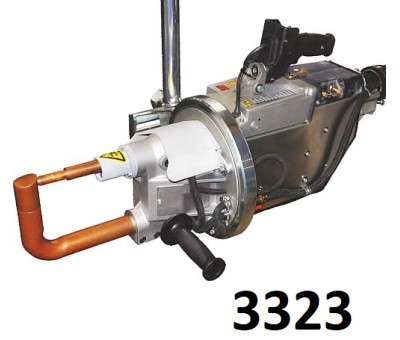

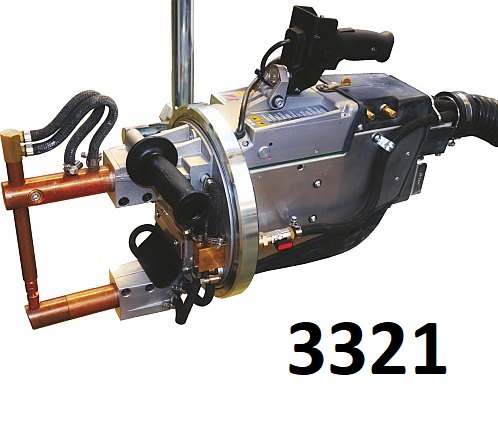

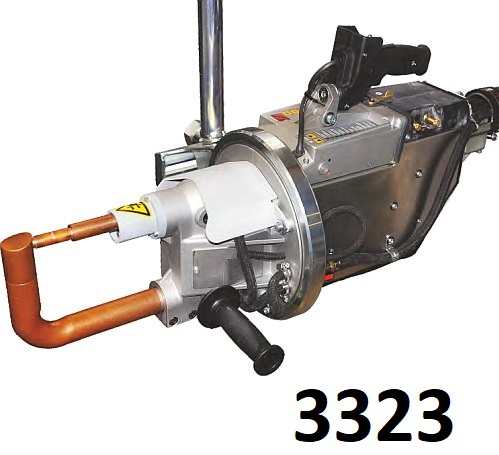

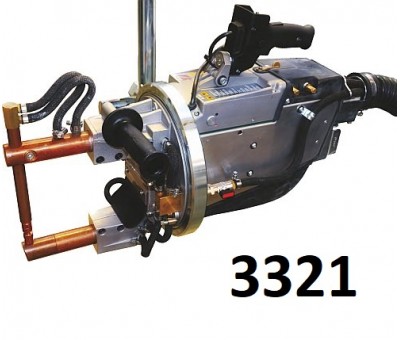

Pince de soudage   3321 3322 3323 3324 3327 3328
Type de gunt   L L C L L L
Puissance nominale à 50% kVA 16 23 23 23 38 38
Puissance de soudage maxi. kVA 37 65 63 52 110 92
Courant de court-circuit kA 16 21 21 16,5 27 22,5
Courant thermique 100% UNE 4000 4250 4250 4250 5400 5400
Pas de tension 2daire de charge V 2.8 3.8 3.8 3.8 5 5
Tension d'alimentation 50Hz* V 400 400 400 400 400 400
Section des câbles L = 30 m mm 2 dix 16 16 16 25 25
Fusibles retardés UNE 32 40 40 40 80 80
Espacement des bras mm 165 165 120 225 155 280
Min. la longueur du bras  mm 190 190 - 250 255 255
Max. force d'électrode (6 bars) Dan 286 338 300 268 580 580
Course de travail mm  6-25  5-20  5-20  6-25  10-26  10-26
Course maximale mm 30-48 28-40 35-50 35-50 45-60 45-60
Max. la longueur du bras mm 650 800 - 650 1030 820
Max. force d'électrode (6 bars)  Dan 95 92 - 113 159 198
Course de travail mm 18-72 18-72 - 15-60 40-100 30-75
Course maximale mm 90-140 102-146 - 84-120 165-225 130-175
Alimentation air comprimé bar 6,5 6,5 6,5 6,5 6,5 6,5
Conso d'air 1000 spots / 5bar Nm 3 4 4 4 4 7.5 7.5
Diamètre intérieur du tuyau mm dix dix dix dix dix dix
Eau froide l/min 7 7 8 7 8 8
Ep. Max feuille mm 3 + 3 4 + 4 4 + 4 3,5 + 3,5 5 + 5 5 + 5
avec bras de 508 mm mm 1,8 + 1,8 3 + 3 - 3 + 3 3,5+3,5 3,5+3,5
avec les plus longs bras mm 1,2 + 1,2 2 + 2 - 2 + 2 2+2 2,5+2,5
diamètre max du fil croisé mm 10 + 10 14 + 14 14 + 14 12 + 12 16+16 16+16
Spots par minute
1 + 1 classe A   66 80 80 80 100 100
1.5 + 1.5 classe A   - 32 32 32 44 44
2 + 2 classe A   14 16 16 16 20 20
2.5 + 2.5 classe A   - - - - 14 14
3.2 + 3.2 classe B   - - - - 8 8
Poids net  kg 46 52 53 55 76 78







**comprenant les câbles, les flexibles, la suspension gyroscopique et les bras les plus courts



  • Dispositif de verrouillage de rotation.
  • Distance des électrodes réglable, course de travail courte et réglable pour les travaux difficiles.
  • Course supplémentaire temporaire pour atteindre les zones à souder.
  • Longue course de travail pour souder les nervures de renforcement, travaux dans des zones difficiles à atteindre.
  • Transformateur à refroidissement par eau, avec enroulements revêtus de résine époxy.
  • Bras, porte-électrodes et électrodes refroidis à l'eau.
  • Contacteur synchrone SCR isolé du circuit d'eau de refroidissement avec thermostat de protection.
  • Cylindre et arbre chromés sans huile pour un fonctionnement intensif et une longue durée de vie.
  • Dispositif de sécurité placé sur la poignée empêchant tout démarrage accidentel.
  • Fourni avec interrupteur de fuite à la terre avec contrôle de sécurité.
  • Remplacement rapide du câble d'alimentation; il n'est pas nécessaire d'ouvrir la soudeuse pour effectuer cette opération.
