Plaque de serrage pour bride à came
Description
Ces plaques de serrage pour brides à came en spirale sont conçues avec des surfaces usinées avec précision et une structure durable pour fournir une prise ferme sur la pièce lors du serrage, évitant ainsi toute déformation de cette dernière.

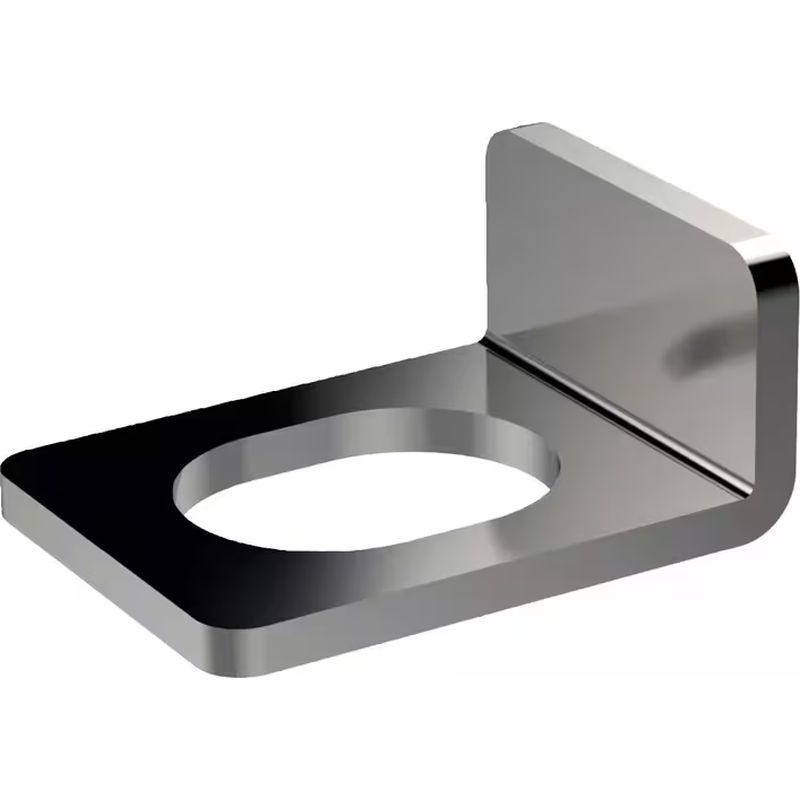

Elles disposent d'une surface plane et dure avec un côté courbé et un trou d'installation parfaitement foré au milieu avec le point d'installation de la bride. La plaque de serrage et les brides à came en spirale fonctionnent ensemble pour offrir une solution de serrage fiable et répétable, en apportant des résultats cohérents et précis dans diverses applications.
Leur conception rend l'installation rapide et facile et elles sont utilisées dans l'usinage, le travail du bois et les processus d'assemblage.
- Matière : Inox 304
- Séries : SR12108
Caractéristiques

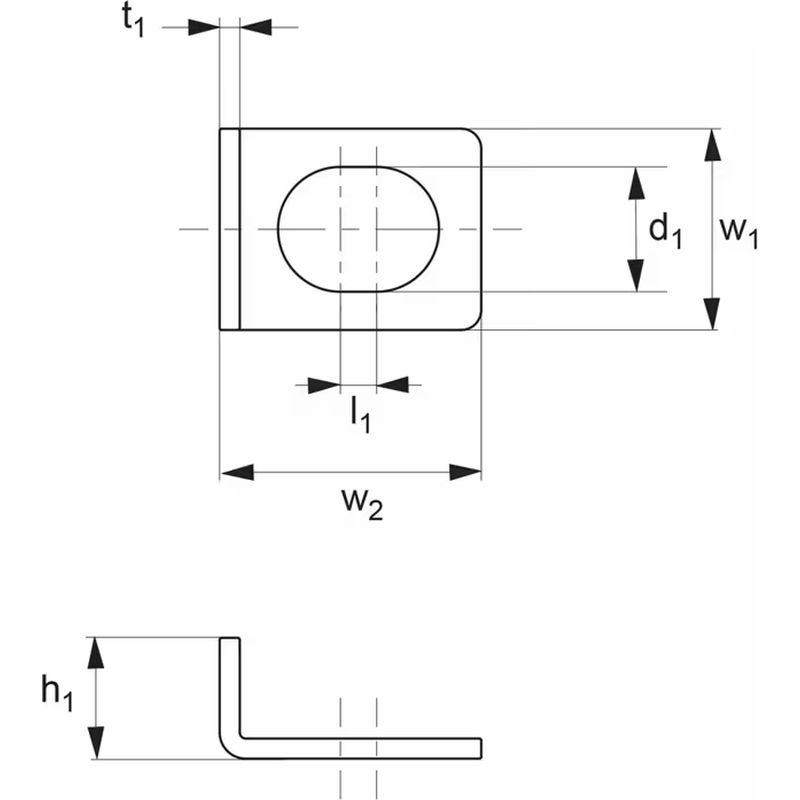

| Référence Essentra | w1 | w2 | d1 | h1 | l1 | Pour taille de collier à spirale d2 |
| 20265991 | 16.0 | 20.0 | 12.2 | 9.0 | 2.9 | 16.0 |
| 20265977 | 12.0 | 15.5 | 8.2 | 7.0 | 2.2 | 12.0 |
| 20265984 | 14.0 | 18.0 | 10.2 | 8.0 | 2.6 | 14.0 |
| 20265960 | 10.0 | 13.0 | 6.2 | 6.0 | 1.8 | 10.0 |
Mot du fournisseur
Notre gamme de brides et griffes propose des solutions d’ingénierie de précision, conçues pour élever vos processus d’usinage, d’assemblage et de maintien dans différents secteurs. Nous proposons des solutions personnalisables qui offrent de la flexibilité dans diverses configurations. Que vous visiez une prise précise ou des capacités améliorées, nos offres garantissent des performances fiables. Chaque composant est conçu pour optimiser l’efficacité et la précision, incarnant notre engagement en faveur de l’innovation et de la fiabilité pour des résultats exceptionnels.
Types et applications - notre gamme comprend des brides et des griffes, notamment :
- Composants à expansio
- Plaques et bases de serrage
- Systèmes de serrage spécialisés
- Solutions de fixation et de prise
- Serrage de rails et d’arbre
