Description

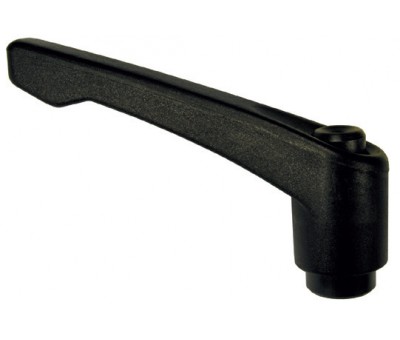

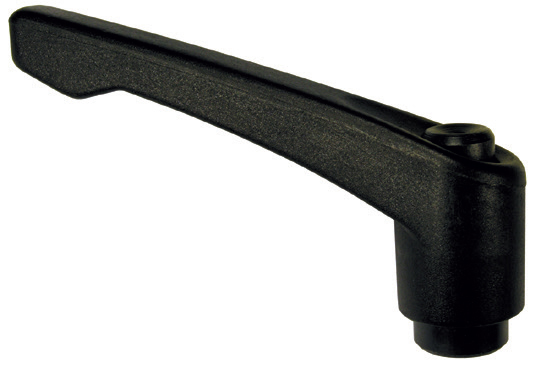

Poignée de verrouillage destinée aux utilisations intensives. La SR 1536 - Heavy Duty est fabriquée en zinc moulé sous pression, recouverte de plastique. Pour activer la poignée, elle doit être soulevée puis tournée.
Modèles de poignée de serrage disponibles en Acier zingué ou en Inox.

Caractéristiques

Part  Type L h d H Filetage Long de
No.   (mm) (mm) (mm) (mm)   filetage mm
498489 Femelle 42 25.0 9.7 37 M5 -
498490 Femelle 42 25.0 9.7 37 M6 -
498491 Femelle 65 31.5 13.5 50 M6 -
498492 Femelle 65 31.5 13.5 50 M8 -
498493 Femelle 78 36.0 15.7 58 M8 -
498494 Femelle 78 36.0 15.7 58 M10 -
498495 Femelle 92 43.0 18.5 69 M10 -
498496 Femelle 92 43.0 18.5 69 M12 -
498497 Femelle 108 51.0 22.7 79 M12 -
498498 Femelle 108 51.0 22.7 79 M16 -
498499 Mâle 25.0 9.7 37 20 M6 42
498500 Mâle 25.0 9.7 37 32 M6 42
498501 Mâle 25.0 9.7 37 40 M6 42
498502 Mâle 31.5 13.5 50 16 M8 65
498503 Mâle 31.5 13.5 50 20 M8 65
498504 Mâle 31.5 13.5 50 25 M8 65
498505 Mâle 31.5 13.5 50 32 M8 65
498506 Mâle 31.5 13.5 50 40 M8 65
498507 Mâle 31.5 13.5 50 50 M8 65
498508 Mâle 36.0 15.7 58 20 M10 78
498509 Mâle 36.0 15.7 58 32 M10 78
498510 Mâle 36.0 15.7 58 40 M10 78
498511 Mâle 36.0 15.7 58 50 M10 78
498512 Mâle 36.0 15.7 58 63 M10 78
498513 Mâle 43.0 18.5 69 25 M12 92
498514 Mâle 43.0 18.5 69 32 M12 92
498515 Mâle 43.0 18.5 69 40 M12 92
498517 Mâle 43.0 18.5 69 63 M12 92
498519 Mâle 51.0 22.7 79 40 M16 108
