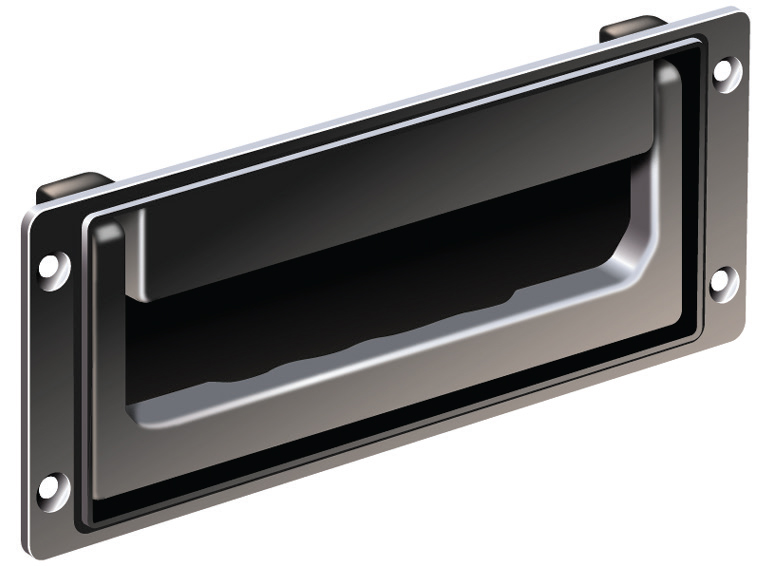

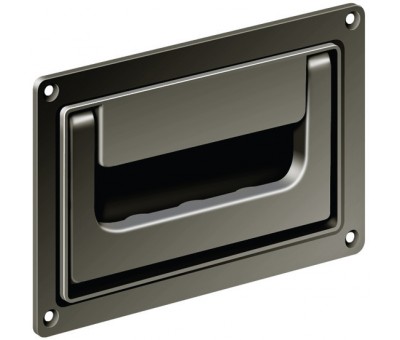

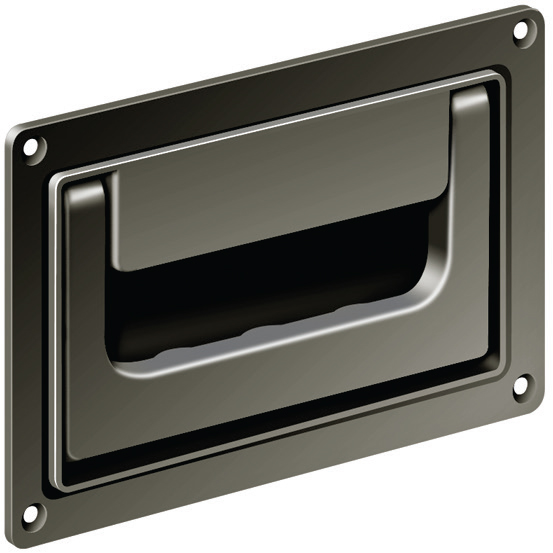

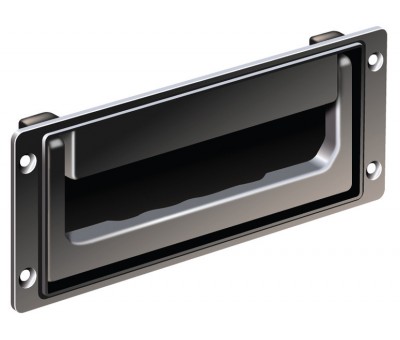

La série de poignées rabattables encastrées SR 5109 est une production en aluminium noir. Ces poignées encastrées se déclinent en plusieurs types pour s'adapter à vos différentes applications :
- Type 1 & 3 - position d'arrêt poignée relevée ou rabattue
- Type 2 - avec système à ressort pour rabattre automatiquement la poignée
La fixation se fait par vis M4 à têtes fraisées, non fournies.
Caractéristiques
| Part | Type | H | h | h1 | W | w | w1 | T | Taille de découpe |
| No. | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | de montage (mm) | |
| 463470 | 1 | 91 | 69 | 79 | 130 | 109 | 118 | 20.5 | 70.5 x 110 |
| 463471 | 1 | 80 | 50 | 50 | 200 | 170 | 184 | 20.5 | 73.0 x 171 |
| 463478 | 2 | 91 | 69 | 79 | 130 | 109 | 118 | 20.5 | 70.5 x 110 |
| 463479 | 2 | 80 | 50 | 50 | 200 | 170 | 184 | 20.5 | 73.0 x 171 |
