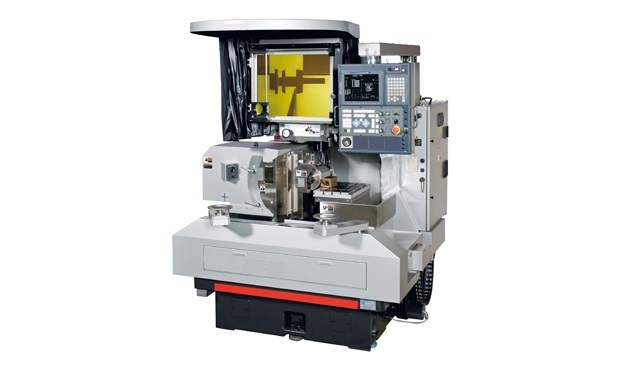

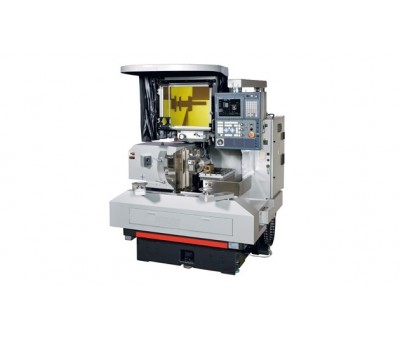

Dédiée à la rectification d'outils en métaux durs, cette machine vous permet de travailler les poinçons à profils complexes utilisés pour les applications de découpage et emboutissage.
Equipée d'un projecteur de grande résolution cette rectifieuse de profils permet un contrôle optique des opérations de rectification. La zone de travail est agrandie sur l'écran et permet de visualiser 1 µm à l‘œil nu. Les détails les plus fins de la pièce sont aussitôt repérables pour réaliser une rectification ultra-précise.
La mise en oeuvre est rapide et l'utilisateur dispose de toutes les possibilités de conduite de la machine : manuelle, conversationnelle ou CNC avec une programmation permettant d'interpoler jusqu‘à 4 axes.
La conception de cette machine vous permettra de rectifier les contours les plus complexes avec une efficacité optimale pour la fabrication de pièces unitaires ou de faibles lots.
Les principaux avantages de cette rectifieuse de profils par contrôle optique sont :
- Projecteur de grande résolution avec loupe pour suivi constant du processus
- Usinage indépendant de plusieurs pièces sur la table
- Polyvalence des tâches : travail en bout, sur le diamètre ou à la verticale
- Refroidissement par huile avec contrôle de température
Caractéristiques
| Table de travail | ||
| Espace de travail L x l | (mm) | 400 x 250 |
| Course longitudinale | (mm) | 300 |
| Course transversale | (mm) | 150 |
| Broche de rectification | ||
| Meule (Ø extérieur x l x Ø intérieur) | (mm) | 80 x 10 x 31,75 |
| Vitesse | Tours/min | 1000 ~ 8000 |
| Puissance du moteur de broche de | (kW) | 1,5 |
| Tête de rectification | ||
| Course de l’oscillation ajustable en | (mm) | 0 ~ 150 |
| Coups par minute | 30 - 400 | |
| Angle axial de dégagement | ±15° | |
| Angle radial de dégagement | -2° à +20° | |
| Course longitudinale (axe X) | (mm) | 200 |
| Course croisée (axes-Y) | (mm) | 150 |
| Plage de pivotement | ± 15° | |
| Dimensions et poids | ||
| Dimensions de la machine (L x l x H) | (mm) | 1760 x 1750 x 2115 |
| Poids net hors accessoires | (kg) | 4500 |
