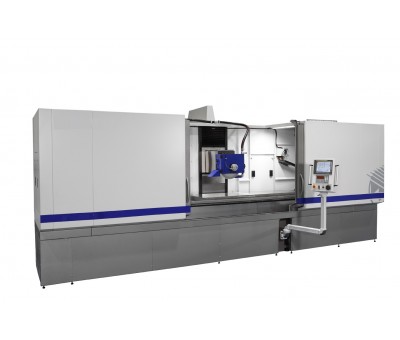

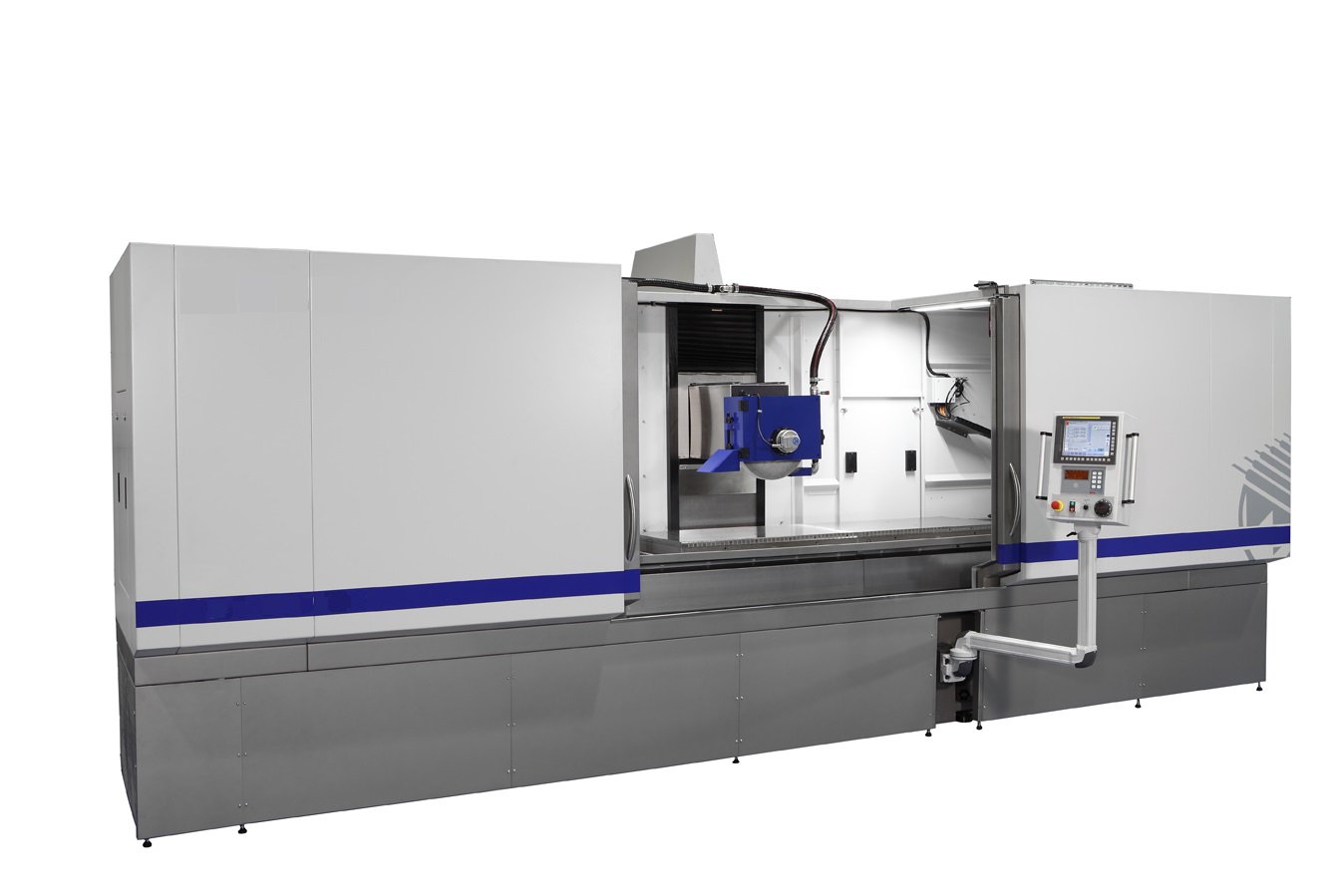

Rectifieuse plane CN grande capacité à meule tangentielle

Ces rectifieuses planes à commande numérique offrent de grandes capacités de rectification, avec des surfaces rectifiables depuis 1.200 x 500 mm jusqu'à 6.000 x 1.000 mm.

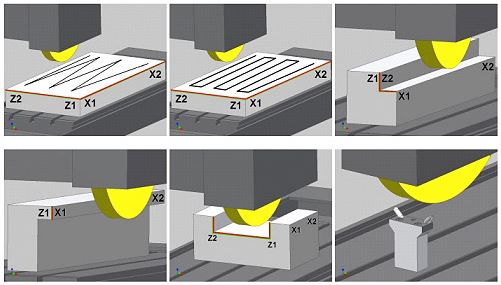

Elles permettent de réaliser des opérations de rectification plane par surfaçage, de meuler un angle ou de rectifier les champs d'une pièce prismatique.

Deux versions de directeurs de commandes sont disponibles:

• la première est plus simple et plus économique, elle mémorise et exécute 1 programme et permet, de série, de tailler différents profils sur la meule et d’usiner des pentes par interpolation des axes.
• la seconde intègre dans sa configuration de base un convertisseur de fréquence, permettant de travailler avec une vitesse de coupe constante, et peut mémoriser et enchaîner jusqu’à 6 opérations différentes. Son logiciel est plus complet : il permet de tailler une dépouille sur les côtés de la meule pour rectifier les faces verticales d’une pièce et inclut un cycle dédié à la rectification de rainures.

Dans les 2 cas, ces machines CN sont l'évolution naturelle des rectifieuses planeuses conventionnelles utilisées pour la fabrication d'outillages et de moules de grandes dimensions.
Les réglages sont rapides et simples grâce à l'intégration de cycles de rectification prédéfinis dans lesquels l'opérateur n'a plus qu'à renseigner les paramètres de coupe, de diamantage et les données dimensionnelles via une interface conversationnelle.

La prise d'origine peut se faire par apprentissage en déplaçant physiquement les axes et en mémorisant les positions d'un geste sur l'écran tactile : il en résulte une mise au point machine et pièce très simple même pour un opérateur peu expérimenté.
La machine à rectifier travaille ensuite avec précision et en autonomie grâce à la CNC car le diamantage de la meule est automatique et son usure est compensée.
