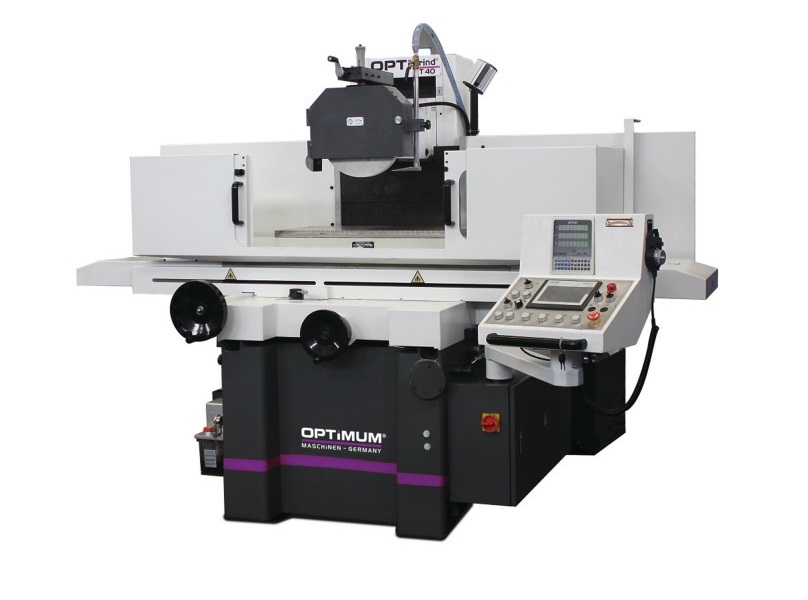

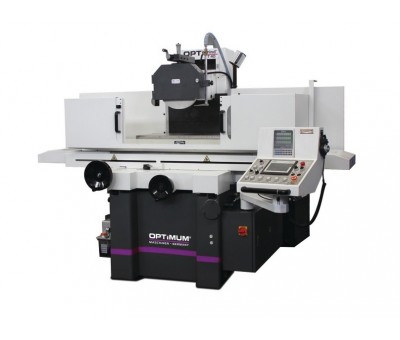

La rectifieuse plane OPTIMUM GT40 dispose de glissières finement grattées qui garantissent une grande précision de tous les mouvements. Sa consommation énergétique est particulièrement réduite pour une machine de sa catégorie grâce au moteur IE3.
- Précision de rectification : 0,005 mm
- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l’usure, permettant des déplacements très précis, uniformes et sans frottements
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique
- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement 100 litres
- Dispositif intégré de rodage de la meule
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision

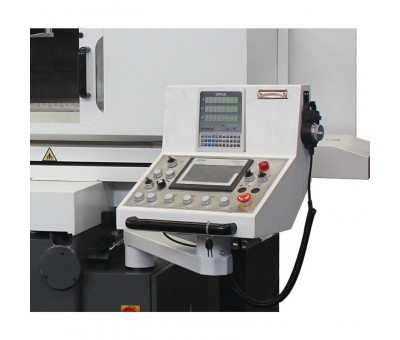

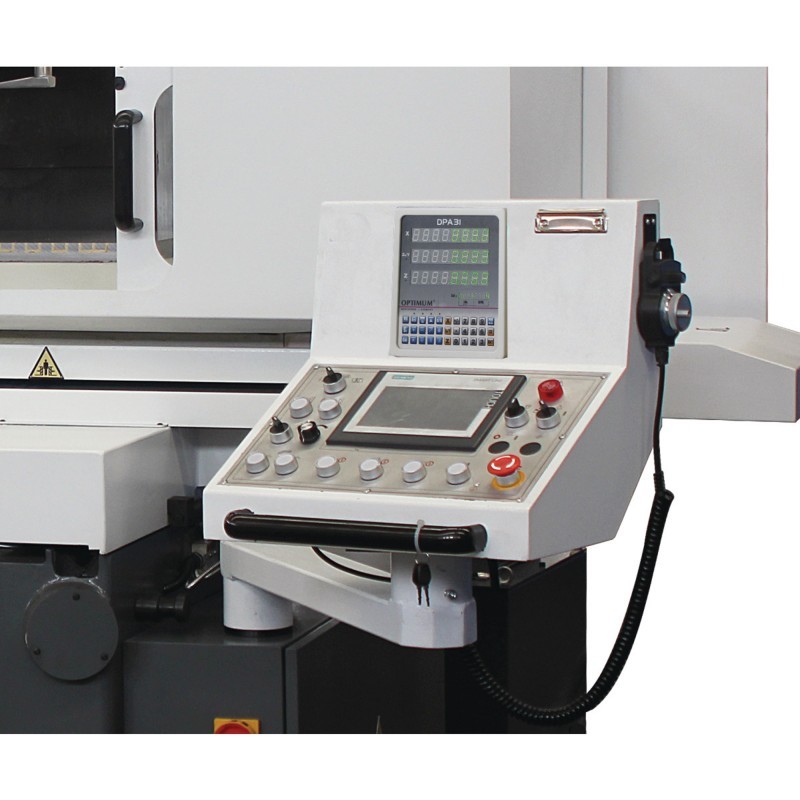

- Écran tactile pour la saisie des données de travail et l‘affichage des informations
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée
- Système électrique de sécurité 24 V en continu
- Volants débrayables de grandes dimensions dans les trois axes
- Electronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
Equipement de série modèle GT 40
- Meule de corindon grain 46 pour tous les aciers courants
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement

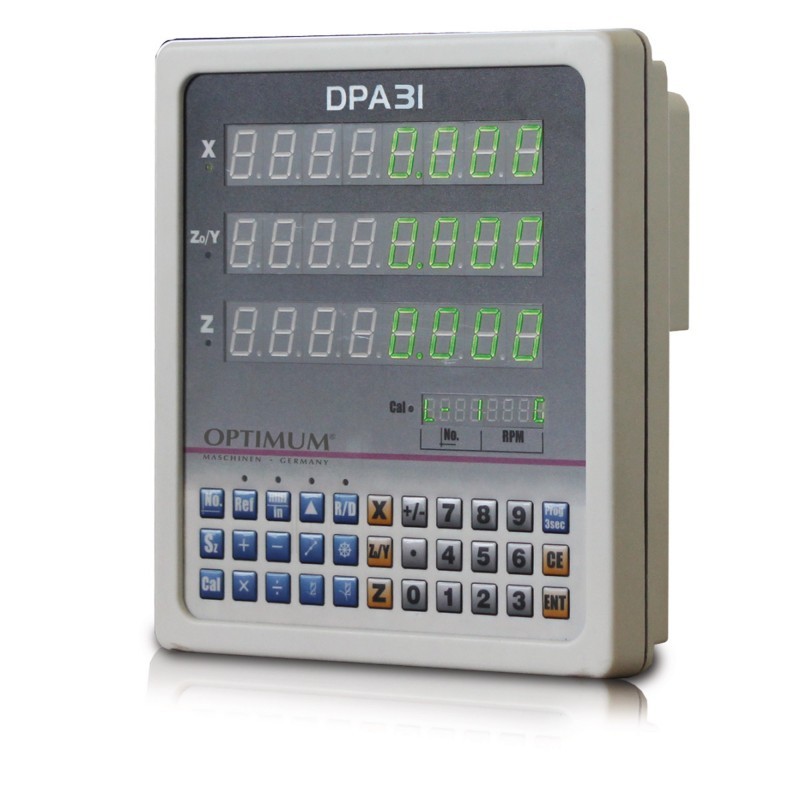

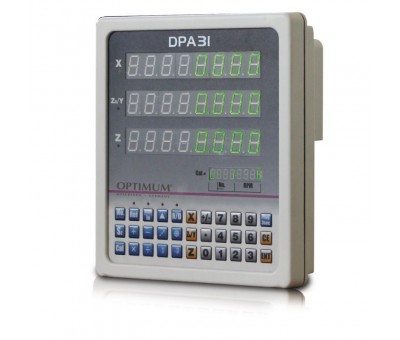

- Afficheur digital DPA 31 avec indicateur de position numérique
- Fonction aimant permanent

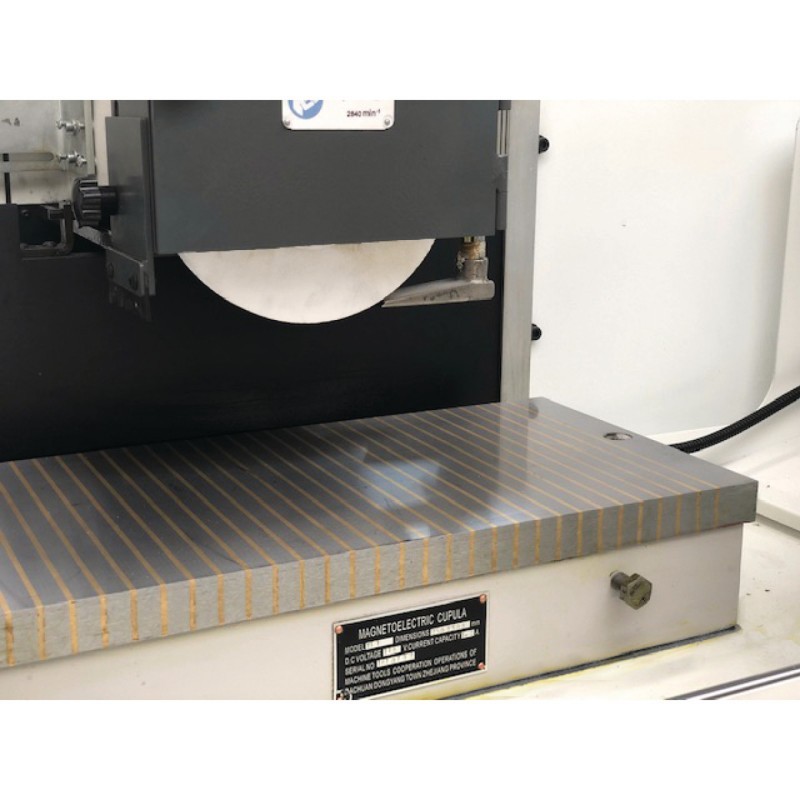

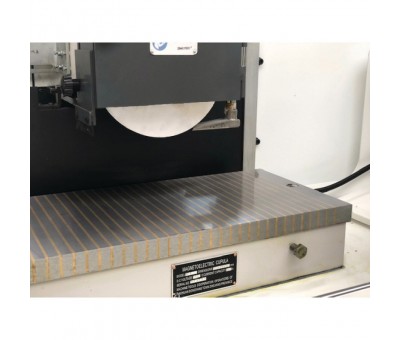

- Plaque de bridage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Carter anti projections
- Patins niveleurs
- Clés de service
Caractéristiques
| Rectifieuse plane | OPTIMUM GT 40 |
| Référence | 3111040 |
| Dimensions utiles de table | 406 x 813 mm |
| Dimensions plateau magnétique | 400 x 800 mm |
| Distance maxi entre axe de broche et table | 580 mm |
| Vitesse d'avance de la table | 5 à 25 m/min. |
| Poids max admissible | 500 kg |
| Vitesse de broche | 1450 T/min |
| Dimensions de la meule | 350 x 40 x 127 mm |
| Alimentation | 400 V/50 Hz |
| Puissance moteur de broche | 4 kW |
| Puissance de la pompe hydraulique | 2.2 kW |
| Course des axes X/Z | 830 mm / 420 mm |
| Dimensions (L x l x h) | 2400 x 2630 x 1900 mm |
