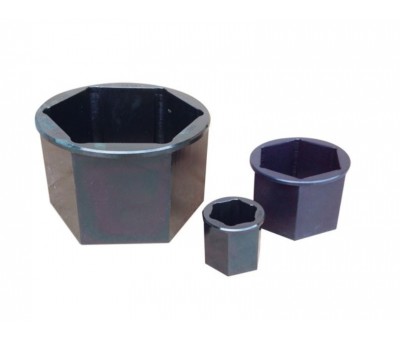

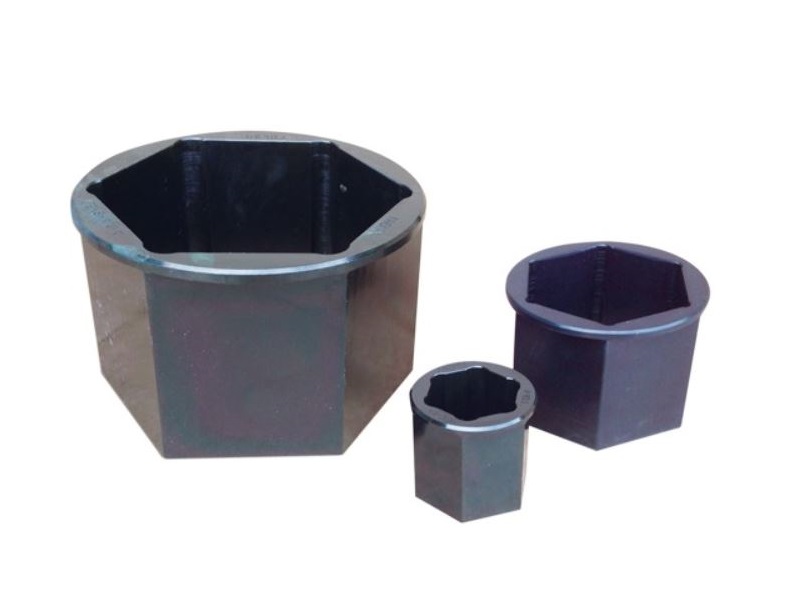

Réducteur pour clé dynamométrique TWLC
Le réducteur pour clé dynamométrique TWLC est un équipement complémentaire pour vos outils de boulonnage SPX Power Team. Il est disponible en standard dans de nombreuses dimensions d'écrous et configurations de clés.
Si toutefois vous ne trouviez pas satisfaction dans ces références, des réducteurs de clef sur mesure sont réalisables : contactez notre service commercial pour prendre en compte vos spécificités.
Caractéristiques
Pour déterminer le bon réducteur à clef dynamométrique, nous vous proposons de :
1. Trouver une cassette correspondant à l’utilisation (taille d’écrou) (voir Accessoires - Cassettes)
2. Choisir l’unité d’entraînement appropriée (voir Clés dynamométriques - TWLC)
3. Ajouter des réducteurs pour des tailles d’écrou supplémentaires
Commander l’unité d’entraînement et la cassette séparément et veiller à choisir une taille identique, par exemple TWLC2 et TWL2-041.
Pour unité d'entrainement TWLC2
| Référence de cassette | Écrou cote s/plats (mm) | Réducteur (mm) | Référence |
| TWL2-032 | 32 | - | - |
| TWL2-036 | 36 | - | - |
| TWL2-041 | 41 | 41-32 | TWR2-041032 |
| 41-36 | TWR2-041036 | ||
| TWL2-046 | 46 | 46-32 | TWR2-046032 |
| 46-36 | TWR2-046036 | ||
| 46-41 | TWR2-046041 | ||
| TWL2-050 | 50 | 50-36 | TWR2-050036 |
| 50-41 | TWR2-050041 | ||
| 50-46 | TWR2-050046 | ||
| TWL2-055 | 55 | 55-41 | TWR2-055041 |
| 55-46 | TWR2-055046 | ||
| 55-50 | TWR2-055050 | ||
| TWL2-060 | 60 | 60-46 | TWR2-060046 |
| 60-50 | TWR2-060060 | ||
| 60-55 | TWR2-060055 |
Pour unité d'entrainement TWLC4
| Référence de cassette | Écrou cote s/plats (mm) | Réducteur (mm) | Référence |
| TWL4-041 | 41 | 41-32 | TWR4-041032 |
| 41-36 | TWR4-041036 | ||
| TWL4-046 | 46 | 46-32 | TWR4-046032 |
| 46-36 | TWR4-046036 | ||
| 46-41 | TWR4-046041 | ||
| TWL4-050 | 50 | 50-36 | TWR4-050036 |
| 50-41 | TWR4-050041 | ||
| 50-46 | TWR4-050046 | ||
| TWL4-055 | 55 | 55-41 | TWR4-055041 |
| 55-46 | TWR4-055046 | ||
| 55-50 | TWR4-055050 | ||
| TWL4-060 | 60 | 60-46 | TWR4-060046 |
| 60-50 | TWR4-060050 | ||
| 60-55 | TWR4-060055 | ||
| TWL4-065 | 65 | 65-50 | TWR4-065050 |
| 65-55 | TWR4-065055 | ||
| 65-60 | TWR4-065060 | ||
| TWL4-070 | 70 | 70-55 | TWR4-070055 |
| 70-60 | TWR4-070060 | ||
| 70-65 | TWR4-070065 | ||
| TWL4-075 | 75 | 75-60 | TWR4-075060 |
| 75-65 | TWR4-075065 | ||
| 75-70 | TWR4-075070 | ||
| TWL4-080 | 80 | 80-65 | TWR4-080065 |
| 80-70 | TWR4-080070 | ||
| 80-75 | TWR4-080075 |
Pour unité d'entrainement TWLC8
| Référence de cassette | Écrou cote s/plats (mm) | Réducteur (mm) | Référence |
| TWL8-060 | 60 | 60-46 | TWR8-060046 |
| 60-50 | TWR8-060050 | ||
| 60-55 | TWR8-060055 | ||
| TWL8-065 | 65 | 65-50 | TWR8-065050 |
| 65-55 | TWR8-065055 | ||
| 65-60 | TWR8-065060 | ||
| TWL8-070 | 70 | 70-55 | TWR8-070055 |
| 70-60 | TWR8-070060 | ||
| 70-65 | TWR8-070065 | ||
| TWL8-075 | 75 | 75-60 | TWR8-075060 |
| 75-65 | TWR8-075065 | ||
| 75-70 | TWR8-075070 | ||
| TWL8-080 | 80 | 80-65 | TWR8-080065 |
| 80-70 | TWR8-080070 | ||
| 80-75 | TWR8-080075 | ||
| TWL8-085 | 85 | 85-70 | TWR8-085070 |
| 85-65 | TWR8-085065 | ||
| 85-80 | TWR8-085080 | ||
| TWL8-090 | 90 | 90-75 | TWR8-090075 |
| 90-80 | TWR8-090080 | ||
| 90-85 | TWR8-090085 | ||
| TWL8-095 | 95 | 95-80 | TWR8-095080 |
| 95-85 | TWR8-095085 | ||
| 95-90 | TWR8-095090 | ||
| TWL8-100 | 100 | 100-85 | TWR8-100085 |
| 100-90 | TWR8-100090 | ||
| 100-95 | TWR8-100095 |
Pour unité d'entrainement TWLC15
| Référence de cassette | Écrou cote s/plats (mm) | Réducteur (mm) | Référence |
| TWL15-070 | 70 | 70-55 | TWR15-070055 |
| 70-60 | TWR15-070060 | ||
| 70-65 | TWR15-070065 | ||
| TWL15-075 | 75 | 75-60 | TWR15-075060 |
| 75-65 | TWR15-075065 | ||
| 75-70 | TWR15-075070 | ||
| TWL15-080 | 80 | 80-65 | TWR15-080065 |
| 80-70 | TWR15-080070 | ||
| 80-75 | TWR15-080075 | ||
| TWL15-085 | 85 | 85-70 | TWR15-085070 |
| 85-65 | TWR15-085065 | ||
| 85-80 | TWR15-085080 | ||
| TWL15-090 | 90 | 90-75 | TWR15-090075 |
| 90-80 | TWR15-090080 | ||
| 90-85 | TWR15-090085 | ||
| TWL15-095 | 95 | 95-80 | TWR15-095080 |
| 95-85 | TWR15-095085 | ||
| 95-90 | TWR15-095090 | ||
| TWL15-100 | 100 | 100-85 | TWR15-100085 |
| 100-90 | TWR15-100090 | ||
| 100-95 | TWR15-100095 | ||
| TWL15-105 | 105 | 105-90 | TWR15-105090 |
| 105-95 | TWR15-105095 | ||
| 105-100 | TWR15-105100 | ||
| TWL15-425 | - | - | TWR15-425350 |
| - | TWR15-425375 | ||
| - | TWR15-425388 | ||
| TWL15-110 | 110 | 110-95 | TWR15-110095 |
| 110-100 | TWR15-110100 | ||
| 110-105 | TWR15-110105 | ||
| TWL15-115 | 115 | 115-100 | TWR15-115100 |
| 115-105 | TWR15-115105 | ||
| 115-110 | TWR15-115110 | ||
| TWL15-463 | - | - | TWR15-463375 |
| - | TWR15-463388 | ||
| - | TWR15-463425 |
Pour unité d'entrainement TWLC30
| Référence de cassette | Écrou cote s/plats (mm) | Réducteur (mm) | Référence |
| TWL30-080 | 80 | 80-65 | TWR30-080065 |
| 80-70 | TWR30-080070 | ||
| 80-75 | TWR30-080075 | ||
| TWL30-085 | 85 | 85-70 | TWR30-085070 |
| 85-65 | TWR30-085065 | ||
| 85-80 | TWR30-085080 | ||
| TWL30-090 | 90 | 90-75 | TWR30-090075 |
| 90-80 | TWR30-090080 | ||
| 90-85 | TWR30-090085 | ||
| TWL30-095 | 95 | 95-80 | TWR30-095080 |
| 95-85 | TWR30-095085 | ||
| 95-90 | TWR30-095090 | ||
| TWL30-100 | 100 | 100-85 | TWR30-100085 |
| 100-90 | TWR30-100090 | ||
| 100-95 | TWR30-100095 | ||
| TWL30-105 | 105 | 105-90 | TWR30-105090 |
| 105-95 | TWR30-105095 | ||
| 105-100 | TWR30-105100 | ||
| TWL30-425 | - | - | TWR30-425350 |
| - | TWR30-425375 | ||
| - | TWR30-425388 | ||
| TWL30-110 | 110 | 110-95 | TWR30-110095 |
| 110-100 | TWR30-110100 | ||
| 110-105 | TWR30-110105 | ||
| TWL30-115 | 115 | 115-100 | TWR30-115100 |
| 115-105 | TWR30-115105 | ||
| 115-110 | TWR30-115110 | ||
| TWL30-463 | - | - | TWR30-463375 |
| - | TWR30-463388 | ||
| - | TWR30-463425 | ||
| TWL30-120 | 120 | 120-105 | TWR30-120105 |
| 120-110 | TWR30-120110 | ||
| 120-115 | TWR30-120115 | ||
| TWL30-500 | - | - | TWR30-500388 |
| - | TWR30-500425 | ||
| - | TWR30-500463 | ||
| TWL30-130 | 130 | 130-110 | TWR30-130110 |
| 130-115 | TWR30-130115 | ||
| 130-120 | TWR30-130120 | ||
| TWL30-135 | 135 | 135-115 | TWR30-135115 |
| 135-120 | TWR30-135120 | ||
| 135-125 | TWR30-135125 | ||
| TWL30-145 | 145 | SUR DEMANDE | |
| TWL30-150 | 150 | SUR DEMANDE | |
| TWL30-155 | 155 | SUR DEMANDE |
