Système d'assistance à l'équilibrage de meules de rectification dynamique et portable
Ce système électronique portable pour équilibrer les outils de rectification est une exclusivité GTECH désormais disponible sur le marché français. Il vous assiste dans l'équilibrage de meules de rectification, et vous fait ainsi gagner en temps et en précision / qualité de production.

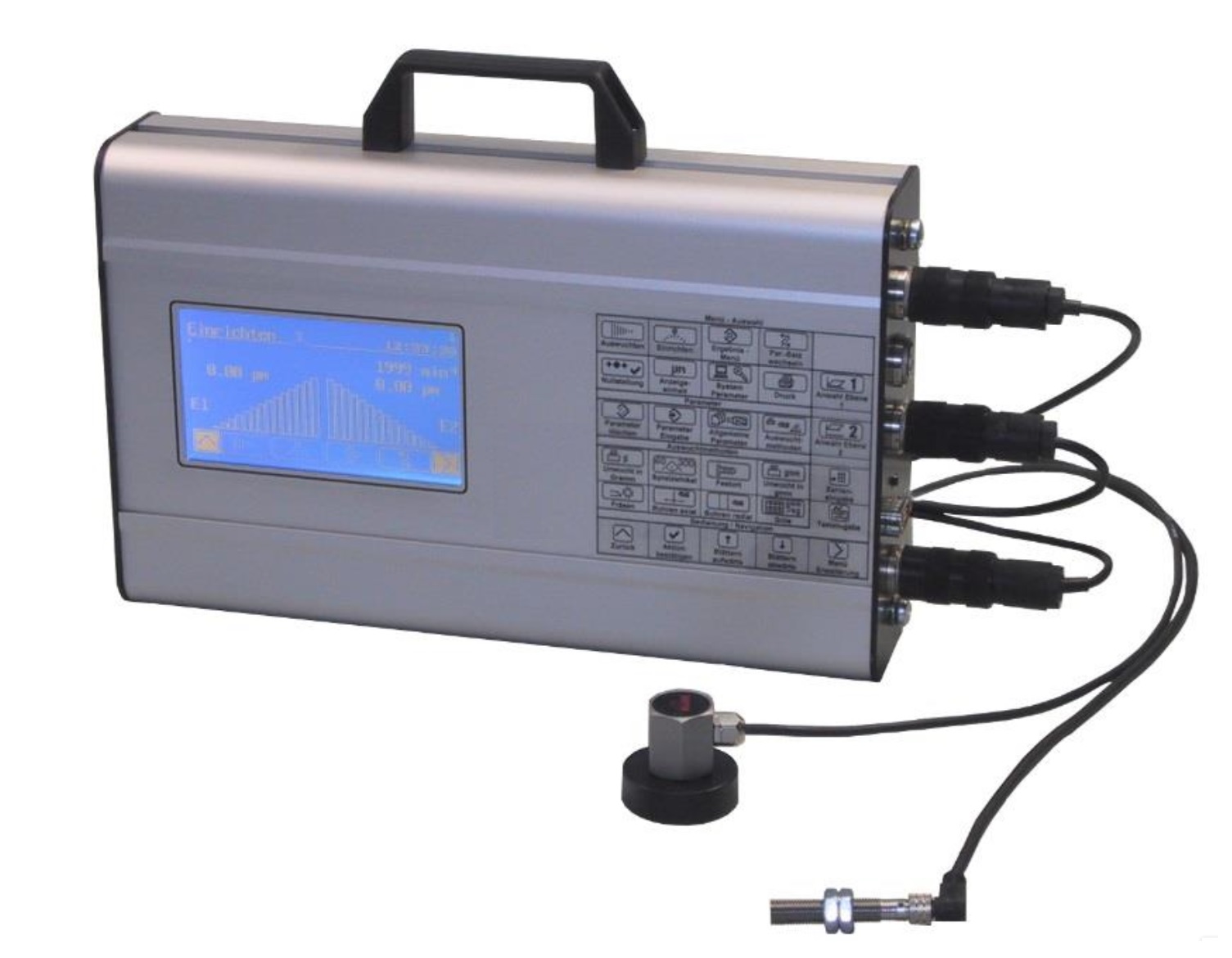

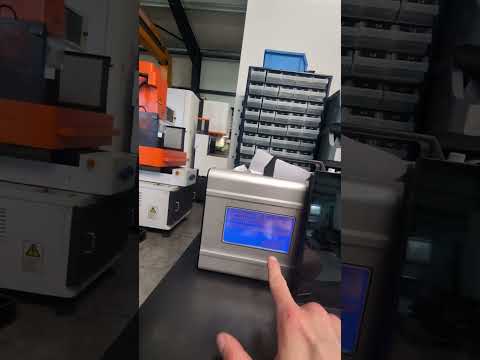

Composé
d’une unité contrôle électronique transportable et de capteurs simples à positionner, il est utilisable pour n'importe quel nombre de
machines.
Chaque machine doit être équipée d’un
capteur de vibration et d’un capteur de vitesse. Un anneau doté de masselottes
d'équilibrage doit équiper chaque flasque porte-meule.
L’utilisation est ensuite très simple :
après l'installation, il suffit de suivre les instructions du contrôleur pour
placer les masselottes d'équilibrage sur les positions affichées à l'écran.
La mise en œuvre est très rapide : votre
meule est équilibrée en seulement 1 minute !
Caractéristiques
Livré complet avec :

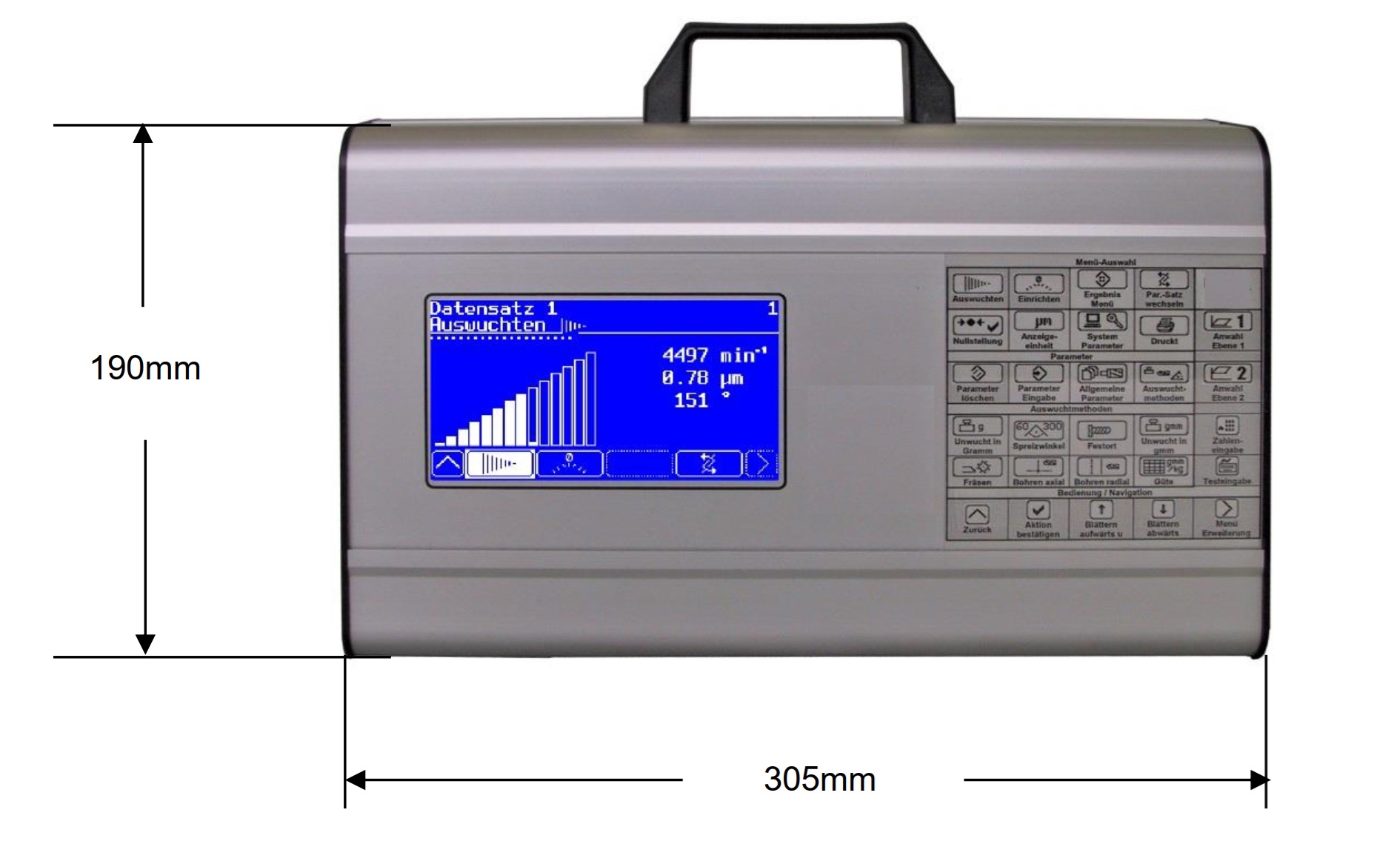

- Commande via écran graphique tactile,
- équilibrage sur 1 plan, méthodes d'équilibrage suivant angle divisé,
- 500 jeux de données mémorisables,
- manuel d'utilisation ;

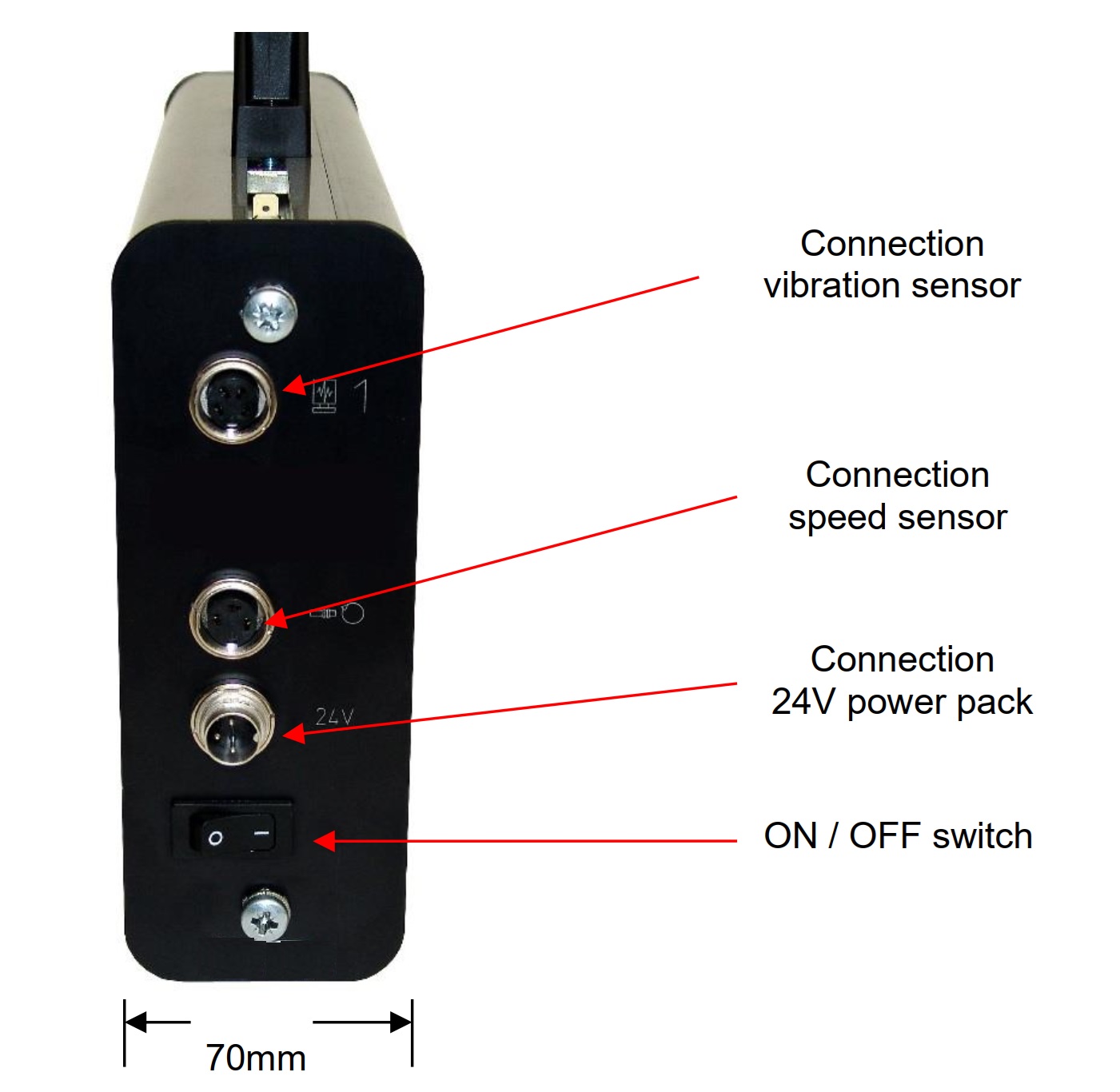

- Capteur de vibration, Ø 25 mm, 4 voies, câble de 3 m, sortie de câble radiale, avec aimant ;
- Capteur de vitesse magnétique, 3 voies, câble de 5 m ;
- Transformateur pour alimentation 230 V / 24 V,
- Mallette de transport.
Mot du fournisseur

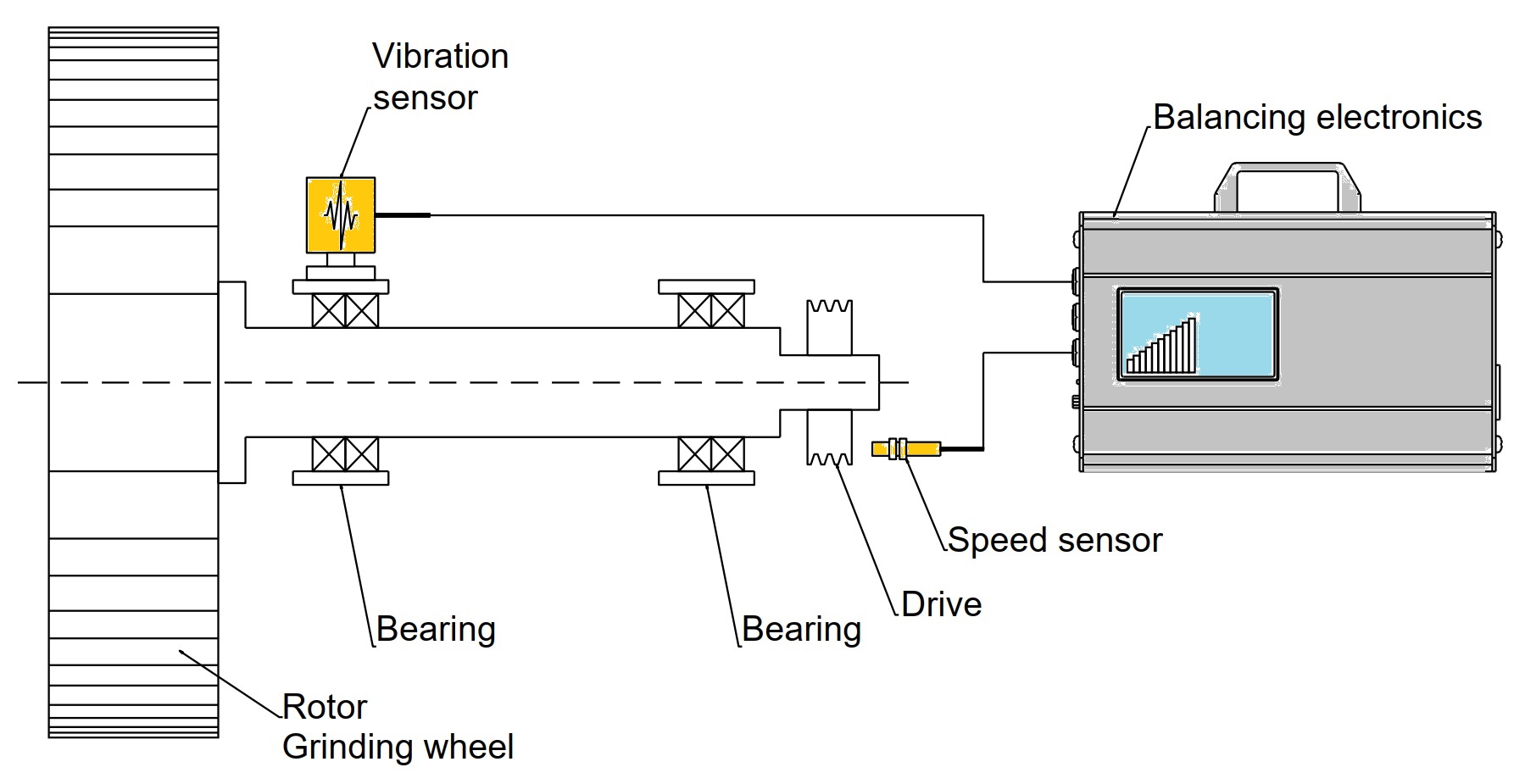

Ce système d'aide à l'équilibrage de meules de rectification propose un fonctionnement très simple :
- Un capteur de vitesse détecte le régime réel de vitesse de la broche.
- Le capteur de vibrations détecte le balourd.
- A partir de cet état réel, l'électronique de mesure calcule les nouvelles positions angulaires des segments d'équilibrage.
- En lançant le cycle d’équilibrage, la proposition de correction sur la saisie des nouveaux angles pour les segments d'équilibrage apparaît à l'écran.
- Suivez la procédure d’étalonnage lors de
la première utilisation (environ 5 minutes).

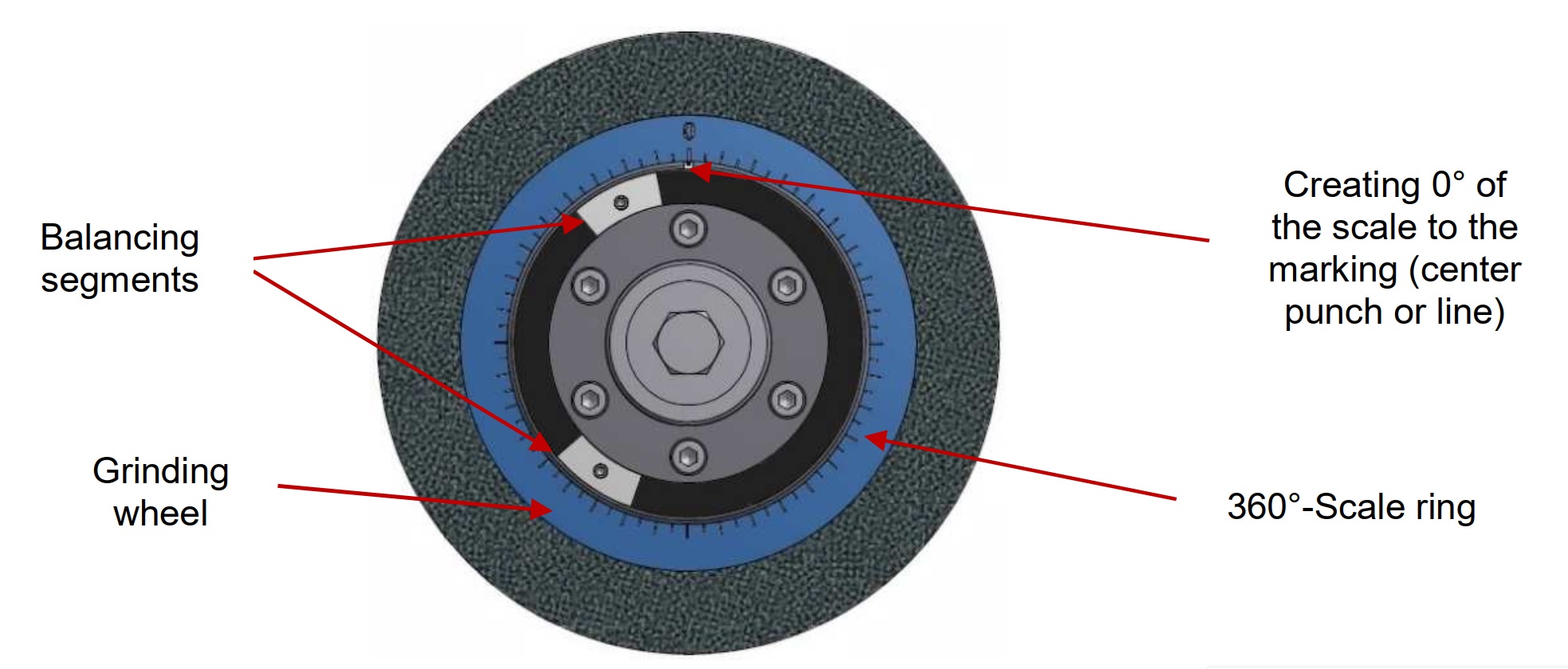

Placez les deux masselottes à la position définie à l'aide du disque gradué à 360° et fixez-les.
- Saisissez les valeurs des positions et validez-les : ces valeurs définies sont automatiquement enregistrées en tant qu'angle réel.
- Démarrez la rotation de meule et visualisez le résultat et la correction proposée.
- Stoppez la meule et déplacez la masselotte suivant les instructions affichées puis relancer la rotation de meule.
- Le résultat est très bon si la mesure de vibration est proche de 0,1 µm. (Il s’agit d’une valeur moyenne qui peut différer d’un type de machine à un autre,
- Pour obtenir le meilleur résultat, Il est recommandé de répéter l’équilibrage via le bouton dédié après dressage de la meule.
- Cette répétition n'est possible que si la position des deux capteurs (capteur de vibration et de vitesse) n'a pas été changée entre diamantage et équilibrage (voir chapitre pour installation permanente).
