igus® SARL

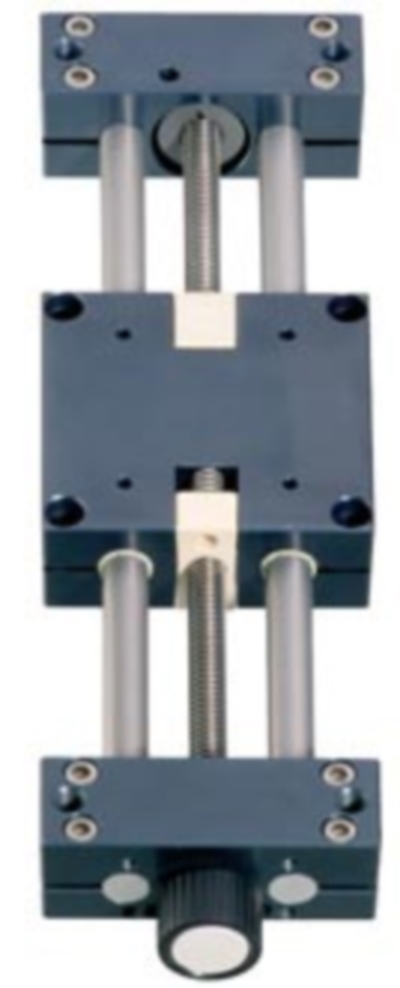

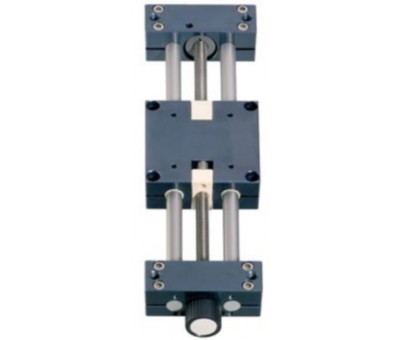

Table Linéaire DryLin® SHT-PL "Preload"
- Ecrou pour vis trapézoïdale précontraint, précontrainte : 50 N
- Jeu radial réglable manuellement et en continu
- La sortie de vis permet une utilisation avec une molette ou un moteur
- Totalement exempte de lubrifiants
- Faible poids grâce à la combinaison aluminium et plastique
- Résistance aux températures allant jusqu'à +80 °C
Table Linéaire DryLin®
Commande d'un système complet :
Configuration rapide et simple
- Choix de la taille
- Définition de la longueur de la course en mm
- Choix des accessoires
Caractéristiques
| Références | Course max. |
Poids (Kg) |
Poids sup. par 100 mm (Kg) |
Charge statique maxi |
PU €. HT pour course de base de 100 mm |
|
| axiale [N] | radiale [N] | |||||
| SHT-12-AWM-PL | 750 | 1,1 | 0,1 | 700 | 2800 | 203,50 €. |
| SHT-20-AWM-PL | 1000 | 3,2 | 0,3 | 1600 | 6400 | 274,20 €. |
| SHT-30-AWM-PL | 1250 | 8,6 | 0,6 | 2500 | 10000 | 502,80 €. |
| SHT-12-EWM-PL | 750 | 1,3 | 0,2 | 700 | 2800 | 240,98 €. |
| SHT-20-EWM-PL | 1000 | 3,9 | 0,6 | 1600 | 6400 | 349,86 €. |
| SHT-30-EWM-PL | 1250 | 10,9 | 1,4 | 2500 | 10000 | 666,85 €. |
| SHT-12-SWM-PL | 750 | 1,3 | 0,2 | 700 | 2800 | Sur demande |
| SHT-20-SWM-PL | 1000 | 3,9 | 0,6 | 1600 | 6400 | Sur demande |
| SHT-30-SWM-PL | 1250 | 10,9 | 1,4 | 2500 | 10000 | Sur demande |
