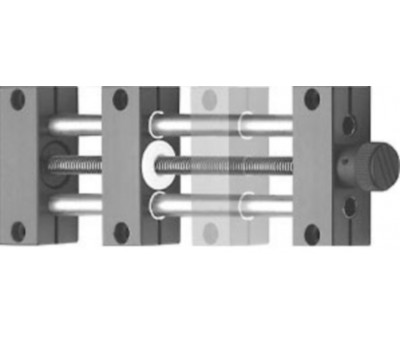

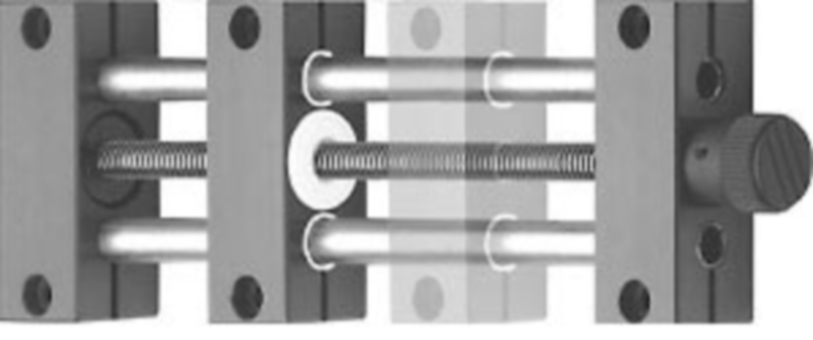

Table Linéaire DryLin® SHTC - flexible

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 04 04
  • Grande flexibilité
  • Idéale pour les applications à 2 chariots
  • Fonctionnement à sec sans entretien
  • Existe en 3 dimensions
  • Jeu réglable

Table Linéaire DryLin®

Commande d'un système complet :

Configuration rapide et simple

  1. Choix de la taille
  2. Définition de la longueur de la course en mm
  3. Choix des accessoires

Caractéristiques

Références Course
max.
Poids
(Kg)
Sup. de poids
par 100 mm (Kg)
Force statique
admissible maxi
PU €. HT pour course
de base de 100 mm
        axiale [N] radiale [N]
 SHTC-12-AWM (1) 750 0,7 0,01 700 2800 126,00 €.
 SHTC-20-AWM 1000 1,9 0,03 1600 6400 180,00 €.
 SHTC-30-AWM 1250 4,6 0,06 2500 10000 288,00 €.
 SHTC-40-AWM 1500 11 0,9 4000 16000 Sur demande
 SHTC-40-SWM 1500 16 2,4 4000 16000 Sur demande
 SHTC-50-AWM 1500 17 1,2 6250 25000 Sur demande
 SHTC-50-SWM 1500 26,3 3,5 6250 25000 Sur demande
 SHTC-12-SWM (1) 750 0,8 0,02 700 2800 127,26 €.
 SHTC-20-SWM 1000 2,3 0,06 1600 6400 182,10 €.
 SHTC-30-SWM 1250 5,8 0,14 2500 10000 290,94 €.
 SHTC-12-EWM (1) 750 0,8 0,02 700 2800 163,48 €.
 SHTC-20-EWM 1000 2,3 0,06 1600 6400 255,66 €.
 SHTC-30-EWM 1250 5,8 0,14 2500 10000 452,05 €.

(1) : Extrémité de broche en sortie
