CORAL
Unité de filtration modulaire Clean

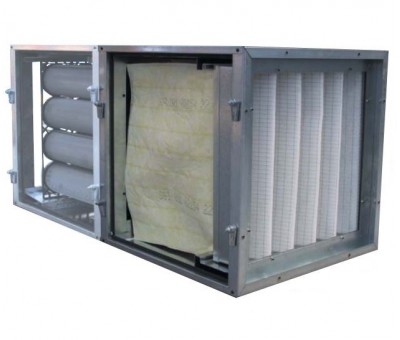

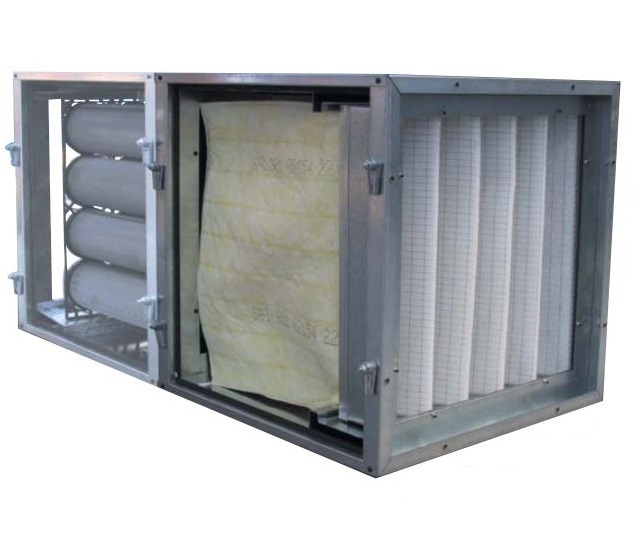

L'unité de filtration CLEAN procède avec 2 niveaux de filtration. Bénéficiant d'une conception modulaire, elle peut être agrandie sans modifier l'ensemble.
Le filtre modulaire CLEAN est réalisé avec une structure métallique en tôle galva de grosse épaisseur et de haute qualité. Il est équipé de porte d'accès avec poignée et manilles de prise.
Caractéristiques générales :
- Support au mur, réalisé en tôle galva de grosse épaisseur ou profilés d'acier peint.
- Raccord d'entrée au filtre, réalisé en tôle galva, dimensionné selon les caractéristiques de l'installation.
- Raccord de sortie du filtre, réalisé en tôle galva, dimensionné selon les caractéristiques de l'installation.
Caractéristiques

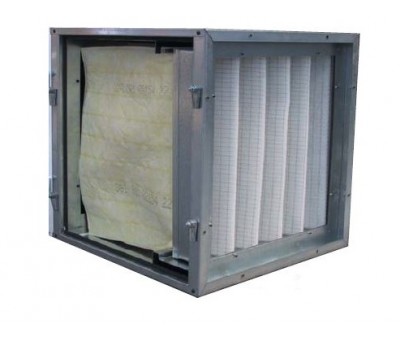

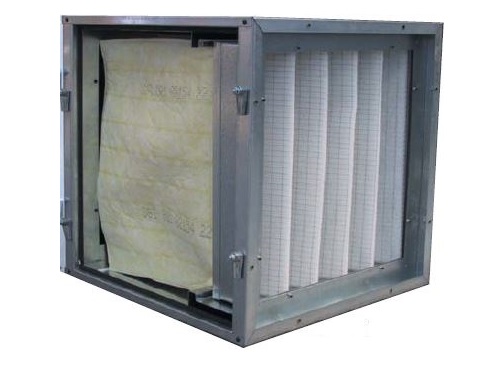

Le filtre CLEAN possède deux étages de filtration :
Le premier filtre, qui remplit une fonction de pré filtrage est un filtre replié apte à fournir une plus ample surface de filtrage tout en réduisant l’encombrement. Le filtre se compose d’un châssis en lanières zinguée et de réseaux de protection zingués et soudés électriquement.A l’intérieur de cette structure, se trouve un support filtrant en fibres de polyester traitées avec des résines synthétiques.
| Type de fibres | synthétique |
| Degré de séparation maxi | 87,50% |
| Débit conseillé | 5 400 m³/h/m |
| Vitesse conseillée | 1,5 m / s |
| Perte de charge initiale | 35 Pa |
| Perte de charge finale | 120 Pa |
| Régénérable | normal |
| Température maxi | 100 ° C |
| Résistance à la flamme | classe F 1 |
| Classification | Eurovent 4 / 5 EU 3 |
Le second filtre qui compose le CLEAN est un filtre à poches à haute efficacité avec une grande surface de filtrage, construit avec un support en fibres et micro fibres de verre. Ce type de filtre permet une faible vitesse du flux d’air à travers le filtre, tout en assurant une perte de charge minimum, une grande efficacité de filtration et une longue durée de vie des filtres.
| Efficacité | 95% |
| Perte de charge initiale | 140 Pa |
| Perte de charge finale | 300 Pa |
| Régénérable | Non |
| Température maxi | 90 ° C |
| Résistance à la flamme | classe 2 ( UL ) |
| Classification | EU 9 |
| U.R | 90% |
