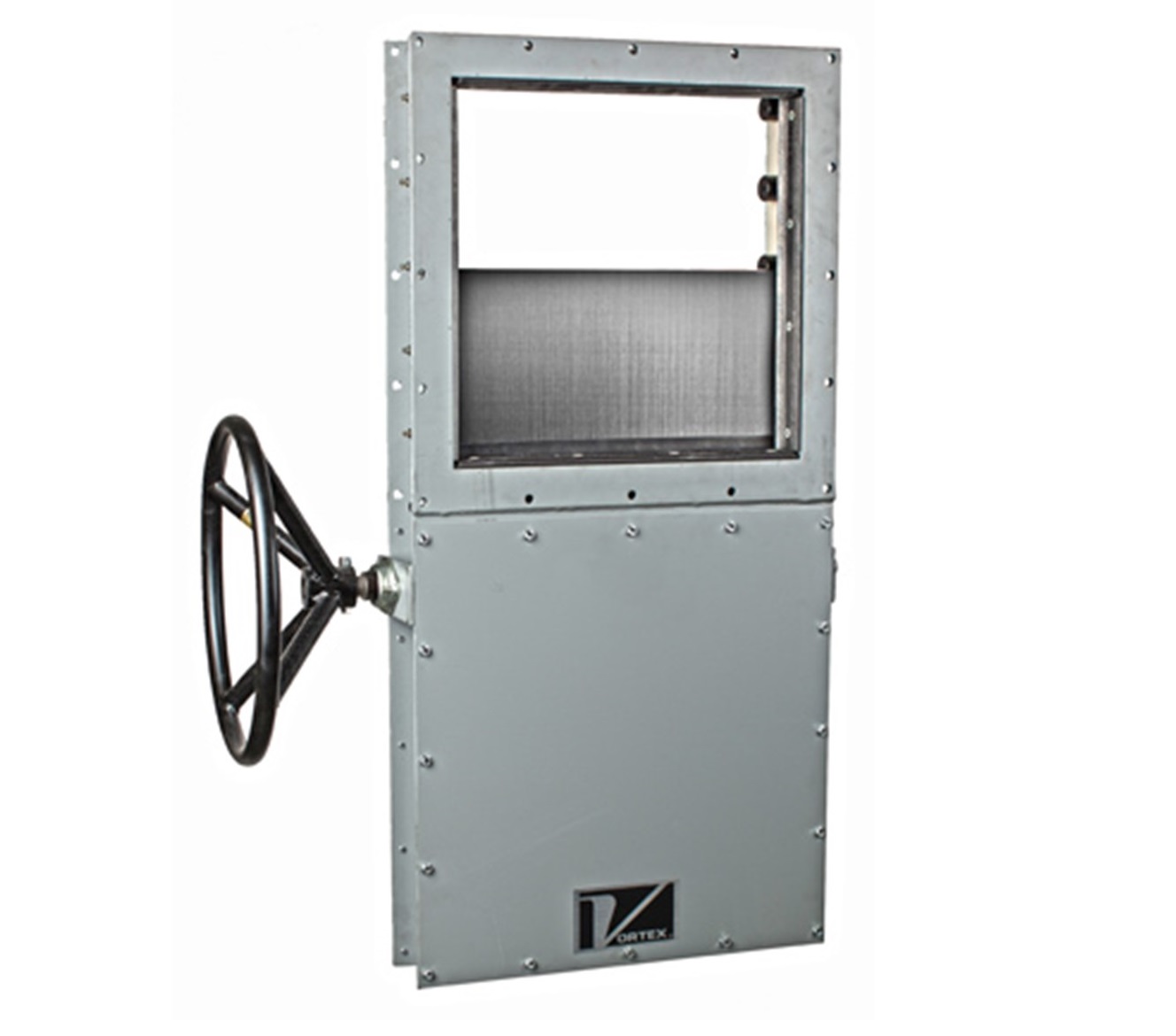

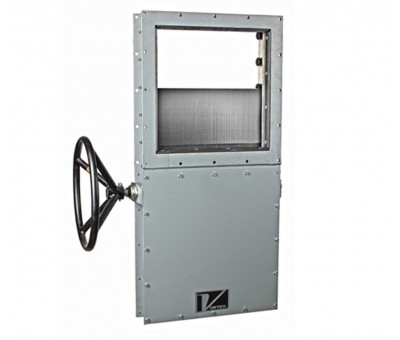

Vanne à glissière atex pour grains gravier sable charbon - Aggregate
Cette vanne à glissière a été conçue pour répondre aux applications exigeantes de circulation de matériaux tels que le sable, gravier, grains entiers ou encore charbon.
La conception étroite, le choix des actionneurs et les dimensions rectangulaires personnalisées rendent cette vanne à glissière adaptée à la plupart des applications existantes. Des brides d’entrée et de sortie et des bacs de retour de la poussière sont proposés en option.
Par rapport aux vannes basiques qui font glisser du métal sur du métal, cette vanne guillotine dispose d’une chemise de vanne en nylon et un guide de lame qui éliminent les problèmes de grippage.
Les joints en caoutchouc renforcés et résilients provoquent l’arrêt positif de la matière et le contrôle de la poussière externe.
Pour une durée de vie prolongée et une maintenance facilitée, la vanne Aggregate intègre des graisseurs accessibles depuis l’extérieur.
Ces sas à glissière sont utilisés dans l’agriculture et l’agroalimentaire, les produits chimiques, les minéraux, produits pétrochimiques, plastiques, textiles.
Matériel certifié pour la zone ATEX 0/20 interne et 1/21 externe
Caractéristiques
| Type | Vanne guillotine à glissière Aggregate |
| Options de taille/perçage | 6 po à 24 po carré ou rectangulaire avec des options de transitions rondes |
| Matières | Agrégats, granulés, charbon, minéraux |
| Options de connexion | ANSI 150LB, DIN/PN10/PN40, JIS/10K, brides sur mesure carrées ou rectangulaires |
| Température de la matière | 180 °F (82 °C) pour les vannes standard avec des modifications permettant d’aller jusqu’à 550 °F (287 °C) |
| Pression/vide | 0°psig, écoulement par gravité seulement |
| Options de construction de la vanne | Acier inoxydable 304, acier carbone ou acier carbone anti-abrasion |
| Options de matériel de contact | Acier inoxydable 304 ou acier carbone |
| Matériel joint/siège | Bronze siliceux, caoutchouc de chute, ou anneaux en caoutchouc |
| Transmission/déclenchement | Vérin pneumatique double effet et vanne de contrôle de l’air actionnée par solénoïde, actionneur électrique, hydraulique ou volant manuel ou à chaîne |
| Confirmation de la position | Commutateurs à lames, de proximité ou de limite mécanique |
| Conformité et approbations | CE, ATEX |
