VAP INDUSTRIE

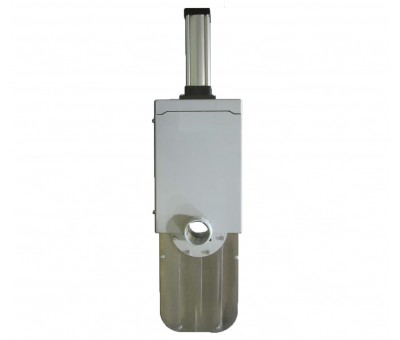

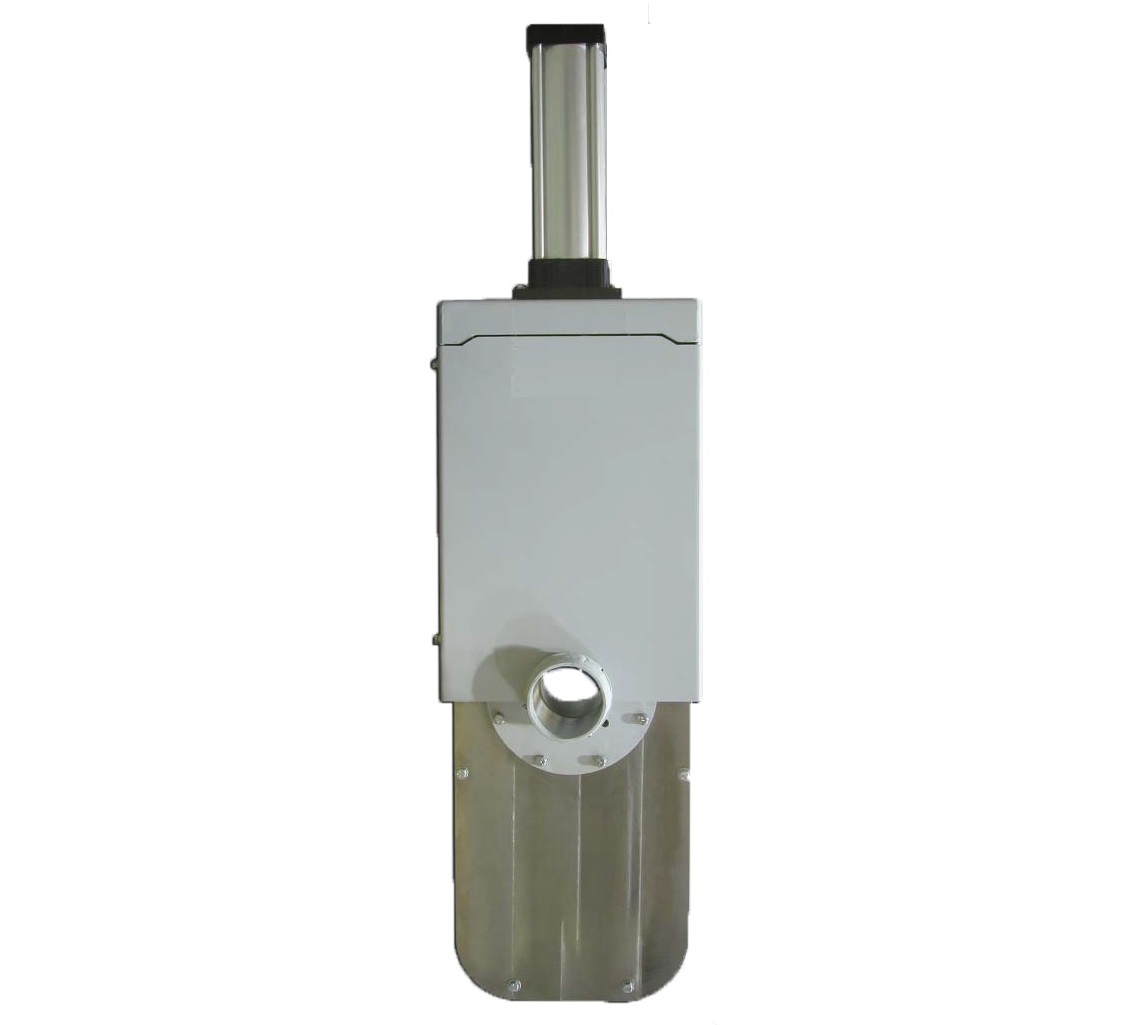

Vanne guillotine à joint gonflable DN 50 à 250
La vanne guillotine à joint gonflable est conçue pour toutes les utilisations où une étanchéité parfaite d’un flux pressurisé est exigée, notamment à température élevée et avec des produits non-abrasifs. Elle est utilisée pour des poudres et granulés, sous silos, trémies, batch et convoyeurs à vis.
Cette vanne est conçue pour l’étanchéité entre brides PN10 ou ANSI 150lb. L’étanchéité est assurée par un joint gonflable activé par une électrovanne 3/2 qui agit sur la lame en position fermée.
La commande manuelle de la vanne est représentée par un vérin pneumatique.
Ces vannes à joint gonflable sont conçues et fabriquées en collaboration avec les Directives Communautaires 89/392/EEC.

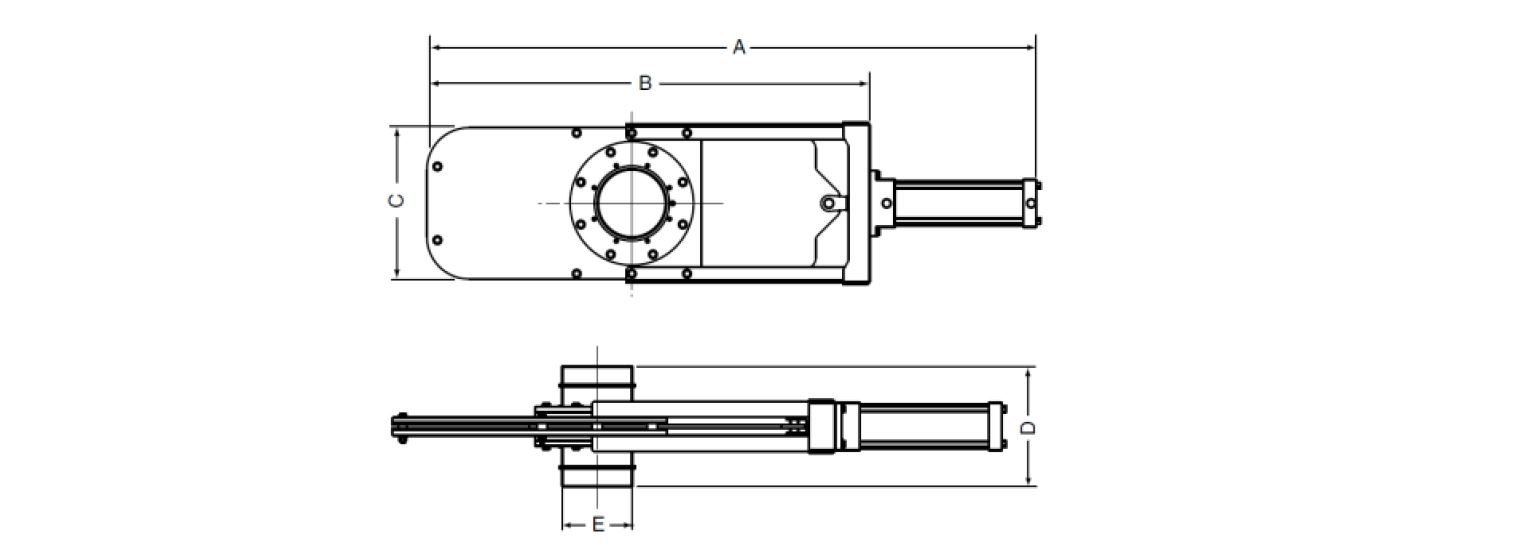

Caractéristiques
| DN mm | DN inch | A mm | B mm | C mm | D mm | E mm |
| 50 | 2" | 50.50 | 34.50 | 12.38 | 11.38 | 2.38 |
| 80 | 3" | 50.50 | 34.50 | 12.38 | 11.38 | 3.50 |
| 100 | 4" | 58.00 | 42.13 | 14.38 | 11.38 | 4.50 |
| 125 | 5" | 58.00 | 42.13 | 14.38 | 11.38 | 5.56 |
| 150 | 6" | 58.00 | 42.13 | 14.38 | 11.38 | 6.63 |
| 200 | 8" | 70.00 | 52.50 | 18.50 | 15.00 | 8.62 |
| 250 | 10" | 76.00 | 58.50 | 18.50 | 15.00 | 10.75 |
