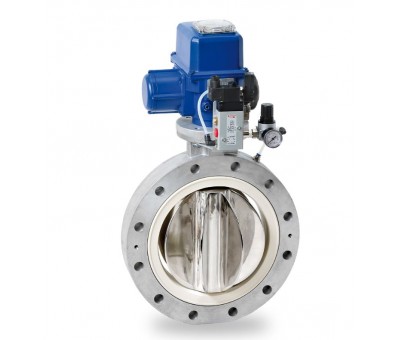

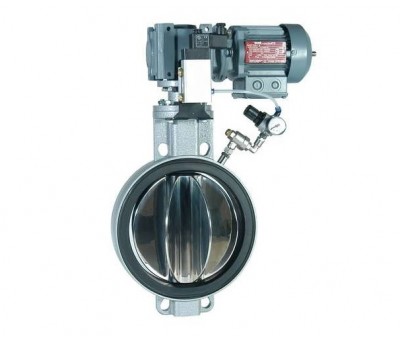

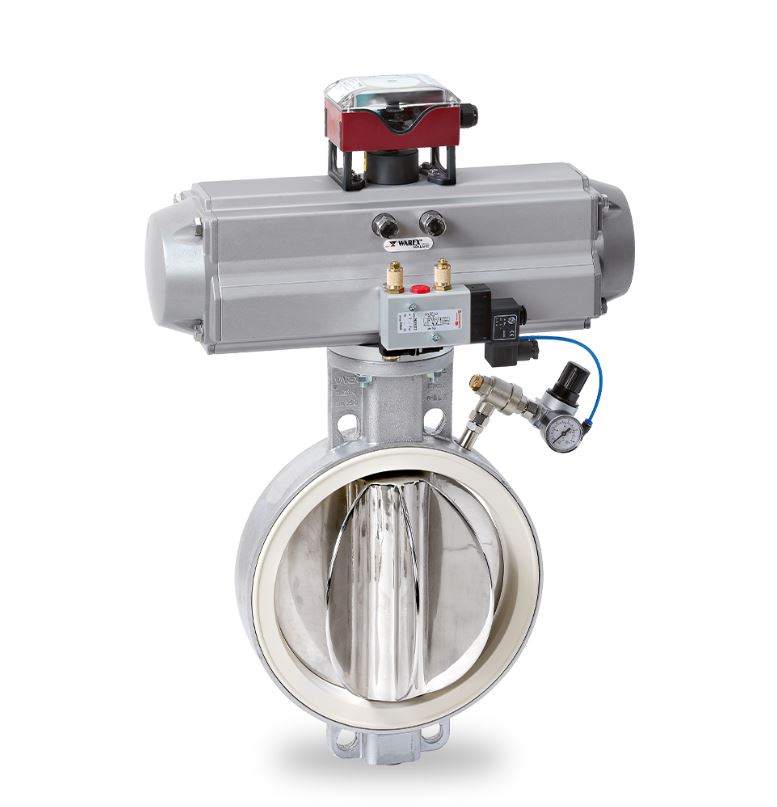

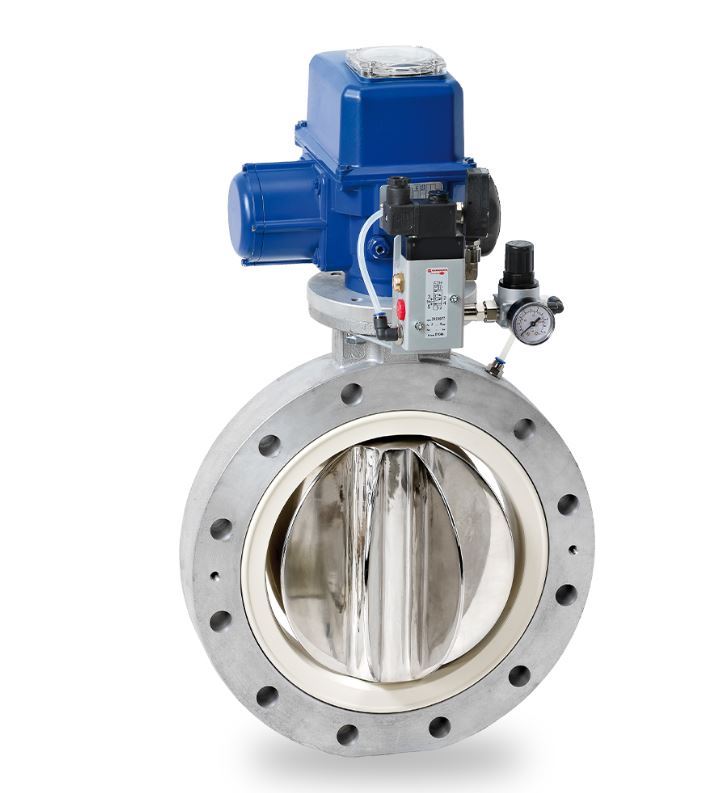

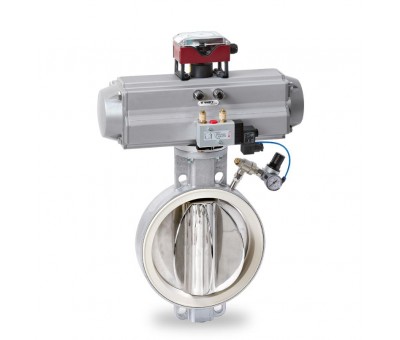

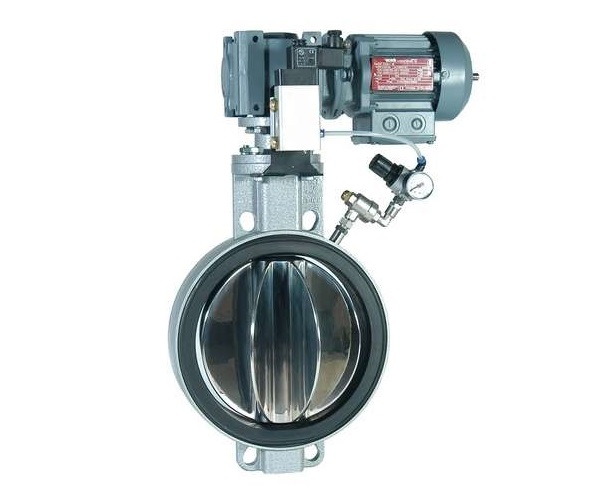

Vanne rotative à papillon doseur - joint gonflable DN 100 à 400
Construite sur une base de robinet à papillon, cette vanne rotative est dotée d’un clapet spécial qui sert à la fois au dosage et à l‘obturation. L’exécution APS® (Air Pressure Sealing) signifie qu‘en position "fermée", l‘élément d‘étanchéité est plaqué autour du papillon doseur avec de l‘air comprimé.
Du fait de la pression constante exercée sur l‘élément d‘étanchéité, la vanne rotative demeure étanche à la pression même si le papillon présente de légères traces d‘usure ; une propriété utile pour les produits abrasifs.
En fonction de la matière de fabrication de l‘élément d‘étanchéité, une vanne doseuse peut être utilisée dans une plage de température de -40°C à +200°C.
Pour la commande du joint pneumatique, VAP Industrie propose différentes solutions, parmi lesquelles, le cas échéant, l‘air comprimé peut être évacué avec le soutien du vide ou encore l‘utilisation d‘azote pour le gonflage du joint.
Caractéristiques
- Diamètres nominaux : DN 100 - DN 400
- Plage de températures : - 40°C à +200°C *
- Différence de pression : Jusqu‘à 6 bar *
- Manchette d‘étanchéité : Remplaçable ou fixe vulcanisée
- Actionneur : Pneumatique, motoréducteur, (Extrémité d‘axe et embase étudiés pour recevoir les entraînements les plus divers, raccordement suivant DIN/ISO 5211)
- Corps : Silumin, acier, acier inox
- Papillon : Acier, inox GGG, PVDF, av. revêtement, meulé et poli
- Manchette : NBR, Hypalon, EPDM, FPM, Silicone, d’autres matériaux disponibles sur demande
- Axes : Inox 1.4571 +1.4057 + 1.4542
- Palier d‘axe : Laiton, PTFE, bronze
- Joints toriques : NBR, FPM
*Les limites d‘application dépendent toujours du diamètre nominal, de la température, de la combinaison des matières. Les paramètres déterminants sont ceux qui sont spécifiés dans la commande.
