Accessoires pour Table Linéaire DryLin® ZLW Possibilités de fixation

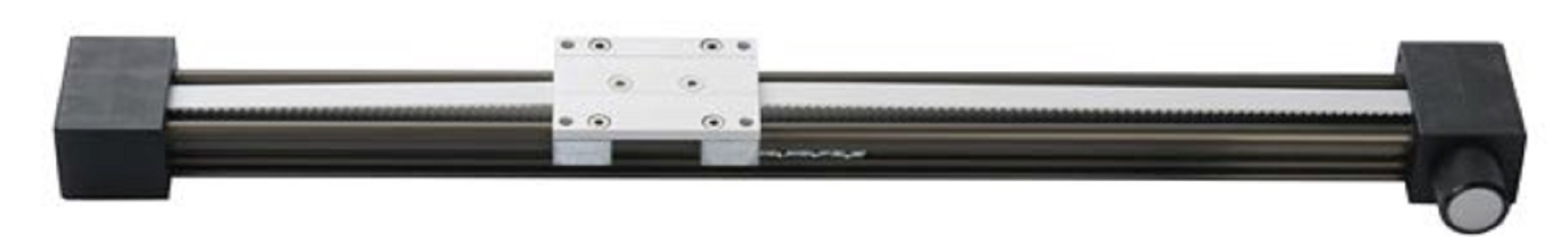

Le module linéaire à courroie crantée DryLin® ZLW peut être fixé de différentes manières.

Grâce à l´utilisation de Paliers Lisses Polymères dans tous les éléments mobiles, le module linéaire à courroie crantée est entièrement exempt d´entretien et de lubrifiants. En renonçant à la lubrification, on obtient un système extrêmement résistant à l´encrassement, les particules de saleté n´adhérant pas sur les pièces en mouvement. Le module "offre" ainsi une robustesse élevée dans de nombreuses applications.

Deux gammes au choix, Basic et Standard, sont disponibles en fonction des applications.

Propriétés particulières :

• Renvoi par roulement à billes
• Guidage linéaire autolubrifiant grâce aux Paliers Lisses Polymères
• Plusieurs longueurs de chariots
• Profilé en aluminium anodisé dur
• Courroie crantée en PU ou en néoprène

Gamme Basic version 02 :

Un guidage linéaire autolubrifiant est déplacé par une courroie crantée en néoprène (noir) renforcé de fibre de verre. L'arbre de renvoi composé d'un carré en acier inox et d'une courroie crantée en polymère haute performance est logé à l'aide de deux roulements rainurés à billes. Un carré en acier inox de 6x6 mm sert de plaque d'entraînement. Un adaptateur en polymère est fourni avec l'ensemble pour les plaques d'un diamètre de 10mm.

Gamme Standard version 02 :

Le guidage linéaire également autolubrifiant est entraîné par une courroie crantée en polyuréthane (blanche) à armature en acier. L'arbre de renvoi et la courroie crantée - d'une pièce - sont en acier trempé (acier inox en option). Les arbres de renvoi sont logés dans deux roulements à billes.

Quand le choisir ?

• Positionnement rapide de petites charges
• Fonctionnement très silencieux
• Structure plate
• Utilisation en immersion avec courroie UW
• Version Basic économique
• Fonctionnement en continu

Quand ne pas le choisir ?

• Si des charges élevées doivent être déplacées de façon très dynamique
• Si une précision de positionnement < 0,1 mm est nécessaire
