Affûteuse d’outil coupant universelle à commande numérique

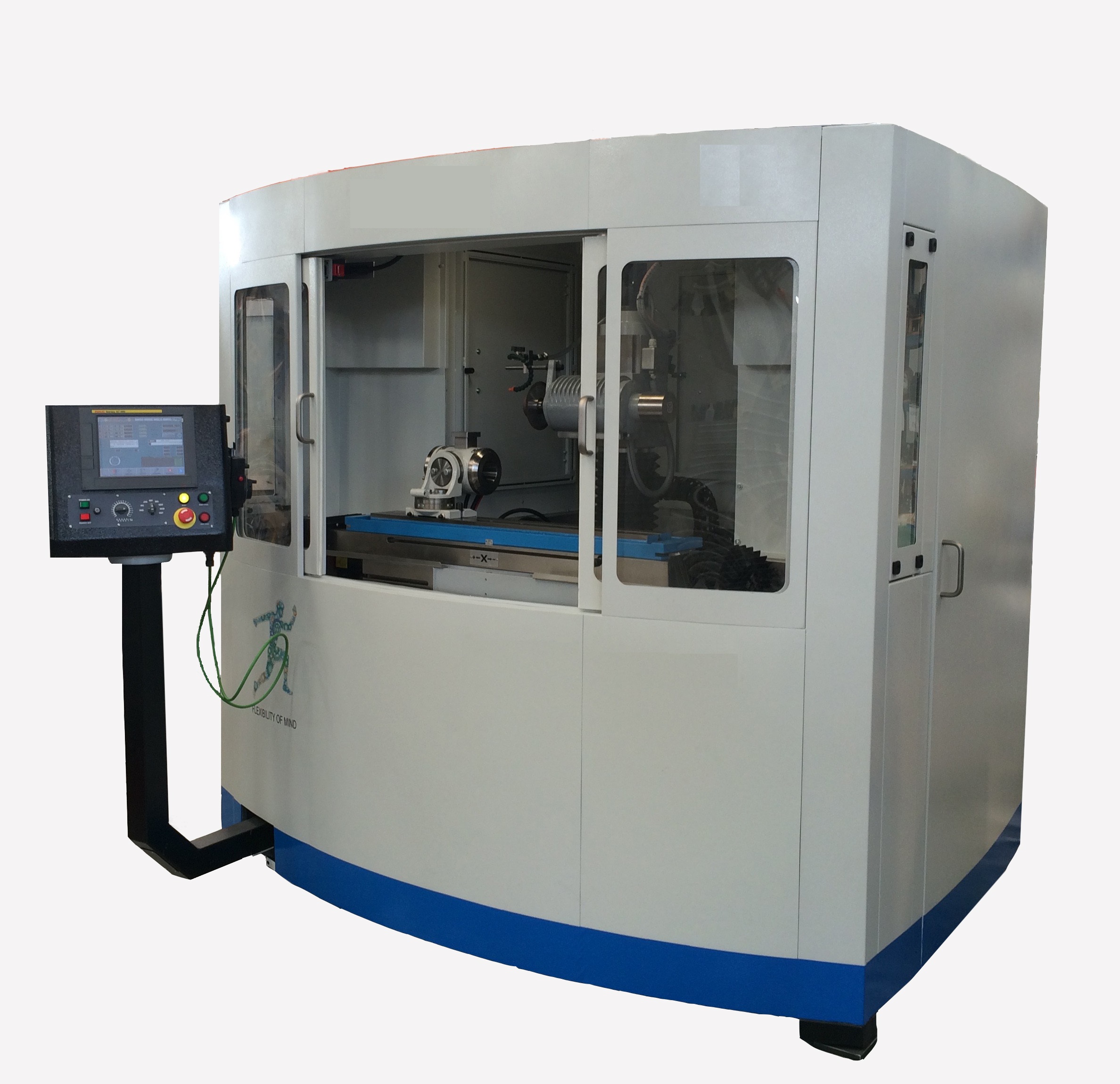

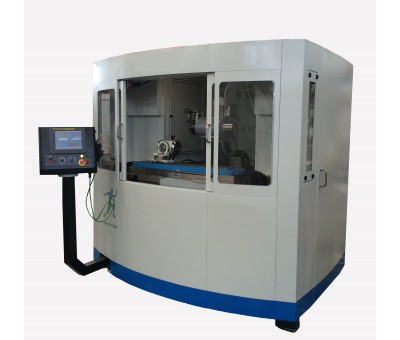

Innovante et précise, cette machine CNC est une affûteuse universelle à commande numérique.
Elle dispose de nombreuses variantes qui la rende extrêmement polyvalente.
Pilotée par une CN FANUC de dernière génération, 1 à 4 axes peuvent être contrôlés pour l’affûtage et la rectification de pièces avec des géométries complexes.
Voici quelques exemples d'outils coupants pouvant être affûtés :
- Fraises cylindriques et coniques : angle de coupe et angle de première et seconde dépouille dorsale, aussi bien sur les tranchants axiaux que radiaux.
- Fraises à trois tailles : angles de dépouille dorsale.
- Tarauds : angle d’entrée.
- Outils à lamer : angle sur surface curviligne
Il est également possible d’effectuer des travaux de rectification sur des surfaces planes ou des formes cylindriques comme des alésages voire des arbres de faibles dimensions (selon configuration).
Caractéristiques
| CARACTÉRISTIQUES | |
| AXE X LONGITUDINAL - TABLE PORTE-PIÈCE | |
| Course utile longitudinale [mm] | 500 |
| Table porte-pièce longueur [mm] | 970 |
| Table porte-pièce largeur [mm] | 120 |
| Inclinaison table | 45°, 12° |
| AXE Z TRANSVERSAL - CHARIOT PORTE-TÊTE | |
| Course utile transversale [mm] | 270 |
| AXE Y VERTICAL - TÊTE PORTE-MEULE | |
| Course utile verticale [mm] | 230 |
| Course verticale de la broche porte-meule | 140 |
| Course utile totale [mm] | 370 |
| Orientation base + rayon | 180°, 90mm |
| Orientation tête porte-meule | 180° |
| AXE A ROTATIF - TÊTE PORTE-PIÈCE | |
| Porte-outil | ISO 50 DIN 2080 |
| Vitesse axe de translation | X = I ÷8m/min |
| Vitesse axe de translation | Y = I ÷5m/min |
| Vitesse axe de translation | Z = I ÷5m/min |
| Vitesse axe de translation | A = I ÷700Rpm |
| Puissance sur machine | 8kW |
| Largeur X Profondeur X Hauteur [mm] | Selon le modèle |
| Poids total [kg] | Selon le modèle |
Equipements principaux disponibles :
- Bâti en fonte perlitique de haute qualité
- CNC FANUC avec logiciel de programmation conversationnel
- Servomoteurs et moteur-couple pour applications nécessitant de grandes dynamiques
- Guidages linéaires à rouleaux et vis à billes préchargées sur axes longitudinal et transversal
- Systèmes de mesures par règles optiques et codeurs à haute résolution
- Électrobroche porte-meule avec large plage d’utilisation des vitesses de rotation
- Dispositif de lubrification complet
- Aspirateur de brouillards d’huile
- Palpeur de pièces
- Carénage périphérique ou intégral selon configuration
