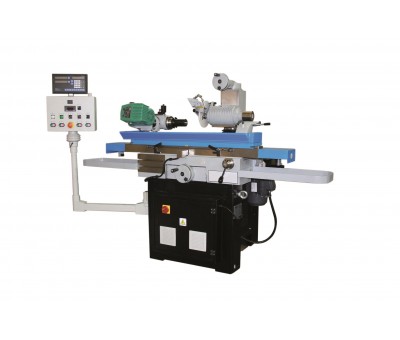

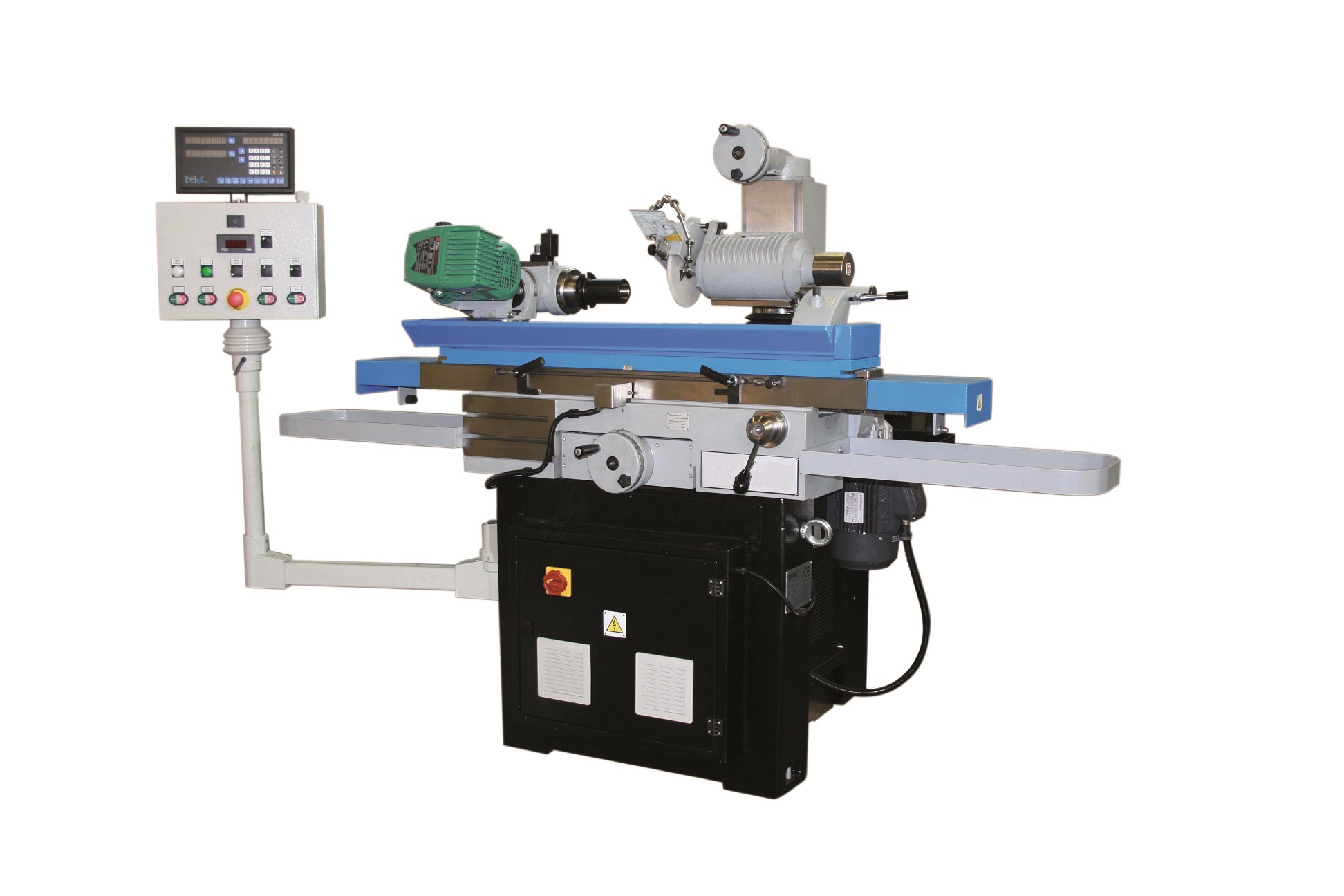

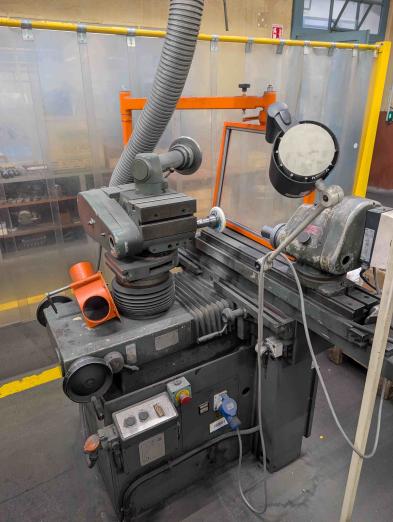

Affûteuse d’outils coupants manuelle universelle
Cette affûteuse d'outils coupants manuelle se distingue par sa fiabilité et sa grande stabilité.
Caractérisée par des composants de haute qualité et une gamme très riche en accessoires, elle est personnalisable pour accomplir des tâches de rectification cylindrique extérieure ou intérieure voire des applications spéciales.
Elle peut en effet être employée pour le réaffûtage d'outils standards et pour tout type de petits travaux de rectification.
L'équipement de série inclut une broche électrique inclinable dont la vitesse de rotation est variable électroniquement.
Sur demande, le mouvement longitudinal de la table peut être motorisé et permet alors un déplacement automatique avec inversion contrôlée par butées électriques.
L’avance du chariot transversal ainsi que la montée-descente en rapide du vertical peuvent également être automatisées de manière indépendante.
Caractéristiques
| AXE LONGITUDINAL - TABLE PORTE-PIÈCE | |
| Course utile longitudinale [mm] | 500 |
| Table porte-pièce longueur [mm] | 970 |
| Table porte-pièce largeur [mm] | 120 |
| Inclinaison de la table | ±45°, ±12° |
| AXE TRANSVERSAL - CHARIOT PORTE-TÊTE | |
| Course utile transversale [mm] | 270 |
| AXE Y VERTICAL - TÊTE PORTE-MEULE | |
| Course utile verticale [mm] | 230 |
| Course verticale de la broche porte-meule [mm] | 140 |
| Course utile totale [mm] | 370 |
| Orientation base planétaire + rayon | ±180°, 90mm |
| Orientation tête porte-meule | ±180° |
| ELECTRO-BROCHE PORTE-MEULE | |
| Orientation sur le plan vertical | ±180° |
| Vitesse de rotation dans les deux sens de marche | 2000Rpm/7000pm |
| Puissance moteur | 1,5kW-2000 Rpm/2,6kW-7000Rpm |
| Diamètre maxi des meules | 150mm-2000Rpm/100mm-7000Rpm |
| ACCESSOIRES EN SERIE | |
| Tête porte-pièce raccord outil | ISO 50 riduzione a CM4 |
| Distance maxi entre contre-pointes (mm) | 680 |
| Diamètre maxi de l'outil sur contre-pointes (mm) | 275 |
| Puissance sur machine | 4kW |
| Largeur X Profondeur X Hauteur [mm] | 1650x1250x1730 |
| Poids total [kg] | circa 1100 |
Equipements principaux disponibles :
- Bâti en fonte perlitique de haute qualité
- Table et tête porte-meules orientables
- Broche porte-meules à double sorties
- Poupée porte-pièce avec disques de division ou motorisée
- Contrepointes à pointe fixe et à fourreau coulissant
- Dispositif de lubrification complet et protecteurs antiéclaboussures
- Aspirateur de poussières
- Système de visualisation de cotes
- Motorisation mouvements table, chariots transversal et/ou vertical
- Outillages : butée de guidage d’outil, jauge d’alignement des centres, diamant de dressage, etc.
- Accessoires de serrage de pièce : étau universel orientable, mandrin, pinces, plateau magnétique, etc.
