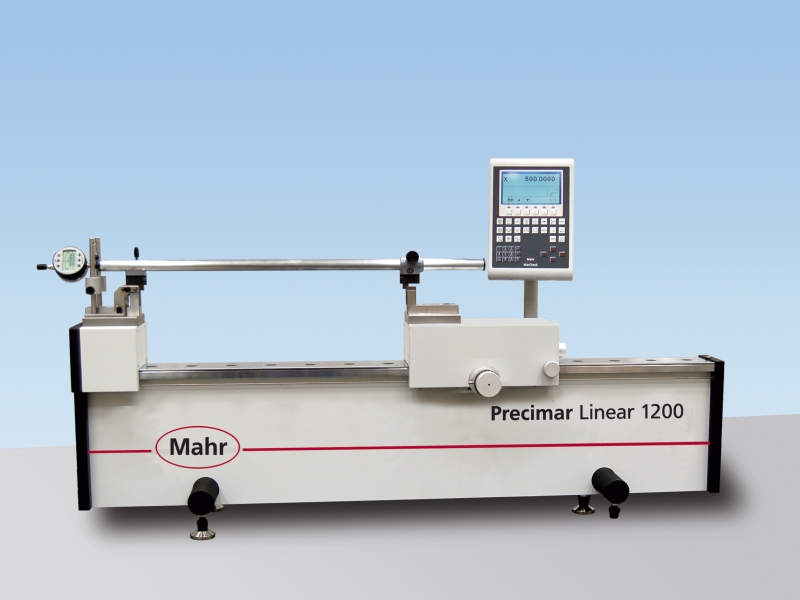

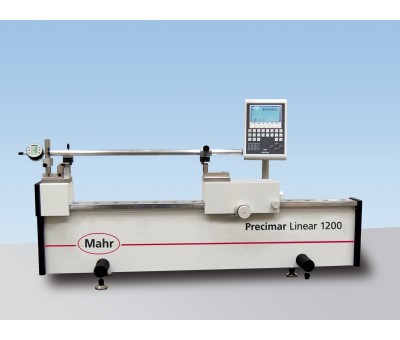

Les appareils de mesure de longueur LINEAR de Mahr sont particulièrement adaptés comme appareils de réglage et d'ajustement utilisés en production. Ils permettent le réglage précis des comparateurs intérieurs et extérieurs, des micromètres d'intérieur, des alésomètres à 2 points, des calibres à mâchoires réglables à affichage et de nombreux autres instruments de mesure.

LINEAR, en tant que mesure matérialisée réglable en continu est une alternative économique aux calibres de réglage, bagues étalons et cales-étalons.
Ses avantages décisifs sont sa manipulation simple, son temps de réglage très court et la possibilité de réglage de toute dimension souhaitée. Il est possible de connecter une régulation de la force de mesure pour mesures extérieures et intérieures pour obtenir des résultats de mesure ne dépendant pas de l'utilisateur. En cas d'utilisation comme appareil de mesure.

Caractéristiques :

  • Poutre de base en alliage d'acier, donc comportement thermique identique à celui des objets à calibrer ou à mesurer
  • Rails de guidage de haute précision rectifiés et rodés inoxydables
  • Échelle en acier collée sur toute la poutre de base
  • Simplicité d'utilisation
  • Réglage précis au 1/10 µm près

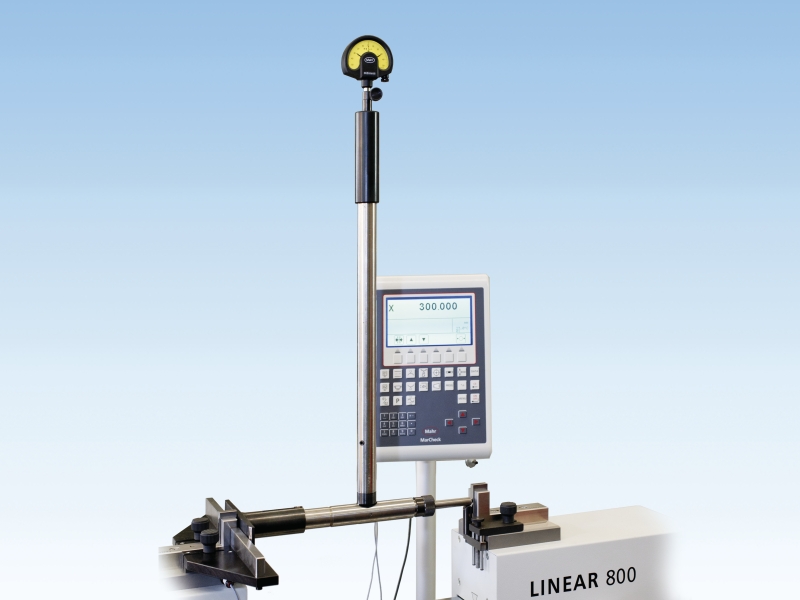

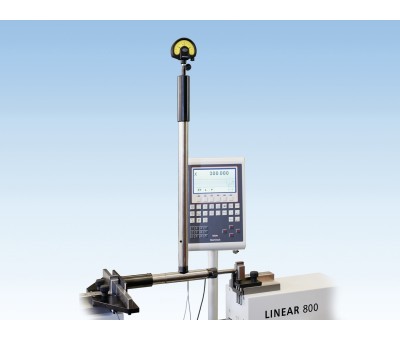

  • Affichage des valeurs de mesure avec MarCheck:
    Appareil d'affichage avec de nombreuses fonctions de mesure, port USB pour imprimante ou clé USB et port USB et RS232 pour transfert au PC
  • Il est possible de proposer un étalonnage d'usine ou Dakks/DKD pour le poste de mesure.

Applications :

  • Réglage de comparateurs de mesure universels comme Multimar 844 T
  • Réglage d'alésomètres à 2 points (Intramess 844 N par exemple)
  • Réglage de calibres à mâchoires réglables à affichage (MaraMeter 840 F par exemple)
  • Contrôle et réglage de micromètres extérieurs
  • Contrôle d'étalons de réglage, de jauges, etc.
  • Vérification de pieds à coulisse
  • Contrôle et réglage de micromètres d'intérieur
  • Mesure de pièces cylindriques
  • Mesure de dimensions intérieures et d'alésages, etc.

Versions :

  • LINEAR 800
  • LINEAR 1200
  • LINEAR 2000

D'autres longueurs sont disponibles sur demande

Caractéristiques

Données Techniques :




LINEAR 800
LINEAR 1200
LINEAR 2000
Dimensions de l'appareil (LxlxH) [mm]
1,250x240x460

1,650 x 240 x 460

2,450 x 240 x 460

Étendue de mesure, mesure extérieure [mm]
0 à 815

0 à 1215

0 à 2015

Étendue de mesure, mesure intérieure [mm]
40 à 855

40 à 1255

40 à 2055

Écart de mesure de longueur MPEE1 (L en mm) [µm]
≤ (0,7 + L/1000)

≤ (0,7 + L/1000)

≤ (0,7 + L/1000)

Forces de mesure [N]
3
3
3
Répétabilité [µm]
≤ 0.5
≤ 0.5
≤ 0.5
Longueur de l'appareil [mm]
1250
1650
2450
Masse [kg]
155 env.
210 env.
320 env.
