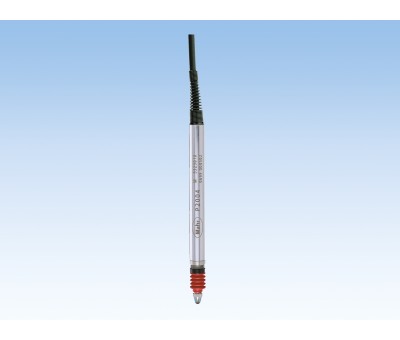

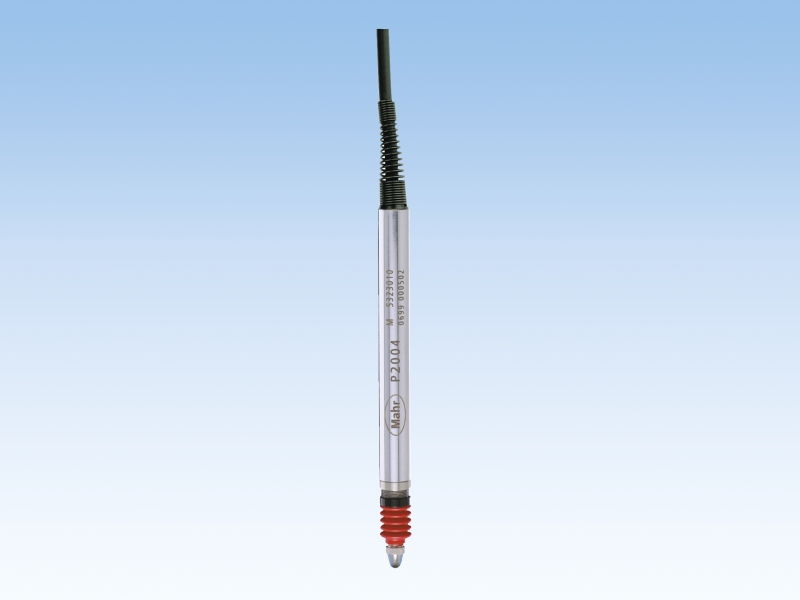

Palpeur de mesure inductif IP64 MILLIMAR P2004
MILLIMAR P2005 est le standard des palpeurs inductifs de mesure. Proposant un programme de fonctionnalités complet, il est apprécié pour sa polyvance. Doté d'une protection IP64, le palapeur inductif P2004 propose notamment une variantes avec et sans relevage ou mise en pression pneumatique.
- Touche mobile montée sur guidage à billes
- Linéarité élevée sur l'ensemble de l'étendue de mesure
- Blindage électromagnétique de premier ordre (CEM)
- Sur tous les palpeurs, la sortie de câble axiale peut être convertie en sortie radiale à l'aide du capuchon fourni
- Indications sur la résistance chimique : résistant à l'huile, à l'essence, à l'eau et aux aliphates. Résistance modérée aux acides, bases, solvants et à l'ozone
Caractéristiques
| N° de commande | 5323010 | 5323011 |
| Étendue de mesure à partir de |
-2 mm
|
-2 mm
|
| Étendue de mesure jusqu'à |
2 mm
|
2 mm
|
| Distance butée inférieure MINI |
-2,2 mm
|
-2,2 mm
|
| Distance butée inférieure MAXI |
0 mm
|
0 mm
|
| Distance butée supérieure MINI |
2,2 mm
|
2,2 mm
|
| Distance butée supérieure MAXI |
4,4 mm
|
4,4 mm
|
| Relevage / avance |
Exécution standard
|
Exécution standard
|
| Force de mesure |
0,75 N +/- 0,15 N
|
0,75 N +/- 0,15 N
|
| Augmentation de la force de mesure |
0,2 N/mm
|
0,2 N/mm
|
| Écart de sensibilité |
0,30%
|
0,30%
|
| Précision de répétabilité fw (µm) |
0,1 µm
|
0,1 µm
|
| Hystérésis de la valeur de mesure fu (µm) |
0,5 µm
|
0,5 µm
|
| Écart de linéarité dans la plage +/- 0,5 mm |
0,4 µm
|
0,4 µm
|
| Écart de linéarité dans la plage +/- 1,0 mm |
1,5 µm
|
1,5 µm
|
| Écart de linéarité dans la plage +/- 2,0 mm |
3 µm
|
3 µm
|
| Classe de protection IP |
IP 64
|
IP 64
|
| Longueur du câble |
2,5 m
|
2,5 m
|
| Température de travail |
20 °C
|
20 °C
|
| Température de travail MINI |
10 °C
|
10 °C
|
| Température de travail MAXI |
55 °C
|
55 °C
|
| Température de service MINI |
-10 °C
|
-10 °C
|
| Température de service MAXI |
80 °C
|
80 °C
|
| Coefficient de température |
0,15 µm/°C
|
0,15 µm/°C
|
| Compatibilité |
Mahr-VLDT
|
Tesa
|
| N° de commande | 5323013 | 5323014 |
| Étendue de mesure à partir de |
-2 mm
|
-2 mm
|
| Étendue de mesure jusqu'à |
2 mm
|
2 mm
|
| Distance butée inférieure MINI |
-2,2 mm
|
-2,2 mm
|
| Distance butée inférieure MAXI |
0 mm
|
0 mm
|
| Distance butée supérieure MINI |
2,2 mm
|
2,2 mm
|
| Distance butée supérieure MAXI |
4,4 mm
|
4,4 mm
|
| Relevage / avance |
Exécution standard
|
Exécution standard
|
| Force de mesure |
0,75 N +/- 0,15 N
|
0,75 N +/- 0,15 N
|
| Augmentation de la force de mesure |
0,2 N/mm
|
0,2 N/mm
|
| Écart de sensibilité |
0,30%
|
0,30%
|
| Précision de répétabilité fw (µm) |
0,1 µm
|
0,1 µm
|
| Hystérésis de la valeur de mesure fu (µm) |
0,5 µm
|
0,5 µm
|
| Écart de linéarité dans la plage +/- 0,5 mm |
0,4 µm
|
0,4 µm
|
| Écart de linéarité dans la plage +/- 1,0 mm |
1,5 µm
|
1,5 µm
|
| Écart de linéarité dans la plage +/- 2,0 mm |
3 µm
|
3 µm
|
| Classe de protection IP |
IP 64
|
IP 64
|
| Longueur du câble |
2,5 m
|
2,5 m
|
| Température de travail |
20 °C
|
20 °C
|
| Température de travail MINI |
10 °C
|
10 °C
|
| Température de travail MAXI |
55 °C
|
55 °C
|
| Température de service MINI |
-10 °C
|
-10 °C
|
| Température de service MAXI |
80 °C
|
80 °C
|
| Coefficient de température |
0,15 µm/°C
|
0,15 µm/°C
|
| Compatibilité |
Marposs
|
Federal
|
