Bras de taraudage grand rayon M2 - M27 (M30) électrique - DRAGON
Caractéristiques :
- Filetage Taraudage : M2 - M27 (M30)
- Rayon d'action : 2255 mm

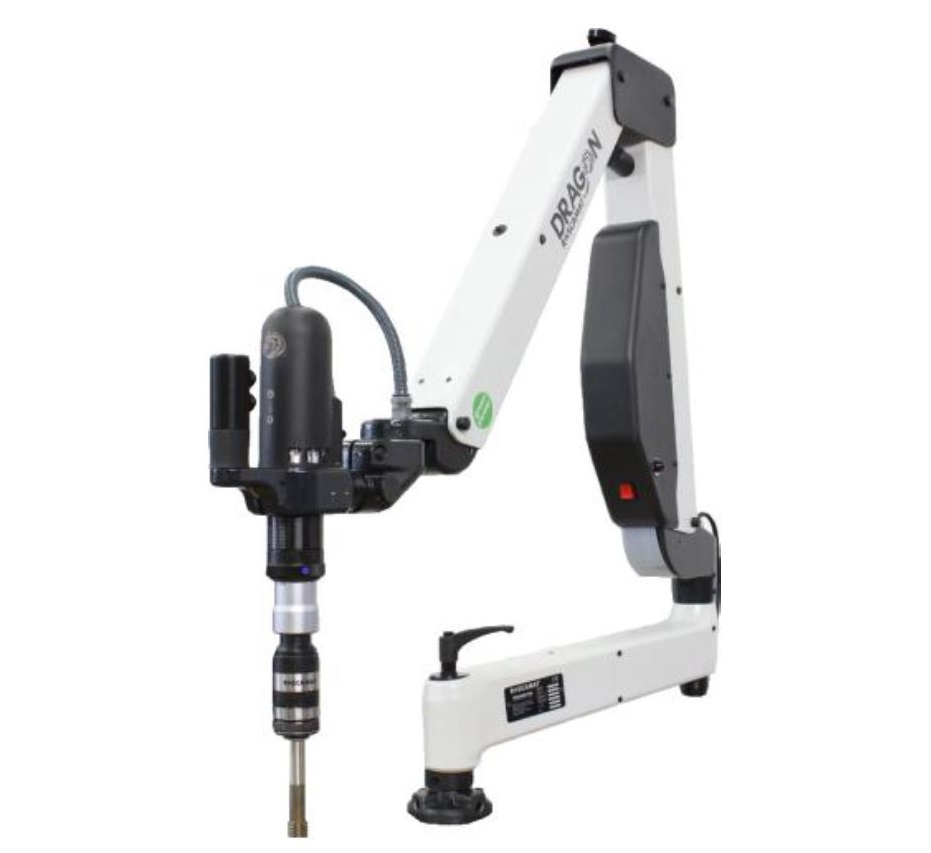

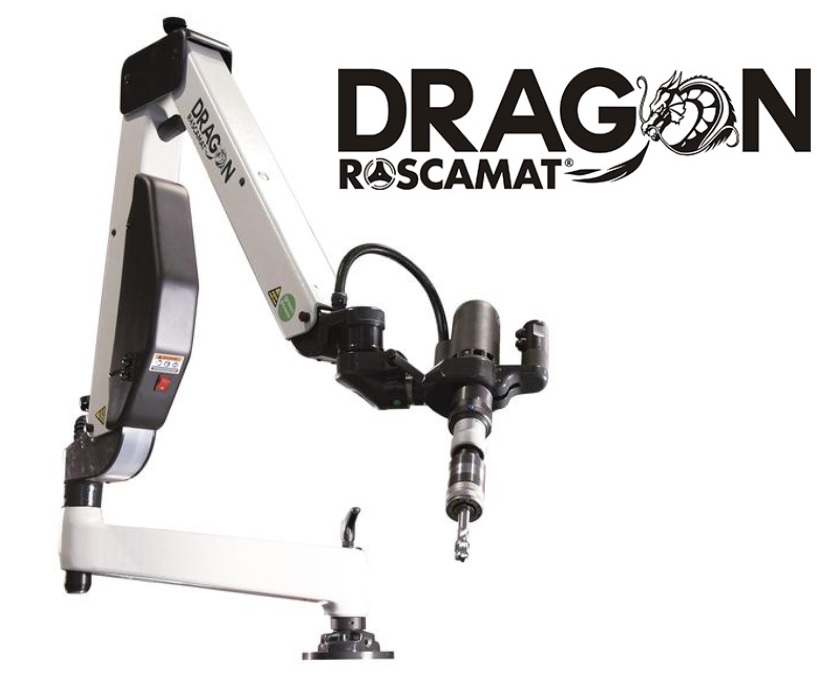

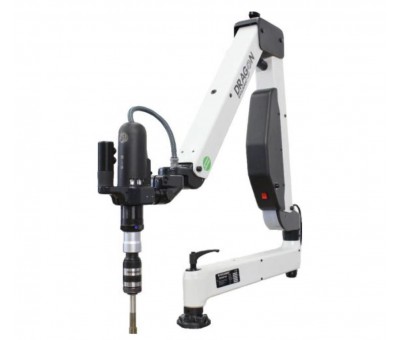

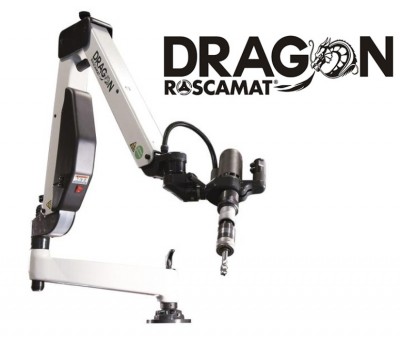

Le bras de taraudage DRAGON est un appareil électrique à grand rayon. Cette machine à tarauder garantit la perpandicularité à la surface quel que soit l'angle de travail.

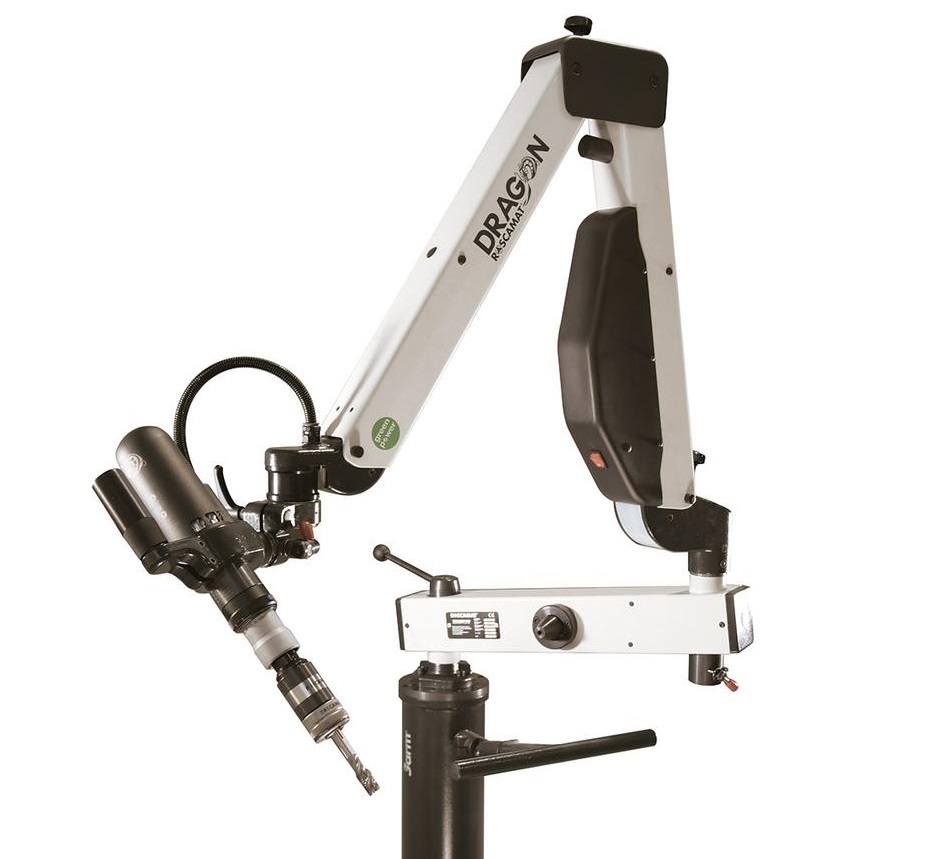

Elle se compose d'un support radial et de deux bras articulés qui peuvent être ajustés au moyen de volants de régulation hte pour les positionner à la convenance de l'opérateur.

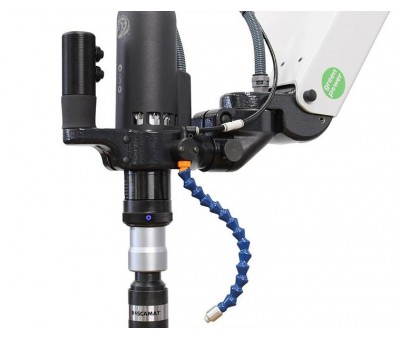

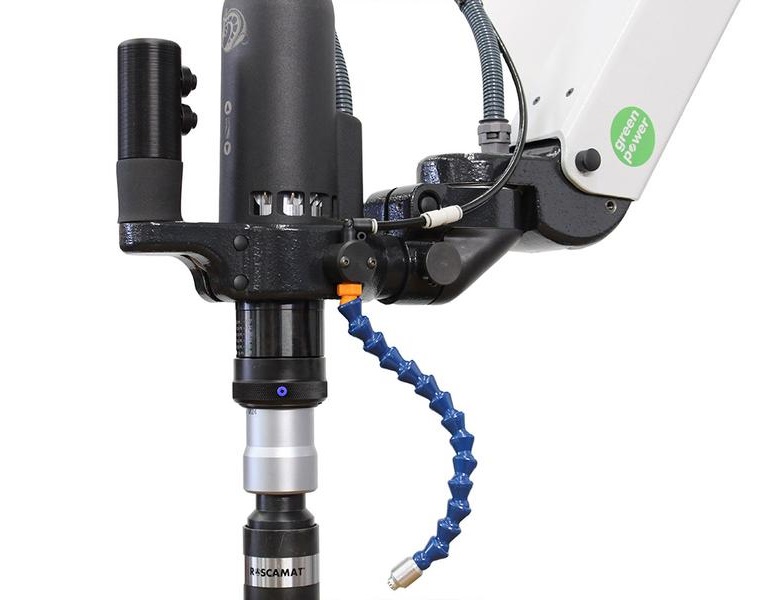

La tête multiposition est un dispositif à double articulation bloquable permettant de tarauder dans n'importe quelle position d'espace.

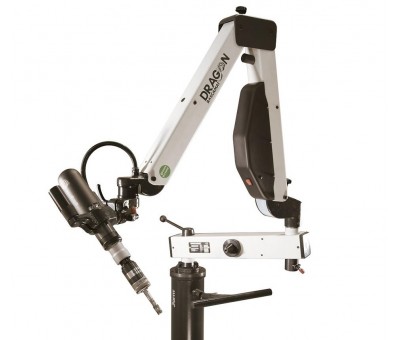

Grâce à la base à trois vis M8, la machine peut être fixée sur une table ou un établi. Elle peut également être fixée au moyen d'une simple pince.
Caractéristiques
| Filetage Taraudage | M2 - M27 (M30) |
|---|---|
| Rayon d'action | 2255 mm |
- Rayon 2255 mm
- Hauteur : 1139 mm
Mot du fournisseur

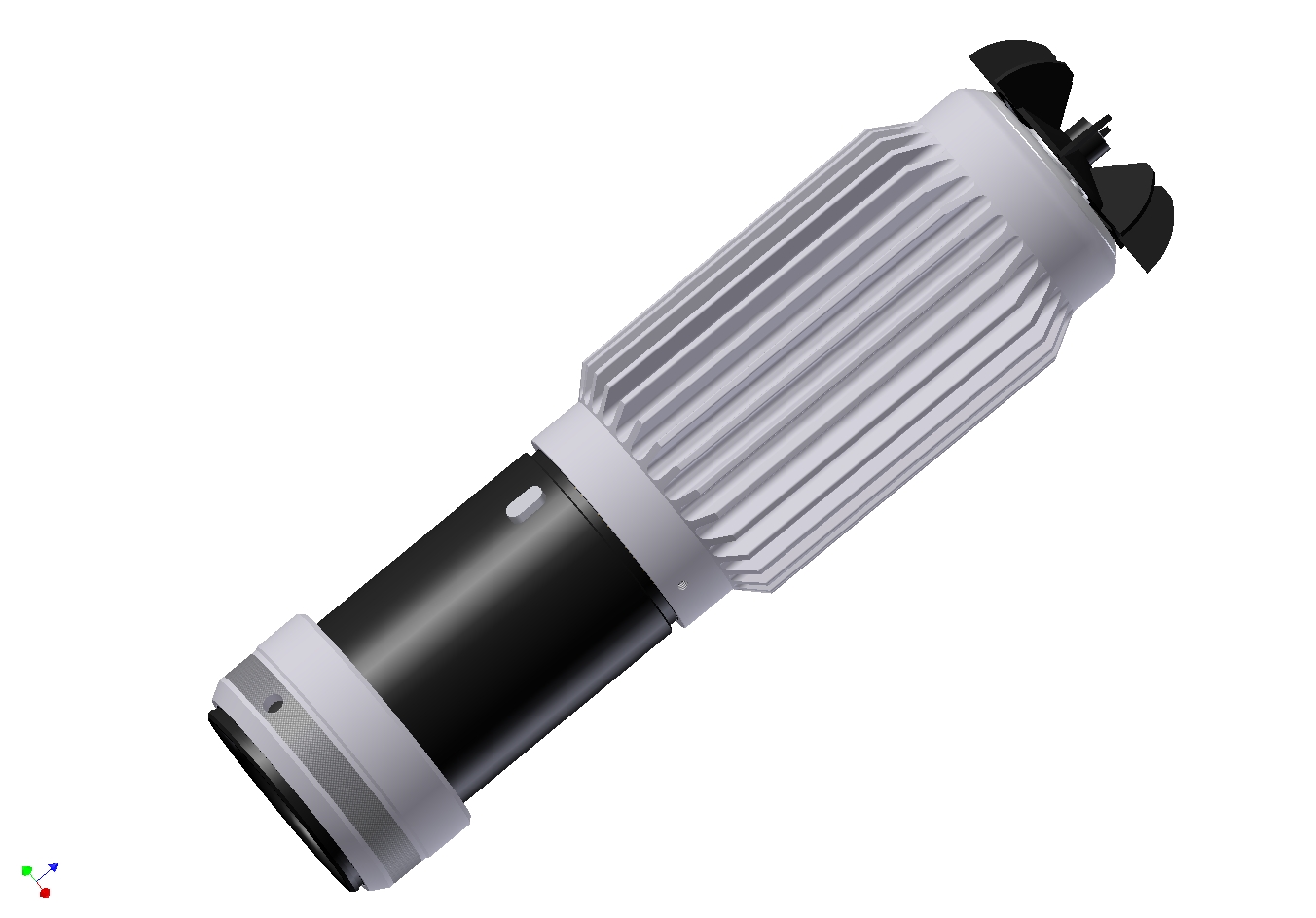

Moteur électrique haute fréquence
Le moteur électrique haute fréquence vous apporte une puissance de 0,55 Kw pour une vitesse de 90 à 2100 tours / minute
Monophasé (220V ou 110).
Tension d'alimentation du moteur: 200-240 V. 50/60 Hz.

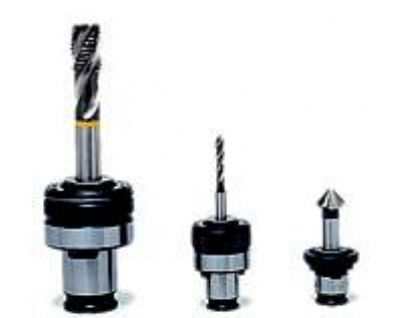

Porte outil à changement rapide
De nombreux modèles de mandrins sont disponibles, avec ou sans limiteur de couple, ainsi que des porte-outils à changement rapide pour broches, fraises, filières, clés, etc.

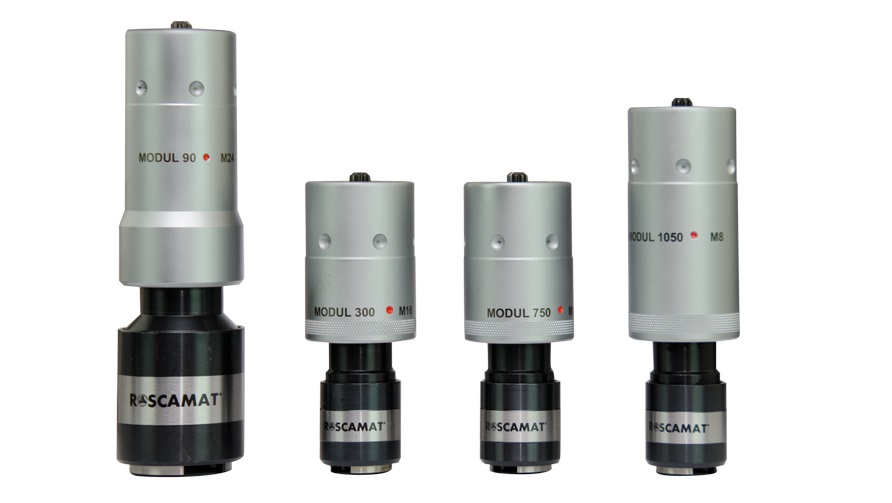

Système modulaire
Le système modulaire est une conception nouvelle dans l'utilisation de machines à bras de taraudage articulé. Entraînés par un seul moteur, sept modules de vitesse différents sont disponibles avec leurs couples de puissance appropriés.
Les sept modules de vitesse à changement rapide fournissent la vitesse et le couple pour chaque type de filetage, du filetage M2 au filetage M27 (M33).
| Module | Vitesse | Couple | Diamètre | Taraudage | Taraudage |
| (tr/min) | (Nm) | accouplement | Fonte d'alu | Acier | |
| 90 | 90 | 150 | Ø 31 | M30 - 1/1/8 ” | M27 - 1 “ |
| 170 | 170 | 79 | Ø 31 | M24 - 7/8 ” | M20 - ¾ ” |
| 300 | 300 | 44 | Ø 19 | M16 - 9/16 ” | M16 - 9/16 ” |
| 550 | 550 | 24 | Ø 19 | M14 - ½ ” | M12 - 7/16 ” |
| 750 | 750 | 17 | Ø 19 | M12 - 7/16 ” | M10 - 3/8 ” |
| 1050 | 1050 | 12,5 | Ø 19 | M8 - 5/16 ” | M8 - 5/16 ” |
| 2100 | 2100 | 6 | Con B-16 | Jusqu'à diam 8 | Alu laiton etc |
