Bras de taraudage multi angle | multi position R500RH
Caractéristiques :
- Filetage Taraudage : Acier M6 M24 Alu M8 M27
- Rayon d'action : 2180 mm

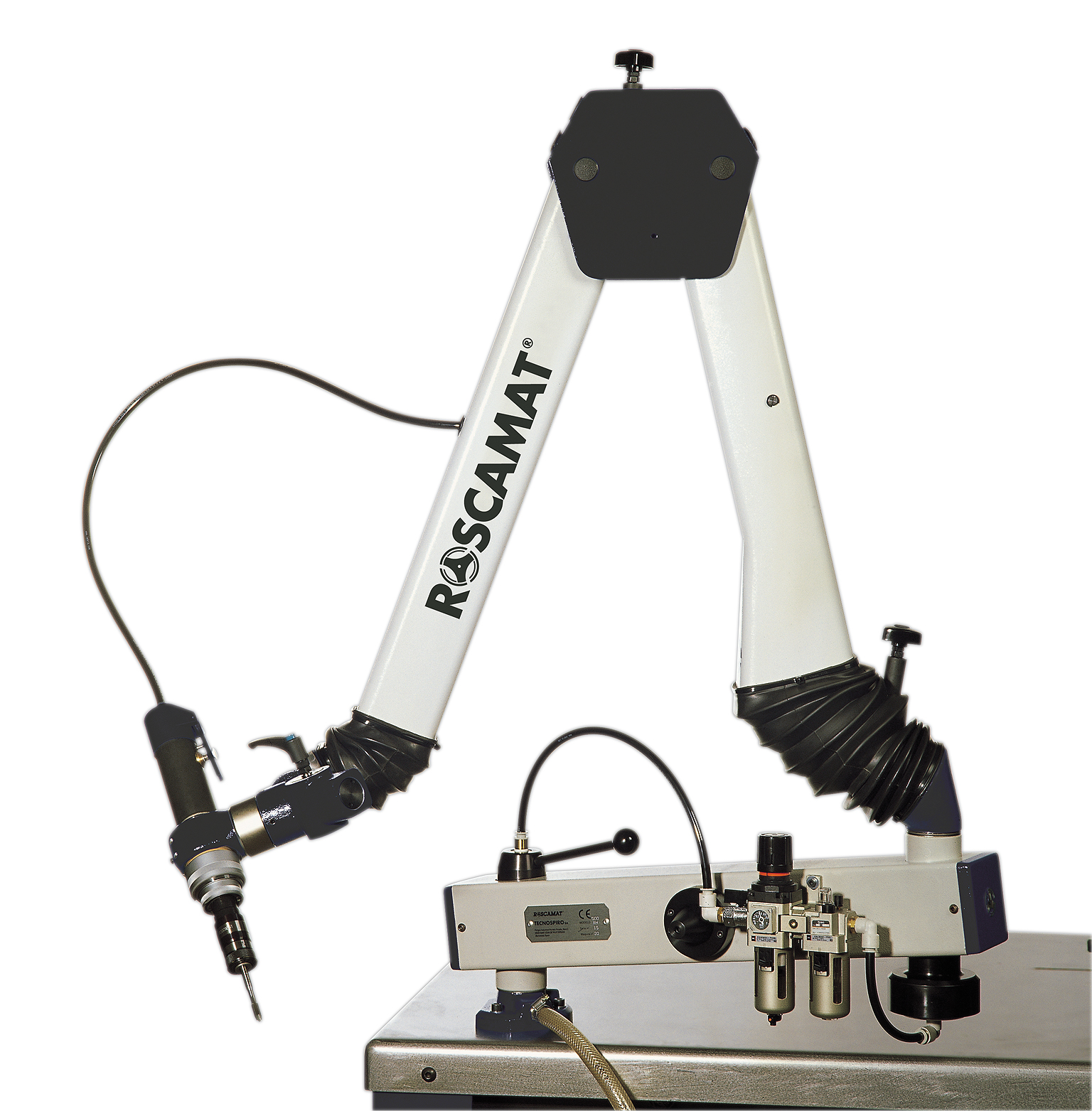

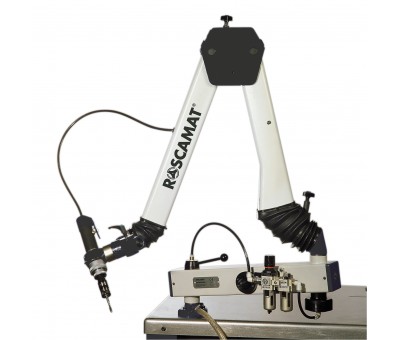

Le bras de taraudage pneumatique R500RH reprend les principales caractéristiques de conception du modèle R500, en ajoutant une tête orientable à la taraudeuse.

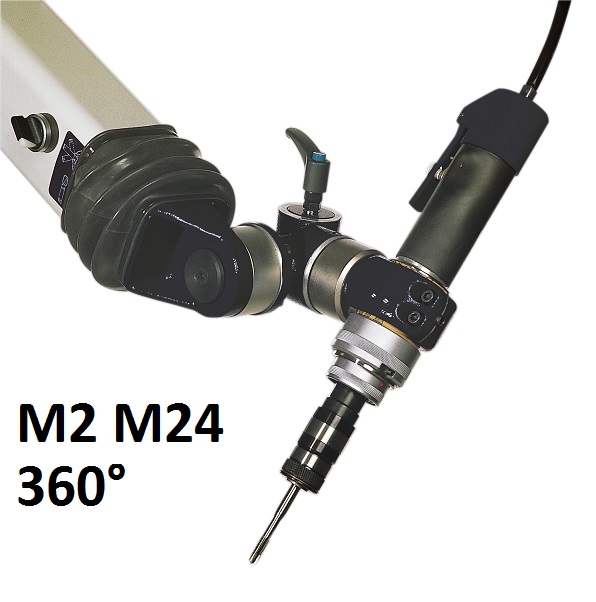

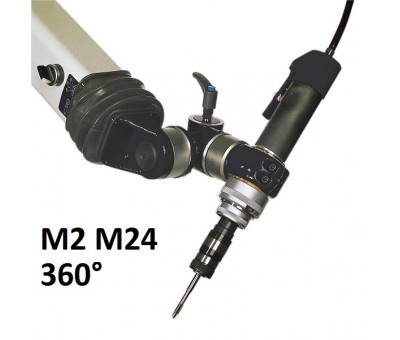

Cette tête orientable multi angles vous permet de travailler dans toutes les positions en garantissant toujours la perpendicularité au plan désirée, indépendamment de la position du bras.
Ce bras de taraudage conserve par ailleurs tous les atouts de la gamme tels que :
- 1 moteur unique et 7 modules de vitesses, poour adapter la vitesse de taraudage à l'ensemble de vos réalisation
- un mandrin à changement rapide, pour optimiser vos manipulations d'outils et changement de tarauds
- une alimentation pneumatique par air comprimé, pour un matériel économique et rapidement rentabilisé.
Une innovation supplémentaire de notre partenaire Tecnospiro Roscamat, qui nous permet de vous proposer la gamme la plus complète du marché en matière de taraudeuse à bras.
Caractéristiques
| Filetage Taraudage | Acier M6 M24 Alu M8 M27 |
|---|---|
| Rayon d'action | 2180 mm |
Les zones de travail
Rayon 2180 mm
Hauteur: 1110 mm
Le système des modules de vtesse permet d'obtenir à partir d'un seul moteur, 7 vitesses différentes.
Ces modules à changement rapide fournissent la vitesse et le couple pour chaque type de filetage, de M2 à M24 (M27)
| Module | Vitesse max | Couple max | Dia Couple | Max | Max |
| Vitesse | (rpm) | (mm) | Aluminum | Acier | |
| 90 | 90 | 150 | Ø 31 | M27 - 1/1/8 " | M24 - 7/8 " |
| 170 | 170 | 79 | Ø 31 | M22 - 7/8 " | M18 - 5/8 " |
| 300 | 300 | 44 | Ø 19 | M16 - 9/16 " | M14 - 1/2 " |
| 550 | 550 | 24 | Ø 19 | M14 - ½ " | M10 - 3/8 " |
| 750 | 750 | 17 | Ø 19 | M12 - 7/16 " | M8 - 5/16 " |
| 1050 | 1050 | 12.5 | Ø 19 | M8 - 5/16 " | M6 - 7/32 " |
| 2100 | 2100 | 6 | Con B-16 | Pour forer jusqu'à Ø 8 Aluminium, laiton, etc | |
