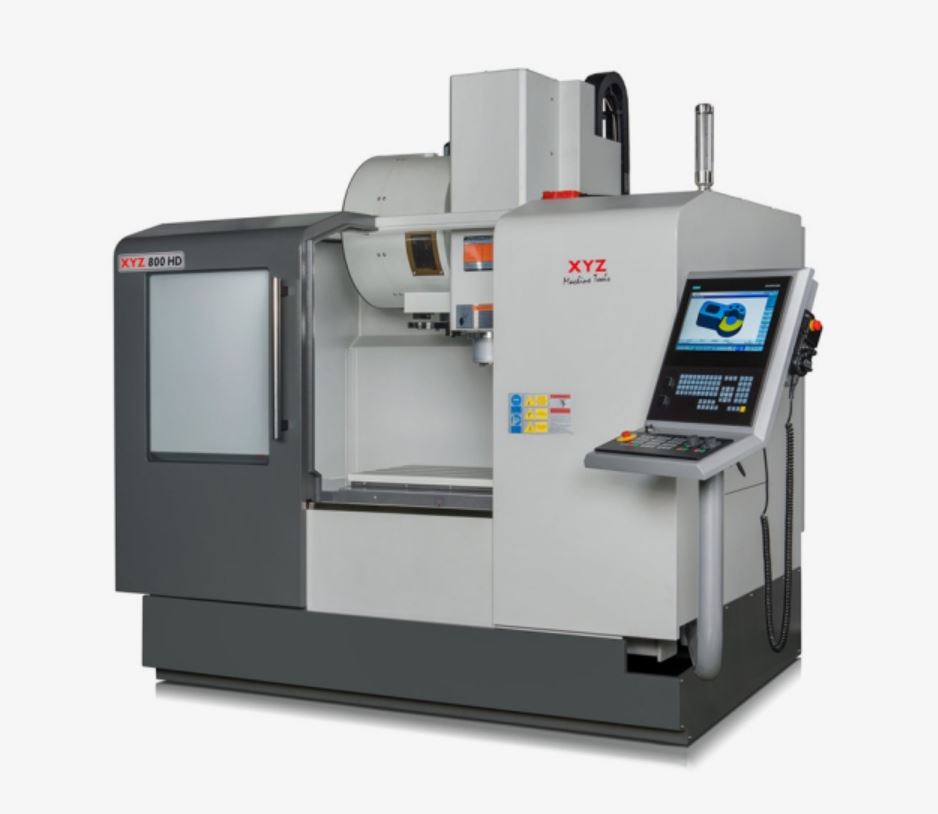

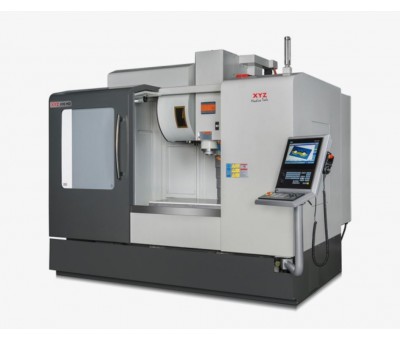

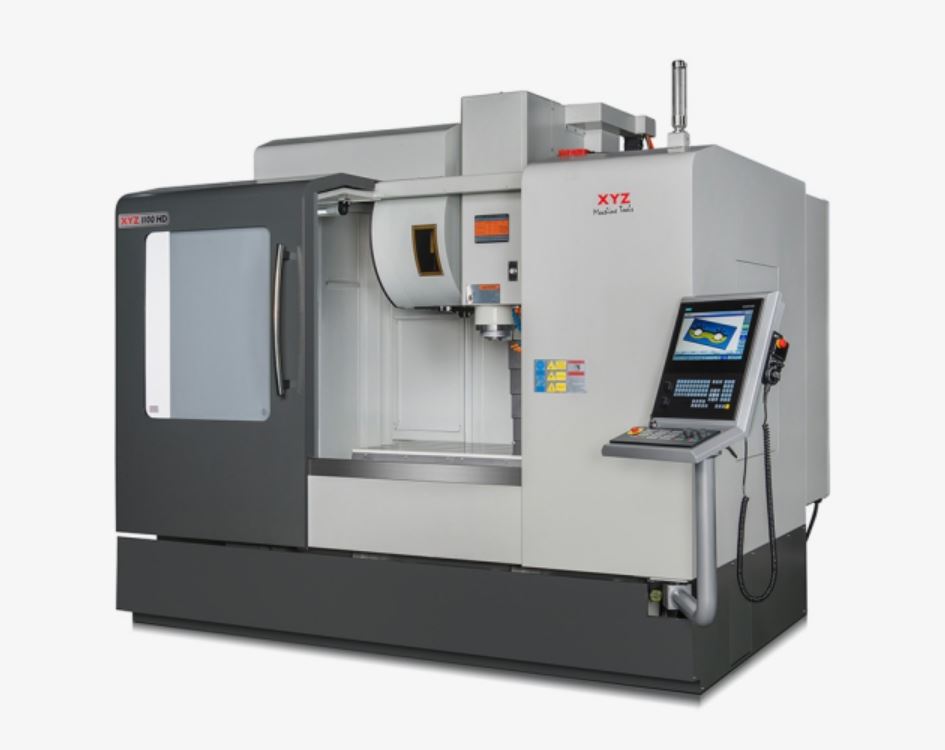

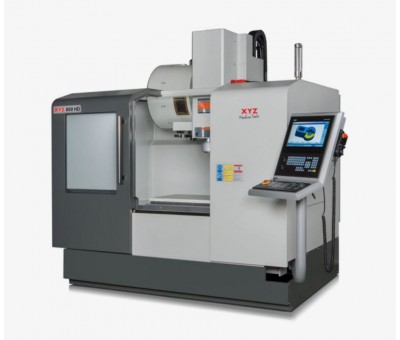

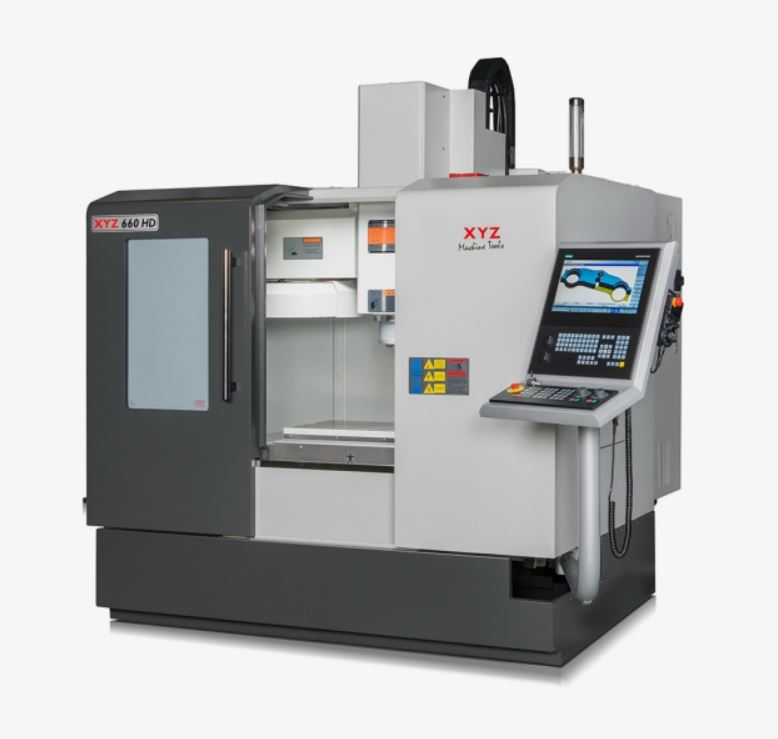

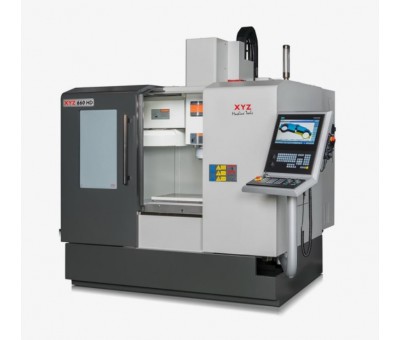

Centre d'usinage à glissières prismatiques 3/4/5 axes Série HD
Caractéristiques :
- Course axe X : 660 à 1100 mm
- Course axe Y : 450 à 610 mm
Le centre d'usinage HD est une machine à glissières prismatiques taillée pour les applications exigeantes "Heavy Duty". Sa conception s'appuie sur une extr^me rigidité de son bâti et une motorisation puissante pour la broche comme pour les axes.
La série de centre d'usinage HD regroupe 3 machines compactes et très rigides, dotées de larges glissières prismatiques sur les 3 axes. Elle propose une excellente ergonomie du ^pupitre et un moniteur couleur tactile 15 pouces.
En versions SIEMENS 828D SHOPMILL ou HEIDENHAIN TNC 620 (3 à 5 axes), elle déploie une grande capacité de travail et est capable de traiter une grande quantité de copeaux.
Caractéristiques
| Course axe X | 660 à 1100 mm |
|---|---|
| Course axe Y | 450 à 610 mm |
| Course axe Z | 500 à 510 mm |
| Désignation | Centre d'usinage à glissières prismatique |
| Série | HD |
| Type | 3 / 4 /5 axes |
| Courses en X | 660 à 1100 mm |
| Courses en Y | 450 à 610 mm |
| Courses en Z | 500 à 510 mm |
| Vitesses rapides des axes | 24 m/mn |
| Avances de travail | 0-24 m/mn |
| Charges admissibles | 500 à 1500 kg |
| Vitesses de broches | 5-10000 Rpm |
| Puissances de broches | 25 kW (S3) |
| Type de broche | BT40 |
| Changeur d'outils | à Carrousel ou double bras, 12 à 30 postes |
| Poids | 3400 7000kg |
