Centre d'usinage TMC à rail linéaire Commande PROTOTRAK®

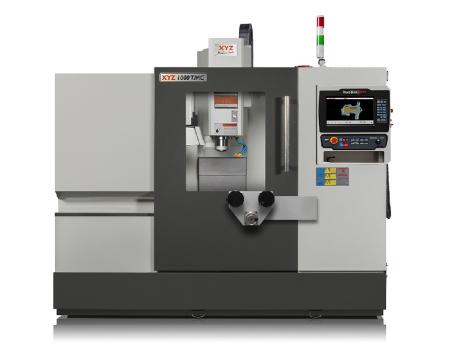

Le centre d'usinage TMC à commande
numérique PROTOTRAK® est équipé de la dernière technologie de rail linéaire.
Construits selon des normes élevées, il propose une gamme complète avec 4
machines de capacités différentes.

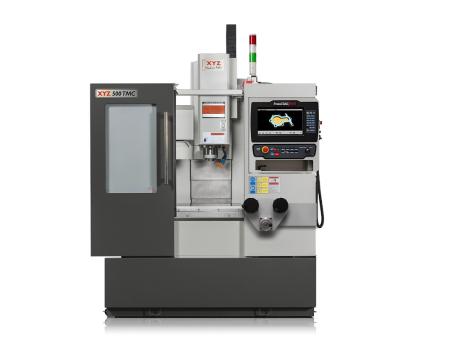

La gamme commence par le modèle 500TMC,
très compact, avec une surface au sol inférieure à 4m2. Il est suivi par le

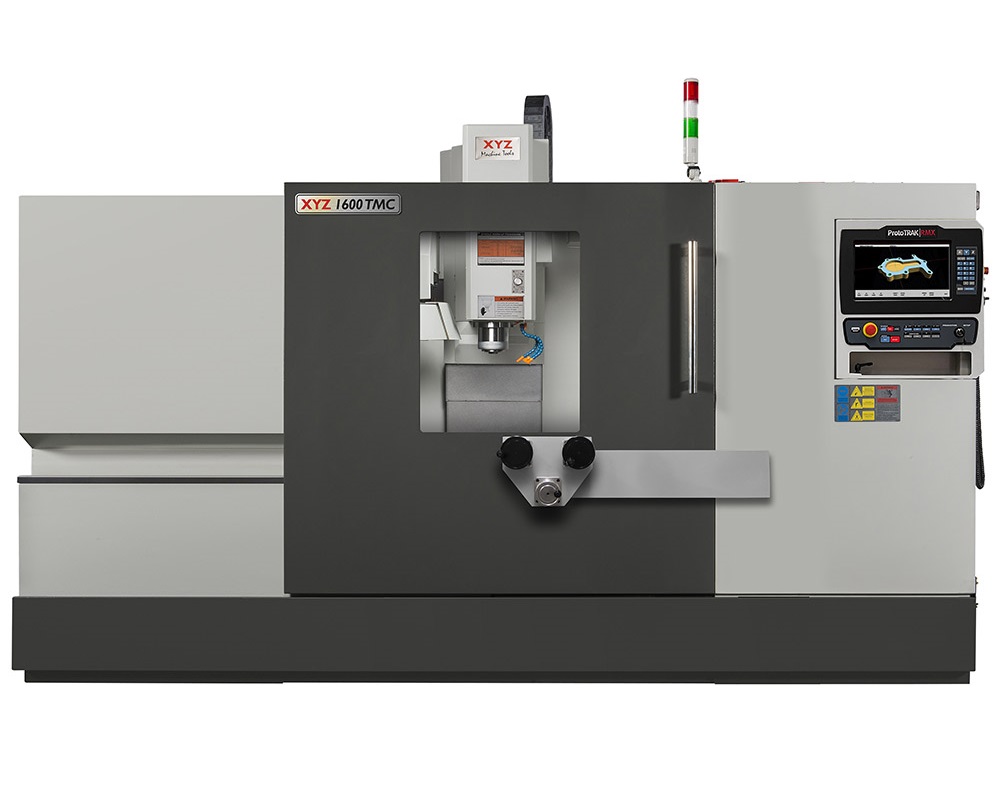

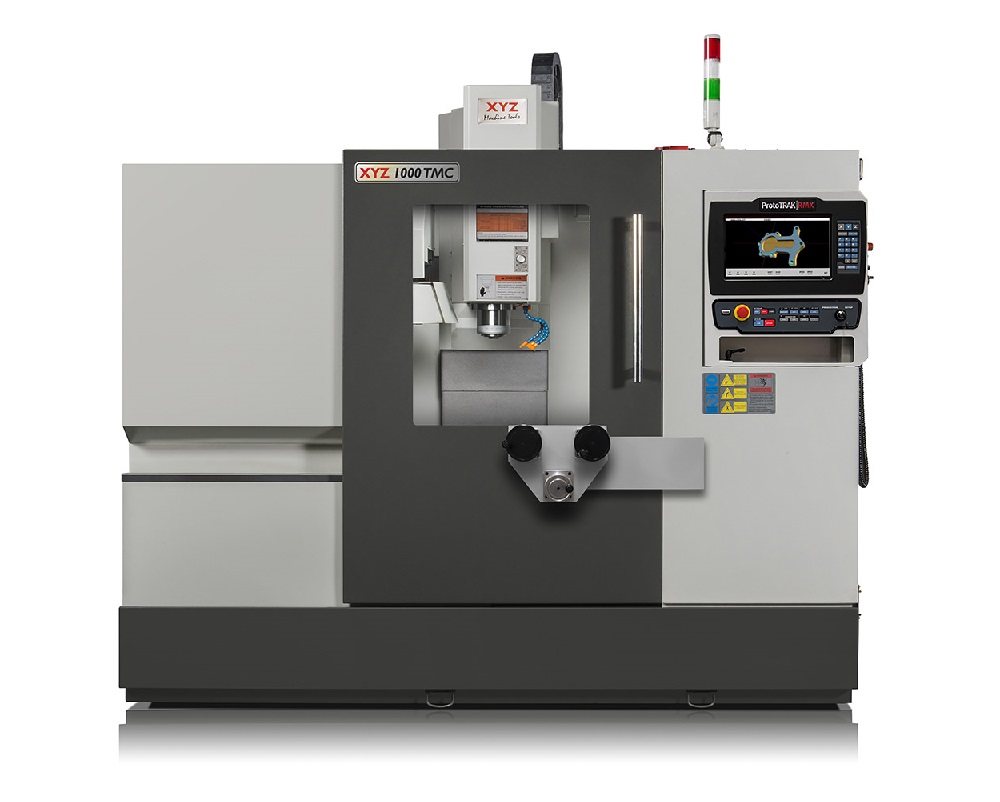

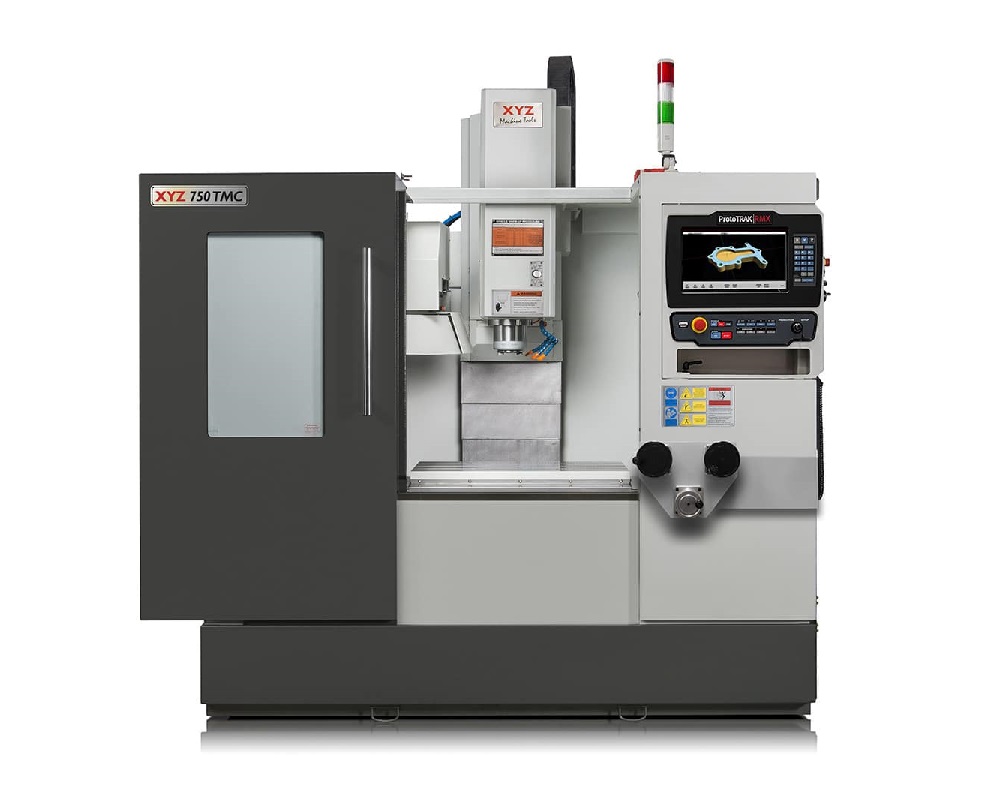

milieu de gamme 750TMC et le 1000TMC jusqu'au débattement de 1600mm pour le
1600TMC.
De conception récente, le centre d’usinage TMC fournit une grande qualité d’exécution
avec un bon positionnement économique.
Ces machines outils sont construites sur
les mêmes bases mécaniques que les centres de la série LR, déjà éprouvée depuis
de quelques années.
Ils disposent maintenant, également, de la commande PROTOTRAK® RMX de dernière
génération, facilement repérables à leurs 3 manivelles situées sous l’écran.
Caractéristiques
| Commande numérique | Prototrak |
|---|
| Désignation | Centre d'usinage à rail linéaire Commande PROTOTRAK |
| Série | TMC Modèles 500TMC 750TMC 1000TMC 1600TMC |
| Constructeur | XYZ |
| Courses en X | 510 à 1600mm |
| Courses en Y | 400 à 660mm |
| Courses en Z | 450 à 635mm |
| Vitesses rapides des axes | 20m/mn |
| Avances de travail | 0-20m/mn |
| Charges admissibles | 250 à 1000kg |
| Vitesses de broches | 5-8000Rpm |
| Puissances de broches | 11kW |
| Type de broche | BT40 |
| Changeur d'outils | à carrousel, 12 à 20 postes |
| Poids | 2400 à 6500kg |
