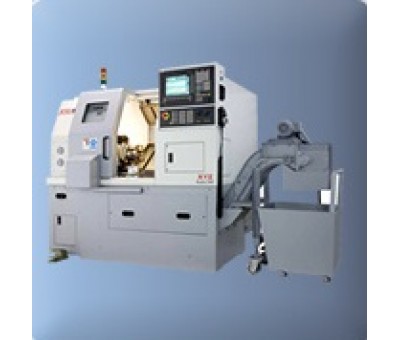

Le CT 52 LTY sont la version Centres de tournage des tours numériques de type CT. Dans cette configuration, le centre de tournage est équipé d’axe « C », d'une tourelle à 12 postes VDI 30 avec outils tournants et axe « Y » avec course de +/- 35 mm. La commande numérique de dernière génération Siemens 828 D et le logiciel ShopTurn assurent une souplesse d’utilisation exceptionnelle. Ces machines pour l'usinage sont livrées en standard avec un ensemble d'équipements haute de gamme produisant des gains de productivité dès leur mise en service.
Centre de tournage équipé en standard de la Commande numérique SIEMENS Sinumerik 828 D et du logiciel de programmation d'usinage Shop Turn.
Caractéristiques
| Zone de travail Unité | CT 52 LTY |
| Diamètre du mandrin du tour mm | 180 |
| Diamètre de travail sur le banc mm | 400 |
| Diamètre de travail sur le chariot croisé mm | 400 |
| Diamètre usinable maximum mm | 220 |
| Longueur usinable maximum mm | 490 |
| Courses axes d'usinage | |
| Axe X mm | 220 |
| Axe Y mm | +/-35 |
| Axe Z mm | 525 |
| Broche d'usinage | |
| Nez de broche DIN 55026 ASA | A2 5 ‘’ |
| Alésage de broche mm | 61 |
| Passage en barre mm | 52 |
| Palier de broche (diamètre intérieur AV) mm | 100 |
| Hauteur max. du sol mm | 1150 |
| Tourelle porte outils | |
| Type du plateau VDI | 30 |
| Diamètre du disque mm | 340 |
| Postes d'outils Qté | 12 |
| Postes d’outils tournants Qté | 12 |
| Section d'outil mm | 20x20 |
| Diamètre max. de barre d'alésage mm | 32 |
| Vitesse des outils tournants tr/min | 4000 |
| Couple Nm | 11 |
| Contrepointe | |
| Ø du fourreau mm | 60 |
| Douille du fourreau CM | 4 |
| Course du fourreau mm | 90 |
| Charge max. kg | 800 |
| Entraînement principal | |
| Entraînement broche principale c.a. | Numérique, sans balais |
| Plage de régime tr/min | 0 - 5000 |
| Régime min. à plein couple tr/min | 1500 |
| Puissance max. CV | 20 |
| Avances des axes | |
| Avance rapide sur l'axe X m/min | 20 |
| Avance rapide sur l'axe Z m/min | 20 |
| Couple XZ / Tourelle Nm | 8/11 |
| Systèmes de mesure de trajectoire | |
| Type de système de mesure | Optique |
| Standard | Codeur |
| Montage | Sur moteur |
| Résolution mm | 0.001 |
| Vis à billes, axes X et Z (classe C3) Ø / P | 32X;40Z P8 |
| Précision VDI / DGQ 441 | |
| Précision de position d'axe mm | +/- 0,005 |
| Répétabilité plage de course mm | +/- 0,003 |
| Dimensions, données de raccordement | |
| Raccordement électrique V/Hz | 400 / 50 |
| Poids de la machine kg | 4000 |
| Raccordement d'air comprimé bar | 5,5 |
