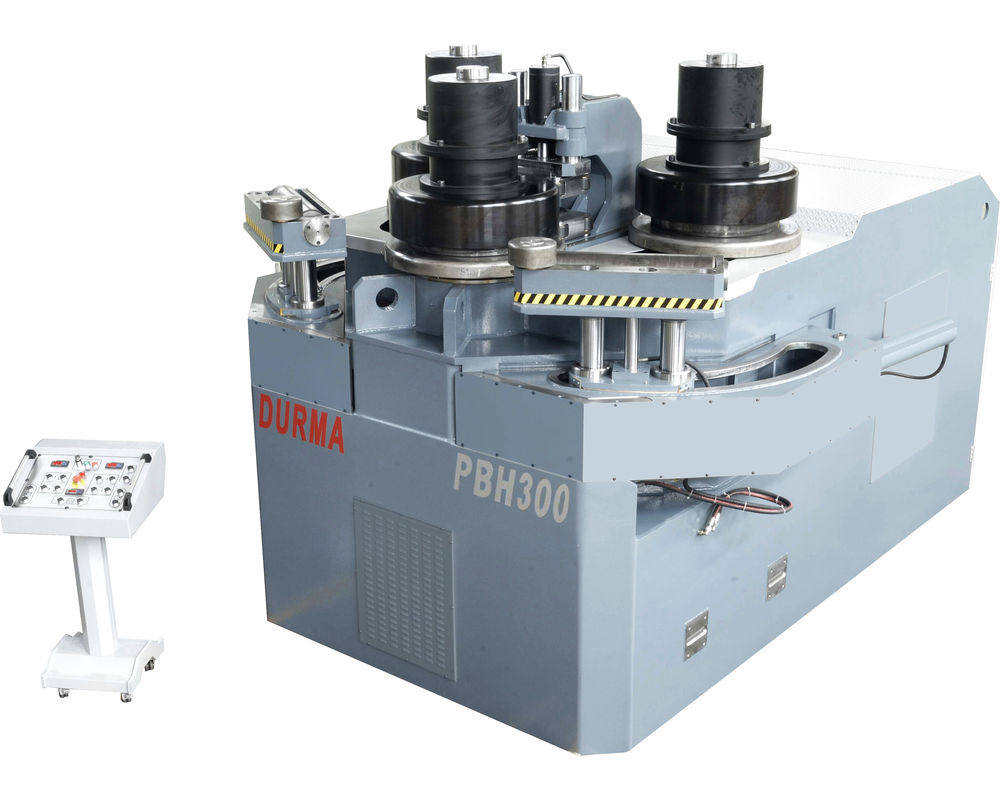

Cintreuse à galets horizontale 3 galets motorisés, type PBH
Les cintreuses horizontales PBH sont utilisées dans les travaux nécessitant des grosses capacités. Chaque cintreuse horizontale est dotée de 3 galets motorisés et d'une commande hydraulique des galets presseurs.
Elle est également fournie avec support latéral hydraulique (Axe Z) et 3 supports latéraux hydrauliques (Axes Z, U, C)
Caractéristiques
| Cintreuse horizontale | PBH 180 | PBH 240 | PBH 300 | PBH 360 |
| Capacité dans cornières | 130x130x15 mm | 150x150x20 mm | 200x200x20 mm | 200x200x28 mm |
| Capacité dans les T | 150x15 mm | 160x20 mm | 200x28 mm | 200x28 mm |
| Capacité dans les U | UPN 300 mm | UPN 360 mm | UPN 500 mm | UPN 1000 mm |
| Capacité dans le carré | 90x90 mm | 110x110 mm | 150x150 mm | 240x240 mm |
| Capacité fer plat sur plat | 250x40 mm | 350x50 mm | 450x70 mm | 650x100 mm |
| Capacité fer plat sur champ | 150x30 mm | 175x40 mm | 250x60 mm | 400x60 mm |
| Commande hydraulique | ||||
| Diamètre des galets | 460 mm | 550 mm | 740 mm | 800 mm |
| Diamètre de l'arbre | 180-160 mm | 220-240 mm | 280-300 mm | 360-340 mm |
| Vitesse de cintrage | 6 tr/mn | 6 tr/mn | 5 tr/mn | 5 tr/mn |
| Moteur | 18,5 kw | 37 kw | 70 kw | 77 kw |
| Poids approximatif | 8600 kg | 16000 kg | 24000 kg | 45000 kg |
| Encombrement | 2500x2000x1900 | 2900x2300x2150 | 3850x3100x2800 | 4600x3750x3350 |
Options pour PBH 180
- Support latéral hydraulique (Axe Z) avec visu
- CN - Axes X, Y, R ou CN - Axes X, Y, R et Z ou CN - Axes X, Y, R et Z, U, C
- Vitesse variable
Options pour cintreuse horizontale PBH 240
- Support latéral hydraulique (Axe Z) avec visu
- CN - Axes X, Y, R ou CN - Axes X, Y, R et Z ou CN - Axes X, Y, R et Z, U, C
- Vitesse variable

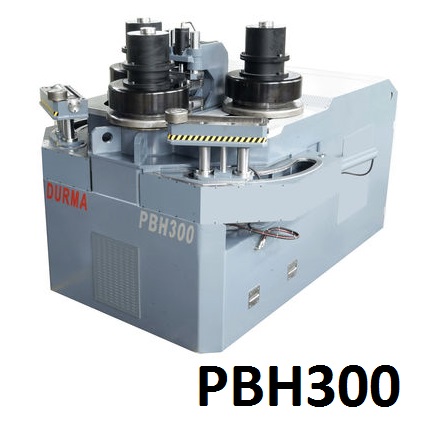

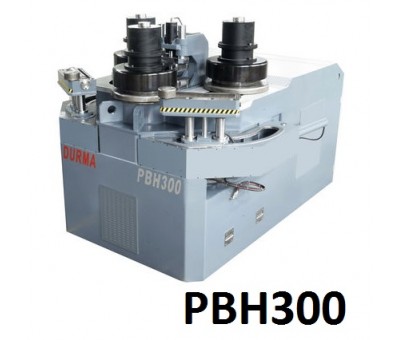

Options pour cintreuse à galets horizontale PBH300
- DT10 Controller
- DNC 880S-2D graphique couleur
- DELEM DA 56
- CN - Axes X, Y, R et Z, U, C
