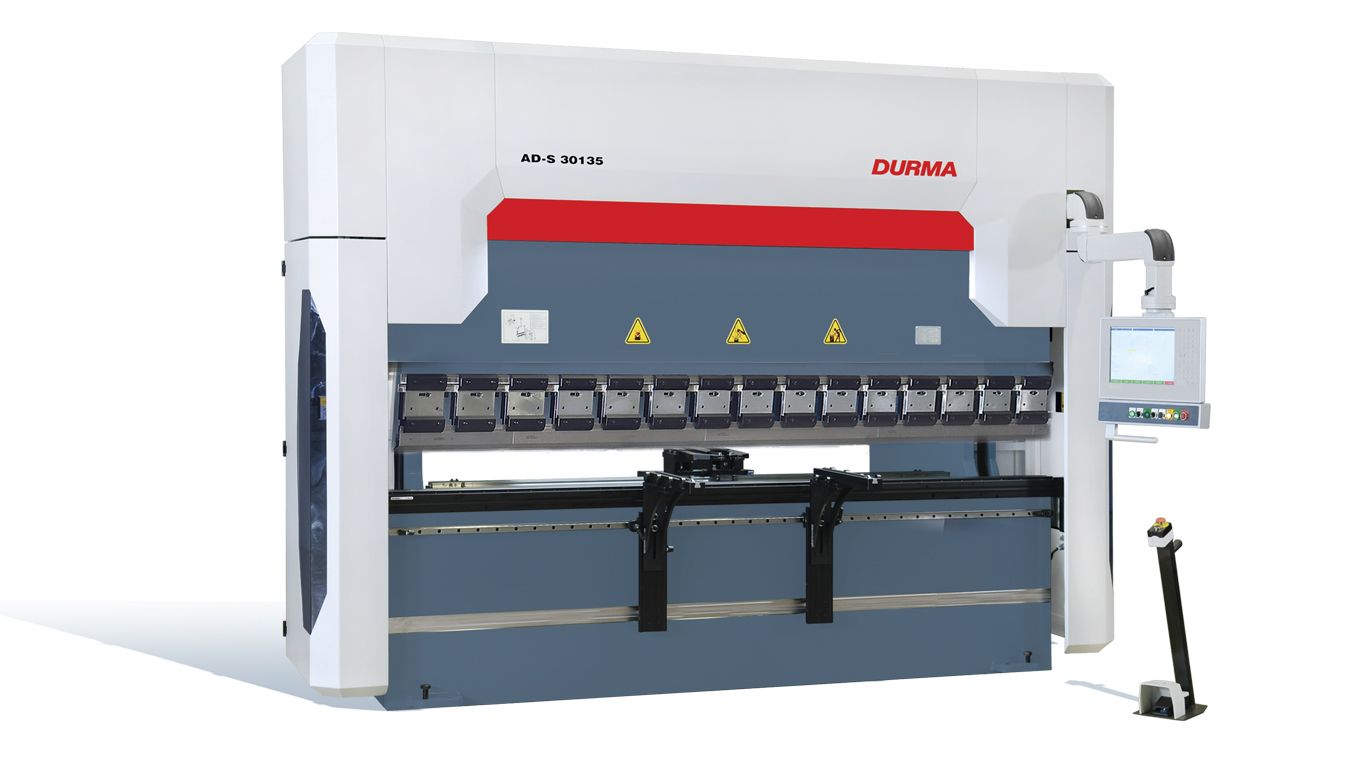

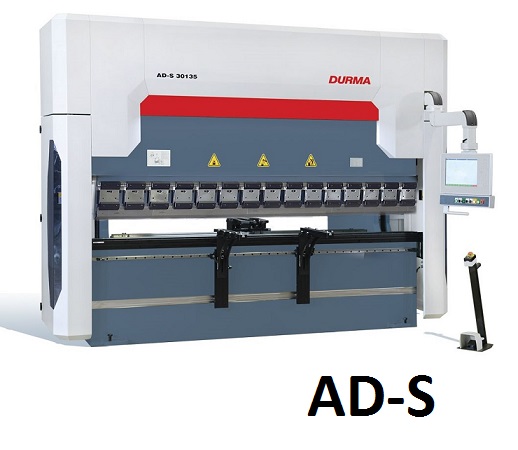

Presse plieuse hydraulique CN 4 à 8 axes série AD-S, 60 à 600 Tonnes

Caractéristiques :

- Longueur de pliage en mm : 1250 à 6050 mm

Voir toutes les caractéristiques
04 28 28 00 55

La série de presse plieuse hydraulique AD-S est composé de 18 modèles de 60 à 600 Tonnes de force. Ce matériel est fourni avec la commande numérique Cybelec MODEVA 15T Tactile, ainsi que le logiciel de pilotage PC 1200 3D SW.
L'équipement standard de ces machines est déjà très complet et opérationnel* :

  • 2 consoles avant sur glissières,
  • commande numérique CYBELEC type ModEva 15T Tactile avec logiciel PC en 2D,
  • axes gérés : Y1 - Y2 - X - R (4 axes),
  • dispositif de bombée motorisé contrôlé par la CN,
  • butée arrière motorisée sur guides linéaires et vis à billes,
  • protection par barrière FIESSLER AKAS manuel

*L'outillage de la presse plieuse est en sus

Cette série de presses plieuses CN sont en parfaite conformité CE et directives machines.
Afin de coller au mieux à votre process de fabrication, nos presses plieuses hydrauliques sont équipables d'options pour optimiser votre cycle de production : DELEM DA-66T 2D (tactile) ou DELEM DA -69 T 3D (tactile), attaches Wila NSCR II, power pack, axes Z1, Z2 motorisés, Axes X1,X2 motorisés, Axes R1,R2 motorisés, Delta axes X +250mm course géré par CN...

La presse plieuse hydraulique AD-S propose de 4 à 8 axes de pliage

Outillage en sus.

Caractéristiques

Longueur de pliage en mm 1250 à 6050 mm

Caractéristiques approximatives


Presse plieuse hydraulique AD-S 2060 AD-S 1260
Force en T. 60 T. 60 T.
Longueur maximale 2050 mm 1250 mm
Nombre d'axes  4 4
Distance entre-montants  1700 mm 1050 mm
Profondeur du col de cygne  350 mm 350 mm
Capacité de la butée arrière  650 mm 650 mm
Vitesse d'approche  200 mm/s 200 mm/s
Vitesse de travail  10 mm/s 10 mm/s
Vitesse de remontée  110 mm/s 110 mm/s
Distance table coulisseau  400 mm 400 mm
Course du coulisseau  160 mm 160 mm
Largeur de la table  104 mm 104 mm
Moteur groupe hydraulique 7,5 kw 7,5 kw
Poids approximatif 3550 kg 3100 kg
Encombrement  3200x1200x2350 2300x1200x2350

Presse plieuse hydraulique AD-S 30100 AD-S 25100
Force en T. 100 T. 100 T.
Longueur maximale 3050 mm 2550 mm
Nombre d'axes  4 4
Distance entre-montants  2600 mm 2200 mm
Profondeur du col de cygne  410 mm 410 mm
Capacité de la butée arrière 650 mm 650 mm
Vitesse d'approche 180 mm/s 180 mm/s
Vitesse de travail  10 mm/s 10 mm/s
Vitesse de remontée  120 mm/s 120 mm/s
Distance table coulisseau  530 mm 530 mm
Course du coulisseau  265 mm 265 mm
Largeur de la table  104 mm 104 mm
Moteur groupe hydraulique 11 kw 11 kw
Poids approximatif 9500 kg 8900 kg
Encombrement  4200x1670x2750 3800x1670x2750

Presse plieuse hydraulique AD-S 40220 AD-S 30220 AD-S 60220
Force en T. 220 T. 220 T. 220 T.
Longueur maximale 4050 mm 3050 mm 6050 mm
Nombre d'axes  4 4 4
Distance entre-montants  3600 mm 2600 mm 5100 mm
Profondeur du col de cygne  410 mm 410 mm 410 mm
Capacité de la butée arrière 650 mm 650 mm 750 mm
Vitesse d'approche 120 mm/s 120 mm/s 100 mm/s
Vitesse de travail  10 mm/s 10 mm/s 10 mm/s
Vitesse de remontée  100 mm/s 100 mm/s 100 mm/s
Distance table coulisseau  530 mm 530 mm 530 mm
Course du coulisseau  265 mm 265 mm 265 mm
Largeur de la table  104 mm 104 mm 154 mm
Moteur groupe hydraulique 22 kw 22 kw 22 kw
Poids approximatif 15000 kg 12500 kg 20840 kg
Encombrement  5250x1770x2900 4250x1770x2900 750x0177x03250

Presse plieuse hydraulique AD-S 40320 AD-S 30320 AD-S 60320
Force en T. 320 T. 320 T. 320 T.
Longueur maximale 4050 mm 3050 mm 6050 mm
Nombre d'axes  4 4 4
Distance entre-montants  3600 mm 2600 mm 5100 mm
Profondeur du col de cygne  410 mm 410 mm 410 mm
Capacité de la butée arrière 650 mm 650 mm 750 mm
Vitesse d'approche 100 mm/s 100 mm/s 100 mm/s
Vitesse de travail  10 mm/s 10 mm/s 10 mm/s
Vitesse de remontée  100 mm/s 100 mm/s 100 mm/s
Distance table coulisseau    630 mm 630 mm
Course du coulisseau  365 mm 365 mm 365 mm
Largeur de la table  124 mm 124 mm 154 mm
Moteur groupe hydraulique 37 kw 37 kw 37 kw
Poids approximatif 20000 kg 16500 kg 28500 kg
Encombrement  5800x1750x3200 4700x1750x3200 7500x1910x3450

Presse plieuse hydraulique AD-S 60600 AD-S 60400 AD-S 30400
Force en T. 400 T. 400 T. 400 T.
Longueur maximale 4050 mm 6050 mm 3050 mm
Nombre d'axes  4 4 4
Distance entre-montants  3600 mm 5100 mm 2400 mm
Profondeur du col de cygne  510 mm 510 mm 510 mm
Capacité de la butée arrière 750 mm 750 mm 750 mm
Vitesse d'approche 100 mm/s 100 mm/s 100 mm/s
Vitesse de travail  8 mm/s 8 mm/s 8 mm/s
Vitesse de remontée  80 mm/s 80 mm/s 80 mm/s
Distance table coulisseau  630 mm 630 mm 630 mm
Course du coulisseau  365 mm 365 mm 365 mm
Largeur de la table  350 mm 300 mm 300 mm
Moteur groupe hydraulique 37 kw 37 kw 37 kw
Poids approximatif 27000 kg 36000 kg 23000 kg
Encombrement  5500x2400x3300 7500x2110x3710 3750x2020x3550

Presse plieuse hydraulique AD-S 60600
Force en T. 600 T.
Longueur maximale 6050 mm
Nombre d'axes  4
Distance entre-montants  5100 mm
Profondeur du col de cygne  510 mm
Capacité de la butée arrière 750 mm
Vitesse d'approche 80 mm/s
Vitesse de travail  7 mm/s
Vitesse de remontée  80 mm/s
Distance table coulisseau  700 mm
Course du coulisseau  365 mm
Largeur de la table  350 mm
Moteur groupe hydraulique 45 kw
Poids approximatif 55000 kg
Encombrement  7600x2900x4000



Options disponibles selon modèle :

  • DELEM DA-66T 2D (tactile) ou DELEM DA -69 T 3D (tactile)
  • Attaches Wila NSCR II
  • Power pack
  • Axes Z1, Z2 motorisés, Axes X1,X2 motorisés, Axes R1,R2 motorisés
  • Delta axes X +250mm course géré par CN
  • Axes X = 1000mm
  • Sécurité Fiessler AKAS motorisé
  • Contre vé accroche Amada/promecam H=66,5 mm
  • Matrice 4V
  • Attaches rapides
  • Porte outils a bridage hydraulique WILA-NSCL- I –HC – PRO-180T/M
  • Table a bridage hydraulique WILA-NSCL- I –HC-CNC/UPB – PRO-200T/M
  • Doigts butées supp
  • Bras support avant supp
  • Air conditionné armoire électrique
  • Préparation au tandem
  • Pédale opérateur supp.
