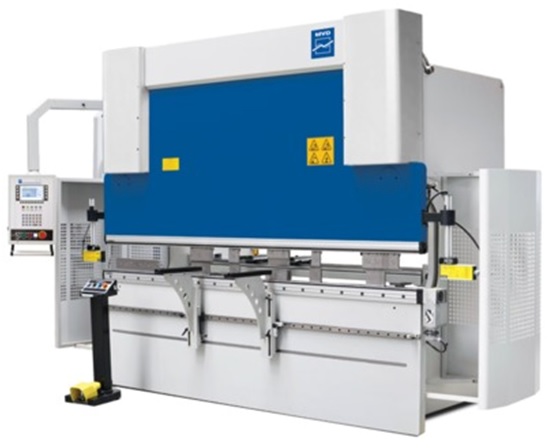

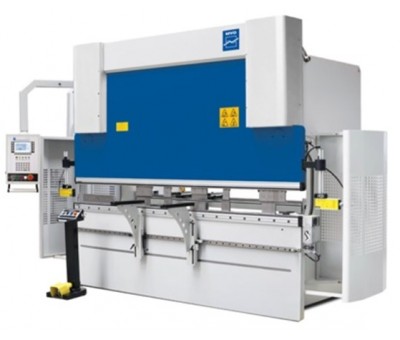

Presse plieuse à commande CN simplifiée série A

Caractéristiques :

- Longueur de pliage en mm : 3100 mm

Voir toutes les caractéristiques
04 84 99 14 58

Cette presse plieuse hydraulique CN bénéficie d'une construction mécano-soudée très rigide. Elle propose :

  • guidages du coulisseau de grande longueur, avec glissières synthétiques.
  • table inférieure étroite, compatible avec l’option bombage de table.
  • coulisseau dégagé, permettant la réalisation de pièces encombrantes et complexes.
  • réservoir hydraulique étroit, soudé dans la partie supérieure des montants, pour dégager au maximum la zone de travail.

La presse plieuse B100-3100 de système de mesure ; sur la partie extérieure de chaque montant est montée la tête de lecture d’une règle optique de mesure de marque HEIDENHAIN ou GIVI mesure, qui est elle-même fixée au coulisseau.
La distance table coulisseau est mesurée sur chaque côté à plus ou moins 0,005 mm.
Les presses plieuses série B100-3100 sont équipées d'un groupe hydraulique REXROTH BOSCH ou HOERBIGER

  • Unité compacte dont le niveau acoustique est remarquablement bas, montée loin de la zone de travail.
  • Tuyauterie réduite au minimum.
  • Pompe haute pression à engrenages à débit constant.
  • Filtre haute pression avec cartouche interchangeable.
  • Ajustement automatique de la pression de travail par la commande numérique, en fonction des données matière et outils avec un limiteur de pression mécanique.
  • Les vérins sont usinés dans la masse, avec éléments hydrauliques modulaires.
  • Joints et guidages de très grande qualité.
  • Liaison coulisseau – tiges de pistons assurée par des rotules, permettant l’inclinaison du coulisseau (maximum 5 mm / m).

L'équipement électrique standard proposé sur la presse plieuse hydraulique se compose de :

  • Armoire Télémécanique
  • Variateur type MULLER
  • Commande numérique DELEM
  • Carte d’axe DELEM

Cette machine de pliage est dotée de tous les systèmes de sécurité en conformité avec la législation en vigueur.
La machine ayant reçu un certificat CE de type, n’intègre que des éléments de sécurité de la plus haute qualité.
La commande bi-manuelle, la pédale, les portes latérales et arrières ainsi que les arrêts d’urgence sont gérés par un module de sécurité Télémécanique type PREVENTA.

Caractéristiques

Longueur de pliage en mm 3100 mm

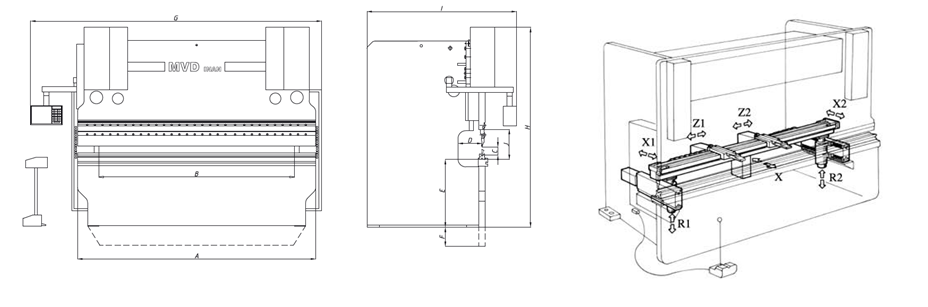

Caractéristique Presse plieuse
Puissance 100 tonnes
Longueur de pliage (A) 3 100 mm
Longueur de pliage entre montants (B) 2 600 mm
Col de cygne (D) 400 mm
Hauteur de travail (E) 900 mm
Distance tablier inférieur / supérieur (J) 465 mm
Course du coulisseau fixe / réglable (C) 260 mm
Vitesse d’approche 120 mm/s
Vitesse de travail 10 mm/s
Vitesse de retour 120 mm/s
Moteur principal 7,5 kW
Alimentation 3 Ph + Terre + Neutre
Capacité du réservoir d’huile (huile fournie) 180 litres
Dim et poids approximatifs de la machine
Longueur (G) avec pupitre déployé 4 750 mm
Largeur (L) 2 200 mm
Hauteur (H) 2 450 mm
Poids 6 450 kg
