Cisaille guillotine à commande numérique, série SBT
Cisaille guillotine à commande numérique, série SBT

Cisaille guillotine à commande numérique, série SBT

En savoir plus

Caractéristiques :

- Epaisseur de tôle : 6 à 20 mm
- Longueur de tôle : 3100 à 4100 mm

Voir toutes les caractéristiques
04 28 28 00 55

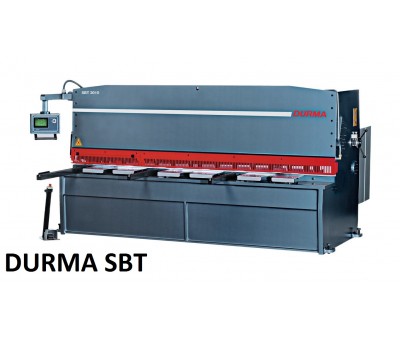

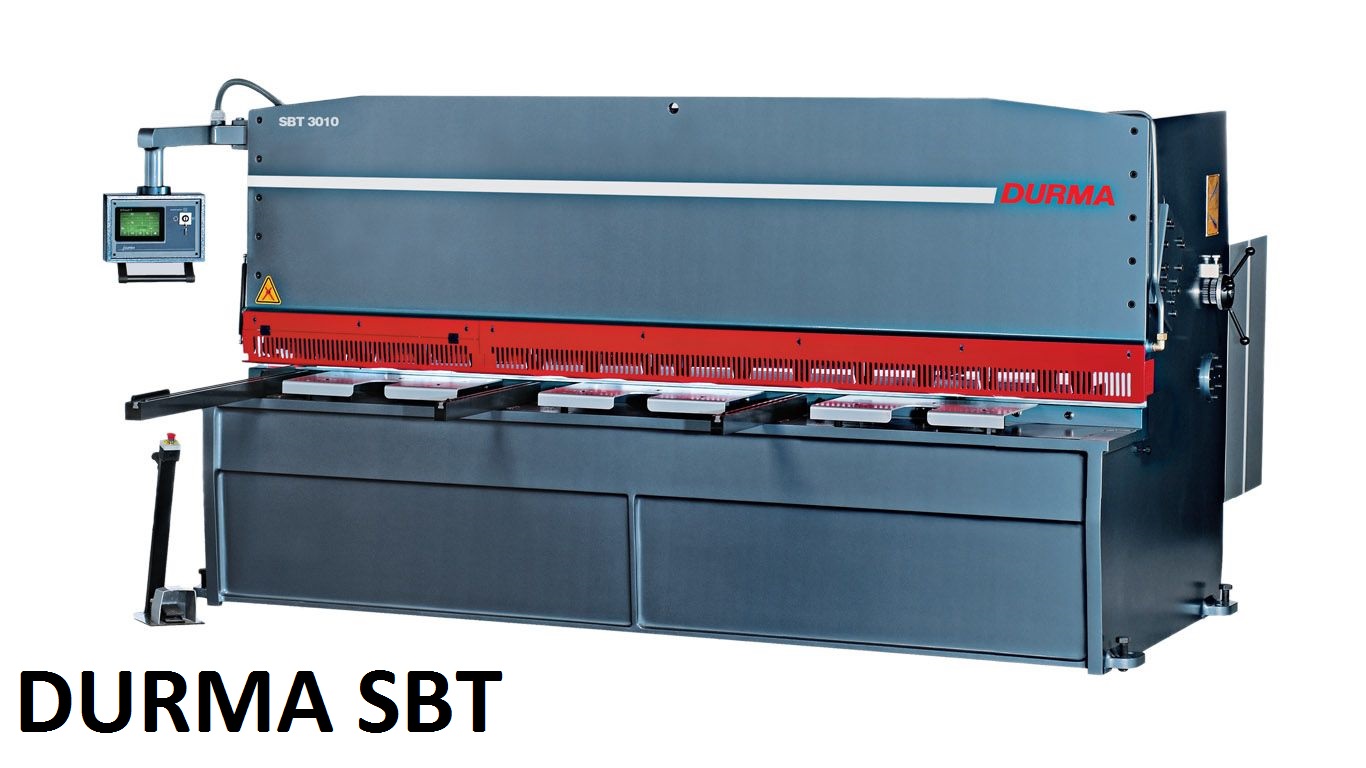

La série de machine SBT de DURMA est constituée de 7 modèles de cisaille guillotine à commande numérique. Elles permettent un cisaillage puissant et précis de 6 à 20 mm d'épaisseur de tôle sur des longueurs jusqu'à 3100 et 4100 mm. Ces équipements sont dotés de série des éléments suivants :

  • butée arrière à commande numérique à écran tactile CNC Touchscreen control unit - D-Touch 7, éclipsable,
  • butée arrière sur vis à billes longueur 1000 mm,
  • console avant d'équerrage 1500 mm,
  • 2 bras de support longueur 1000 mm,
  • billes de manutention sur la table,
  • col de cygne de 50 mm,
  • préselection de la longueur de coupe,
  • réglage fin du parallélisme de la butée arrière,
  • réglage simultané du jeu entre lames,
  • réglage automatique de la pression des serres tôles hydrauliques.
  • lames de cisaillage 4 faces,
  • éclairage de la ligne de coupe,
  • commande hydraulique
  • commande au pied.

Elles bénéficient en outre de nombreuses options susceptibles d'améliorer votre productivité, parmi lesquelles :

  • Col de cygne 350 mm ou 500 mm
  • Soutien tôle arrière
  • Butée arrière longueur 1250 mm
  • Réglage du jeu entre lames par la CN
  • Ajout bras de support avant longueur 2000mm ou 3000mm, (1pc) avec support vertical
  • Extension de support avant longueur 2000mm ou 3000mm (1pc) avant support vertical
  • Extension de support d'équerrage Longueur 2000 ou 3000 mm (1pc) avec support vertical
  • Bras d'équerrage sur le côté droit L+1500mm avec support vertical et réglet
  • Laser ligne de découpe
  • Jeu de lame motorisé géré par la CN
  • Jeu de lames de rechange = lame haute et basse

Caractéristiques

Epaisseur de tôle 6 à 20 mm
Longueur de tôle 3100 à 4100 mm
Cisaille guillotine CN SBT 3006 SBT 4006 SBT 3010 SBT 3013
Epaisseur maximale  6 mm 6 mm 10 mm 13 mm
Longueur maximale  3100 mm 4100 mm 3100 mm 3100 mm
Capacité de la butée arrière  1000 mm 1000 mm 1000 mm 1000 mm
Angle de cisaillage  1°30' 1°30' 1°30' 1°45'
Cadence 15 coups/mn 12 coups/mn 13 coups/mn 13 coups/mn
Nb serre-tôles hydrauliques  16 20 16 16
Profondeur du col de cygne  50 mm 50 mm 350 mm 50 mm
Moteur  15 kw 15 kw 22 kw 30 kw
Poids approximatif  7650 kg 11750 kg 9300 kg 12500 kg
Encombrement en mm 4110x2200x2100 5230x2300x2150 4200x2250x2100 4280x2300x2350



Cisaille guillotine CN SBT 4013 SBT 3016 SBT 3020
Epaisseur maximale  13 mm 16 mm 20 mm
Longueur maximale  4100 mm 3100 mm 3100 mm
Capacité de la butée arrière  1000 mm 1000 mm 1000 mm
Angle de cisaillage  1°45 2° 2
Cadence 8 coups/mn 10 coups/mn 6 coups/mn
Nb serre-tôles hydrauliques  18 14 14
Profondeur du col de cygne  350 mm 350 mm 350 mm
Moteur  30 kw 37 kw 45 kw
Poids approximatif  16300 kg 15000 kg 21700 kg
Encombrement en mm 5350x2250x2250 4550x2250x2250 4450x2260x2450
