FMO France Machines Outils

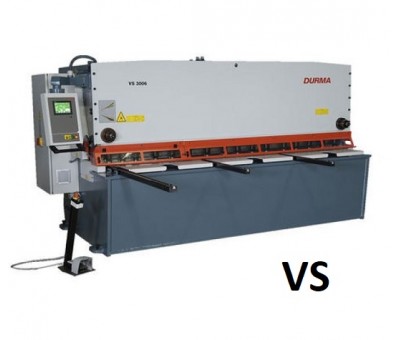

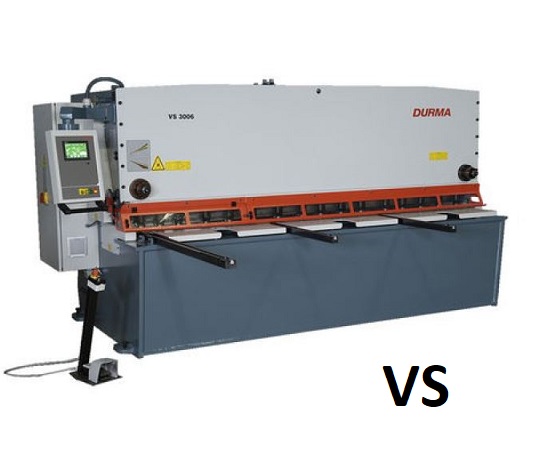

Cisaille guillotine à commande numérique, série VS
Caractéristiques :
- Epaisseur de tôle : 13 à 20 mm
- Longueur de tôle : 3080 à 6080 mm
La cisaille guillotine à CN VS pour tôle métallique est une machine d'atelier dont la commande numérique pilote le réglage du jeu entre lames et l'angle de coupe.
Livrée prête pour le premier fonctionnement, avec lame supérieure et lame inférieure à 4 arêtes, la guillotine VS comprend également les billes de manutention sur la table, ainsi que sa console avant d'équerrage de 1500 mm et 2 bras de support longueur 1000 mm.
Elle est également fournie avec sytème d'éclairage et éclairage de la ligne de coupe.
La cisaille numérique VS dispose enfin d'un lot d'options important permettant de répondre au mieux aux attentes de votre atelier de tôlerie.
Caractéristiques
| Epaisseur de tôle | 13 à 20 mm |
|---|---|
| Longueur de tôle | 3080 à 6080 mm |
| Modèle | VS 3013 | VS 3016 | VS 3020 |
| Epaisseur maximale | 13 mm | 16 mm | 20 mm |
| Longueur maximale | 3080 mm | 3080 mm | 3080 mm |
| Capacité de la butée arrière | 1000 mm | 1000 mm | 1000 mm |
| Commande numérique | D TOUCH | D TOUCH 7 | D-Touch 7 |
| Hauteur de travail | 835 mm | 840 mm | 840 mm |
| Profondeur du col de cygne | 350 mm | 350 mm | 350 mm |
| Largeur de la table | 559 mm | 554 mm | 580 mm |
| Longueur de la table | 3380 mm | 3420 mm | 3460 mm |
| Angle de cisaillage | 0°30' à 2°30' | 0°30' à 2°30' | 0°30' à 2°30' |
| Nb serre-tôles hydrauliques | 17 | 14 | 14 |
| Cadence | 9 à 27 coups/mn | 7 à 18 coups/mn | 6 à 17 coups/mn |
| Moteur | 30 kw | 45 kw | 45 kw |
| Poids approximatif | 12900 kg | 18000 kg | 21500 kg |
| Encombrement | 4200x2100x2450 | 4130x2210x2570 | 4100x2300x2650 |
| Modèle | VS 4013 | VS 4016 | VS 4020 |
| Epaisseur maximale | 13 mm | 16 mm | 20 mm |
| Longueur maximale | 4080 mm | 4080 mm | 4080 mm |
| Capacité de la butée arrière | 1000 mm | 1000 mm | 1000 mm |
| Commande numérique | D-Touch 7 | D-Touch 7 | D-Touch 7 |
| Hauteur de travail | 835 mm | 1000 mm | 1000 mm |
| Profondeur du col de cygne | 350 mm | 350 mm | 350 mm |
| Largeur de la table | 589 mm | 630 mm | 630 mm |
| Longueur de la table | 4400 mm | 4385 mm | 4405 mm |
| Angle de cisaillage | 0°30' à 2°30' | 0°30' à 2°30' | 0°30' à 2°30' |
| Nb serre-tôles hydrauliques | 20 | 17 | |
| Cadence | 7 à 25 coups/mn | 5 à 17 coups/mn | 4 à 16 coups/mn |
| Moteur | 30 kw | 45 kw | 45 kw |
| Poids approximatif | 23600 kg | 23600 kg | 29000 kg |
| Encombrement | 5200x2150x2550 | 5890x2100x2950 | 5900x2200x2950 |
| Modèle | VS 6013 | VS 6016 | |
| Epaisseur maximale | 13 mm | 16 mm | |
| Longueur maximale | 6080 mm | 6080 mm | |
| Capacité de la butée arrière | 1000 mm | 1000 mm | |
| Commande numérique | D-Touch 7 | D-Touch 7 | |
| Hauteur de travail | 950 mm | 950 mm | |
| Profondeur du col de cygne | 350 mm | 350 mm | |
| Largeur de la table | 650 mm | 650 mm | |
| Longueur de la table | 6375 mm | 6375 mm | |
| Angle de cisaillage | 0°30' à 2°30' | 0°30' à 2°30' | |
| Nb serre-tôles hydrauliques | 29 | 29 | |
| Cadence | 5 à 10 coups/mn | 4 à 10 coups/mn | |
| Moteur | 37 kw | 45 kw | |
| Poids approximatif | 33800 kg | 38700 kg | |
| Encombrement | 7400x2200x2900 | 7400x2200x2950 |
Les cisailles guillotines VS proposnet par ailluers de nombreuses options de personnalisation de votre matériel afin de correspondre au plus près à vos besoins de production :
- Cybelec DNC 60
- Col de cygne 500mm
- Soutien tôle pneumatique Durma
- Soutien tôle pneumatique avec "return to sender"(max 6mm) Durma III
- Soutien tôle pneumatique Durma IV
- Soutien tôle + convoyeur à bondes + bac à chutes
- Stacker + alignement + aménagement
- Butée arrière longueur 1250 mm
- Butée arrière éclipsable hydrauliquement
- Axe X1 et X2
- Rapporteur d'angles 0 à 180°
- Ajout bras de support avant longueur 2000mm, (1pc) avec support vertical
- Ajout bras de support avant longueur 3000mm, (1pc) avec support vertical
- Extension de support avant longueur 2000mm (1pc) avant support vertical
- Extension de support avant longueur 3000mm (1pc) avec support vertical
- Extension de butée d'équerrage Longueur 2000 mm (1pc) avec support vertical
- Extension de butée d'équerrage Longueur 3000mm (1pc) avec support vertical
- Bras d'équerrage sur le côté droit L+1500mm avec support vertical et réglet
- Ligne de coupe Laser
- 1 jeu de patins serre tôle
